申请日2013.01.16
公开(公告)日2013.08.14
IPC分类号C02F9/14
摘要
本实用新型公开的多功能全自动应急水处理装置,包括水泵(8),絮凝沉淀池(3),净化过滤系统(4),微纳米高效增氧曝气器(7),溶气膜组件(2),离子筛(1),紫外线消毒器(5),生活饮用水箱(6)。所述絮凝沉淀池(3)将地表水絮凝后进入微纳米高效增氧曝气器(7),将水不断循环,使其形成15-30nm的气泡,经过溶气膜设施(2)对水体进一步曝气将水体中的溶氧提高,降除COD,再将其中一小部分进入待定的去除有害重金属的多功能离子筛(1),使其出水达到饮用水要求。本实用新型适用于江河、湖泊轻污染水源的取水到生活用水、饮用水,经济实用、节约能源,经久耐用,提高受污染水的净化质量。
权利要求书
1.多功能全自动应急水处理装置,包括水泵(8),絮凝沉淀池(3),净化过滤系统(4),微纳米高效增氧曝气器(7),溶气膜组件(2),离子筛(1),紫外线消毒器(5),生活饮用水箱(6)构成,其特征在于:所述的水泵(8)设置在净化过滤系统(4)的一侧,絮凝沉淀池(3)和微纳米高效增氧曝气器(7)分别设置在净化过滤系统(4)的上方和内部,净化过滤系统(4)的另一侧依次设有溶气膜组件(2)、离子筛(1)和生活饮用水箱(6),紫外线消毒器(5)设置在生活饮用水箱(6)的内部。
说明书
多功能全自动应急水处理装置
技术领域
本实用新型涉及水处理装置,具体的说是多功能全自动应急水处理装置。
背景技术
受温室效应影响,全球气候变化、地质变化、环境变化日益严重,洪涝、地震等自然灾害不断发生,受灾期间的生活用水,饮用水供给问题较为突出。现有的车载供水装置大部分采用反渗透方法制水,只能解决直饮水问题,大量的生活用水无法提供。如果将直饮水用作生活用水,成本太高,同时也是一种能源、资源的浪费,而且单纯的反渗透制水方法有其局限性,其前置装置只能解决一般水质的净化问题,灾害发生时水环境污染很多较为严重,反渗透的前置装置不能解决,进入水中的重金属及有机物会破坏反渗透膜,影响出水率,缩短了反渗透膜的使用寿命,增加了能耗,达不到全面解决应急用水的目的。
发明内容
本实用新型的目的是为克服现有技术的不足,提供了一种成本低、提高水质、节约能源的多功能全自动应急水处理装置。

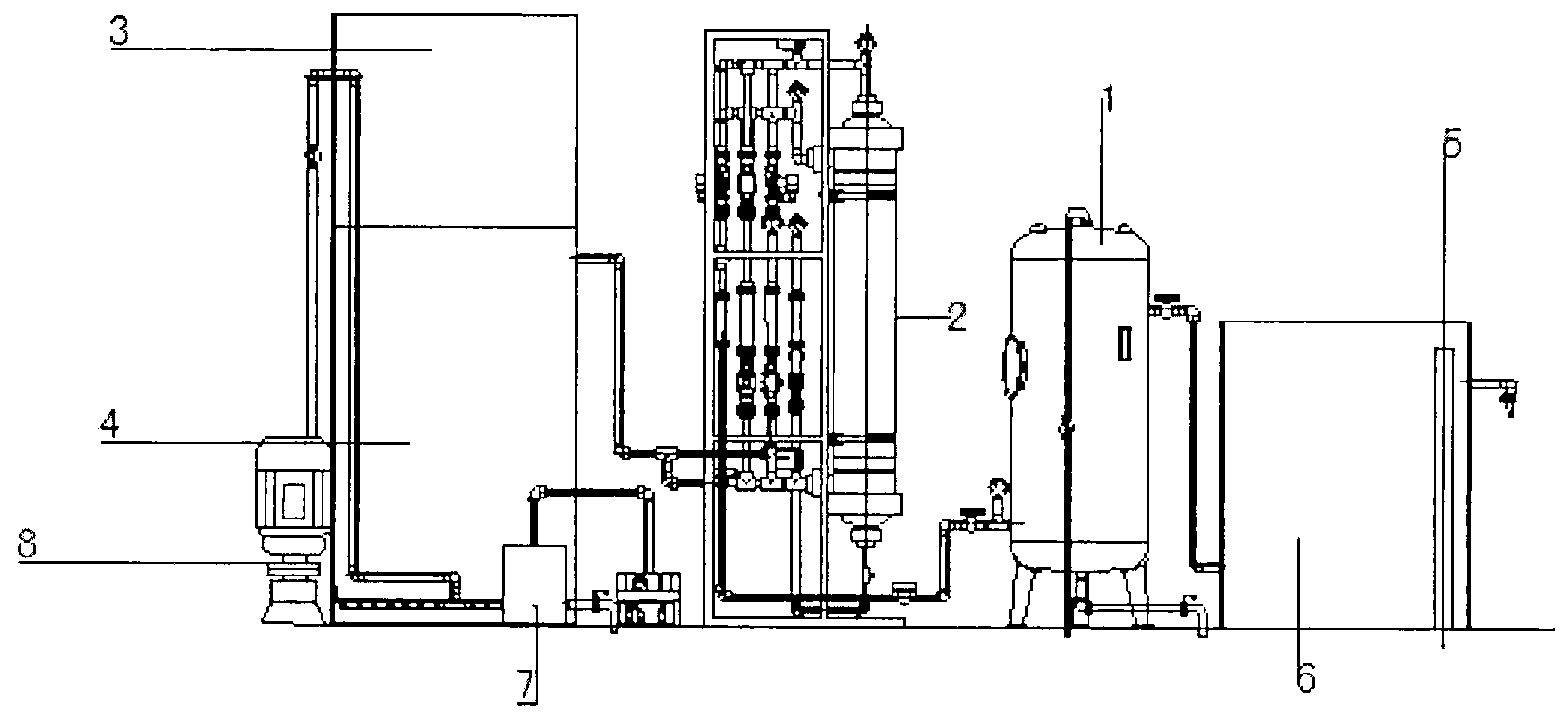

本实用新型采用的技术方案是:多功能全自动应急水处理装置,包括水泵(8),絮凝沉淀池(3),净化过滤系统(4),微纳米高效增氧曝气器(7),溶气膜组件(2),离子筛(1),紫外线消毒器(5),生活饮用水箱(6)。
所述的水泵(8)设置在净化过滤系统(4)的一侧,絮凝沉淀池(3)和微纳米高效增氧曝气器(7)分别设置在净化过滤系统(4)的上方和内部。
所述的净化过滤系统(4)的另一侧依次设有溶气膜组件(2)、离子筛(1)和生活饮用水箱(6)。
所述的紫外线消毒器(5)设置在生活饮用水箱(6)的内部。
本实用新型的优点在于:适用于江河、湖泊轻污染水源的取水到生活用水、饮用水,经济实用、节约能源,经久耐用,提高受污染水的净化质量。
