申请日2013.01.16
公开(公告)日2013.08.28
IPC分类号C02F9/14; C02F3/28
摘要
本实用新型提供一种厌氧池及其污水处理系统。本实用新型所涉及的厌氧池，用于对污水进行厌氧发酵处理，其特征在于，包括：本体，为由不渗透材料制成的密封的中空柱体，其一端为入口端，另一端为出口端;入口管，与入口端密封结合，一端伸出入口端，另一端处于本体的内部;出口管，与出口端密封结合，一端伸出出口端，另一端处于本体的内部;第一隔舱板和第二隔舱板，沿着本体的长度方向将本体分隔成三个腔体：分别为进料腔，出料腔以及减压缓冲腔;中间管，设置于第一隔舱板上;输送管，设置于第二隔舱板上;以及至少两个检查清理口，设置于腔体的上方。
权利要求书
1.一种厌氧池，用于对污水进行厌氧发酵处理，其特征在于， 包括：
本体，为由不渗透材料制成的密封的中空柱体，其一端为入口端， 另一端为出口端，所述污水在其中被分离成泥沙、气体和处理完成液 体;
入口管，与所述入口端密封结合，一端伸出所述入口端，另一端 处于所述本体的内部，使得所述污水进入所述本体;
出口管，与所述出口端密封结合，一端伸出所述出口端，另一端 处于所述本体的内部，用于排出所述处理完成液体;

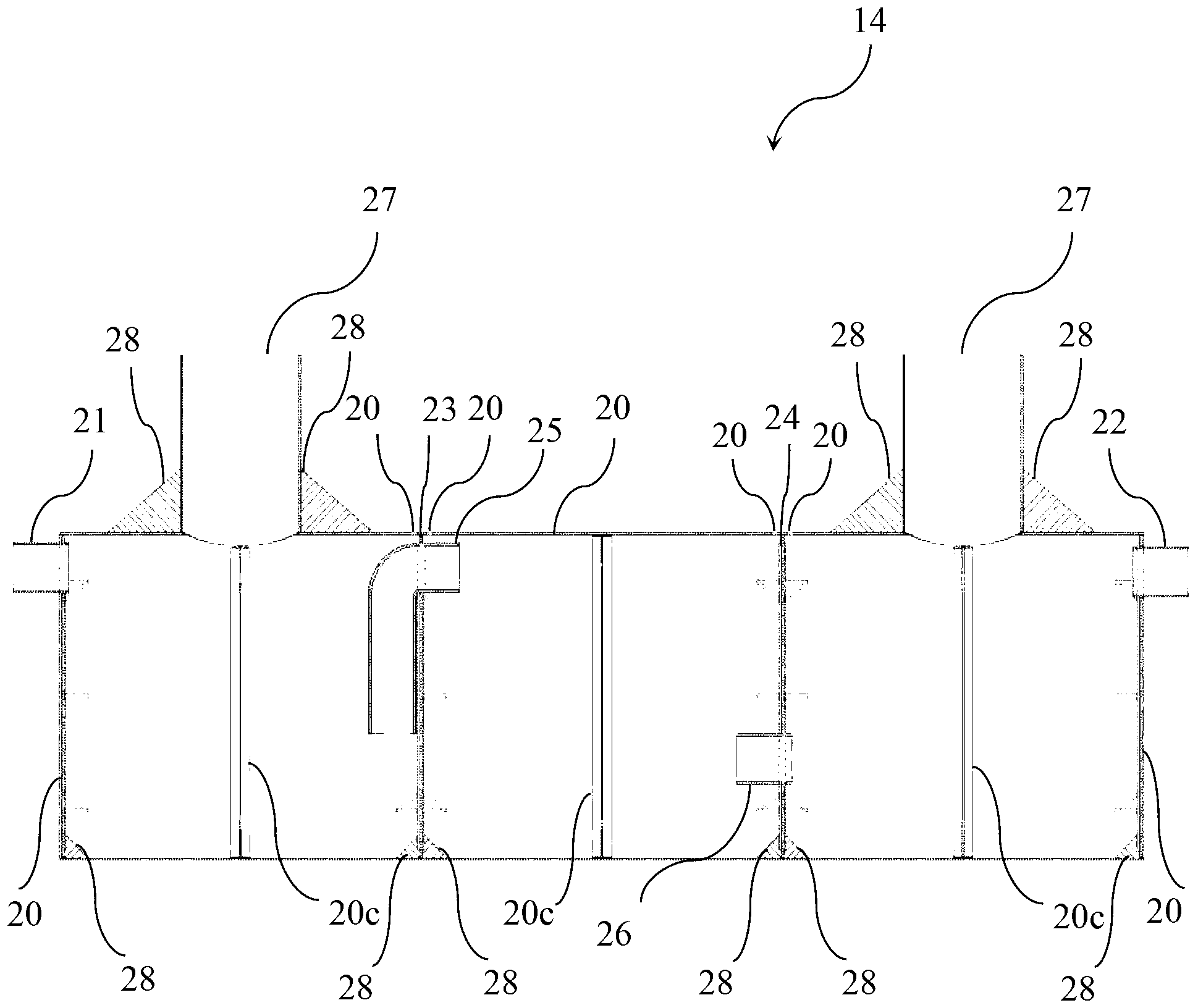

两个隔舱板，位于所述本体的内部，并沿着所述本体的长度方向 将所述本体分隔成三个腔体，记与所述入口端相邻的所述隔舱板为第 一隔舱板，记与所述出口端相邻的所述隔舱板为第二隔舱板，所述第 一隔舱板与所述入口端之间的所述腔体记为进料腔，所述第二隔舱板 与所述出口端之间的所述腔体记为出料腔，所述第一隔舱板与所述第 二隔舱板之间的所述腔体记为减压缓冲腔;
中间管，设置于所述第一隔舱板上，与所述第一隔舱板密封结合， 其一端伸出所述第一隔舱板，另一端处于所述进料腔的内部并向所述 进料腔的底部延伸;
输送管，设置于所述第二隔舱板上，与所述第二隔舱板密封结合， 其一端伸出所述第二隔舱板并处于所述减压缓冲腔的内部，另一端处 于所述出料腔的内部;以及
至少两个检查清理口，设置于所述腔体的上方，用于检查和清理 所述腔体，
其中，所述入口管的顶部到所述本体的顶部之间的距离小于所述 出口管的顶部到所述本体的顶部之间的距离，所述中间管的顶部到所 述本体的顶部之间的距离小于所述出口管的顶部到所述本体的顶部 之间的距离，所述输送管的顶部到所述本体的顶部之间的距离大于所 述中间管的顶部到所述本体的顶部之间的距离，并且所述输送管的顶 部到所述本体的顶部之间的距离大于所述出口管的顶部到所述本体 的顶部之间的距离。
2.根据权利要求1所述的厌氧池，其特征在于：
其中，所述腔体的内表面上设有至少一圈的内环加强箍。
3.根据权利要求2所述的厌氧池，其特征在于：
其中，所述内环加强箍在其宽度方向上的横截面呈T字形。
4.根据权利要求1所述的厌氧池，其特征在于：
其中，所述本体上部设有至少一个通气孔。
5.根据权利要求1所述的厌氧池，其特征在于：
其中，所述第一隔舱板、所述第二隔舱板和所述入口端以及所述 出口端都设有至少一条加强筋。
6.根据权利要求1所述的厌氧池，其特征在于：
其中，所述第一隔舱板、所述第二隔舱板、所述检查清理口和所 述入口端以及所述出口端都设有至少一个加强三角块。
7.根据权利要求2或3所述的厌氧池，其特征在于：
具有两个所述检查清理口和三圈所述内环加强箍，
三圈所述内环加强箍分别设置于所述进料腔、所述出料腔以及所 述减压缓冲腔的内表面上的中央，
将设置于所述进料腔的一圈所述内环加强箍记作前端内环加强 箍，将设置于所述出料腔的一圈所述内环加强箍记作后端内环加强 箍，两个所述检查清理口分别设置于所述前端内环加强箍和所述后端 内环加强箍的上方。
8.根据权利要求1所述的厌氧池，其特征在于：
其中，所述本体是由厚度为10mm的PVE板材双面焊接而成的直 径为1300mm的中空圆柱体，
所述入口管和所述出口管都是由PP管焊接而成的管体，该管体 的直径为200mm，
所述中间管是由PP管材焊接而成的呈倒L字型的管体，该管体 的直径为200mm，
所述输送管的直径为200mm，
所述检查清理口垂直于所述本体的顶部，直径为500mm。
9.根据权利要求5所述的厌氧池，其特征在于：
其中，所述加强筋为长条形，且宽度为80mm，厚度为10mm。
10.一种污水处理系统，用于对生活污水进行处理，其特征在于， 具有：
至少一个用于对所述污水进行厌氧发酵处理的厌氧池，该厌氧池 是一种具有权利要求1至权利要求9中任一项特征的厌氧池。
说明书
厌氧池及其污水处理系统
技术领域
本实用新型涉及一种厌氧池以及包含该厌氧池的污水处理系统。
背景技术
在农村日常生活中所排放的生活污水的处理问题在当下越来越 受到关注。在农村通常设有化粪池，化粪池都是被设置于地上，马桶 水经化粪池处理后直接排向河流，但是这些经化粪池处理后的污水中 仍然含有害物质，这些有害物质直接排出会污染河流，从而造成水污 染问题。
并且，在农村，洗厨具、洗澡、洗衣等形成的污水都是直接倒在 地上，而向地下渗透，从而这些污水中的有害物质(例如油污、洗涤 剂等等)随着污水向地下渗透而进入地下水中，污染了地下水，从而 进一步造成水污染问题。
因此，迫切需要一种对农户家庭中形成的污水进行再处理的厌氧 池及其包含该厌氧池的污水处理系统来解决上述问题。
实用新型内容
针对上述问题，本实用新型提供了一种厌氧池，用于对污水进行 厌氧处理，其特征在于，包括：本体，为由不渗透材料制成的密封的 中空柱体，其一端为入口端，另一端为出口端，污水在其中被分离成 泥沙、气体和处理完成液体;入口管，与入口端密封结合，一端伸出 入口端，另一端处于本体的内部，使得污水进入本体;出口管，与出 口端密封结合，一端伸出出口端，另一端处于本体的内部，用于排出 处理完成液体;两个隔舱板，位于本体的内部，并沿着本体的长度方 向将本体分隔成三个腔体，记与入口端相邻的隔舱板为第一隔舱板， 记与出口端相邻的隔舱板为第二隔舱板，第一隔舱板与入口端之间的 腔体记为进料腔，第二隔舱板与出口端之间的腔体记为出料腔，第一 隔舱板与第二隔舱板之间的腔体记为减压缓冲腔;中间管，设置于第 一隔舱板上，与第一隔舱板密封结合，其一端伸出第一隔舱板，另一 端处于进料腔的内部并向进料腔的底部延伸;输送管，设置于第二隔 舱板上，与第二隔舱板密封结合，其一端伸出第二隔舱板并处于减压 缓冲腔的内部，另一端处于出料腔的内部;以及至少两个检查清理口， 设置于腔体的上方，用于检查和清理腔体，其中，入口管的顶部到本 体的顶部之间的距离小于出口管的顶部到本体的顶部之间的距离，中 间管的顶部到本体的顶部之间的距离小于出口管的顶部到本体的顶 部之间的距离，输送管的顶部到本体的顶部之间的距离大于中间管的 顶部到本体的顶部之间的距离，并且输送管的顶部到本体的顶部之间 的距离大于出口管的顶部到本体的顶部之间的距离。
进一步，本实用新型提供的厌氧池还可以具有这样的特征：其中， 腔体的内表面上设有至少一圈的内环加强箍。
进一步，本实用新型提供的厌氧池还可以具有这样的特征：其中， 内环加强箍在其宽度方向上的横截面呈T字形。
进一步，本实用新型提供的厌氧池还可以具有这样的特征：其中， 本体上部设有至少一个通气孔。
进一步，本实用新型提供的厌氧池还可以具有这样的特征：其中， 第一隔舱板、第二隔舱板和入口端以及出口端都设有至少一条加强 筋。
进一步，本实用新型提供的厌氧池还可以具有这样的特征：其中， 第一隔舱板、第二隔舱板、检查清理口和入口端以及出口端都设有至 少一个加强三角块。
进一步，本实用新型提供的厌氧池还可以具有这样的特征：具有 两个检查清理口和三圈内环加强箍，三圈内环加强箍分别设置于进料 腔、出料腔以及减压缓冲腔的内表面上的中央，将设置于进料腔的一 圈内环加强箍记作前端内环加强箍，将设置于出料腔的一圈内环加强 箍记作后端内环加强箍，两个检查清理口分别设置于前端内环加强箍 和后端内环加强箍的上方。
进一步，本实用新型提供的厌氧池还可以具有这样的特征：其中， 本体是由厚度为10mm的PVE板材双面焊接而成的直径为1300mm的中 空圆柱体，入口管和出口管都是由PP管焊接而成的管体，该管体的 直径为200mm，中间管是由PP管材焊接而成的呈倒L字型的管体， 该管体的直径为200mm，输送管的直径为200mm，检查清理口垂直于 所述本体的顶部，直径为500mm。
进一步，本实用新型提供的厌氧池还可以具有这样的特征：其中， 加强筋为长条形，且宽度为80mm，厚度为10mm。
另外，本实用新型还提供了一种污水处理系统，用于对生活污水 进行处理，其特征在于，具有：至少一个用于对污水进行厌氧发酵处 理的厌氧池，该厌氧池是一种具有上述任一项特征的厌氧池。
实用新型作用与效果
根据本实用新型提供的厌氧池以及包含该厌氧池的污水处理系 统，首先，由于采用了不渗透材料制成的密封的本体，因此避免了污 水渗透进入地下水中而造成地下水污染的问题;其次，由于在本体内 部设有第一隔舱板和第二隔舱板，第二隔舱板上设有输送管，并且第 一隔舱板和第二隔舱板沿着本体的长度方向将本体分隔成进料腔、减 压缓冲腔、和出料腔，因此，不仅可以使得排入减压缓冲腔内的处理 完成液体先经过减压缓冲腔沉淀一部分泥沙后再排入出料腔，从而使 得进入出料腔中的泥沙量大大减少，而且可以防止减压缓冲腔内的气 压过大而导致本体发生破裂;再次，由于输送管的顶部到本体的顶部 之间的距离大于中间管的顶部到本体的顶部之间的距离，并且输送管 的顶部到本体的顶部之间的距离大于出口管的顶部到本体的顶部之 间的距离，从而形成距离差，因此，经过厌氧处理后的处理完成液体 在距离差引起的压力差的作用下更容易的被排到出料腔内，从而能够 加快处理完成液体流向出料腔，并减轻第二隔舱板的压力，而且更便 于清理。
