申请日2013.01.21
公开(公告)日2013.06.26
IPC分类号C02F9/14
摘要
本实用新型公开了一种低能耗农村生活污水湿地处理系统，由预处理系统和人工湿地系统组成;其特征在于：所述预处理系统包括依次用管道连接的隔油池、厌氧池和调节池;所述人工湿地系统包括依次用管道连接的第一湿地池、第二湿地池和第三湿地池。本实用新型针对农村污水量小和分散的特点，可以充分利用农村坡地建造，采用低能耗和环境生态系统的污水处理工艺，利用土壤、人工介质、植物、微生物的物理、化学、生物三重协同作用达到净化目的，提高了污水处理的水质，处理费用较低，具有处理污水同时又美化环境的作用。
权利要求书

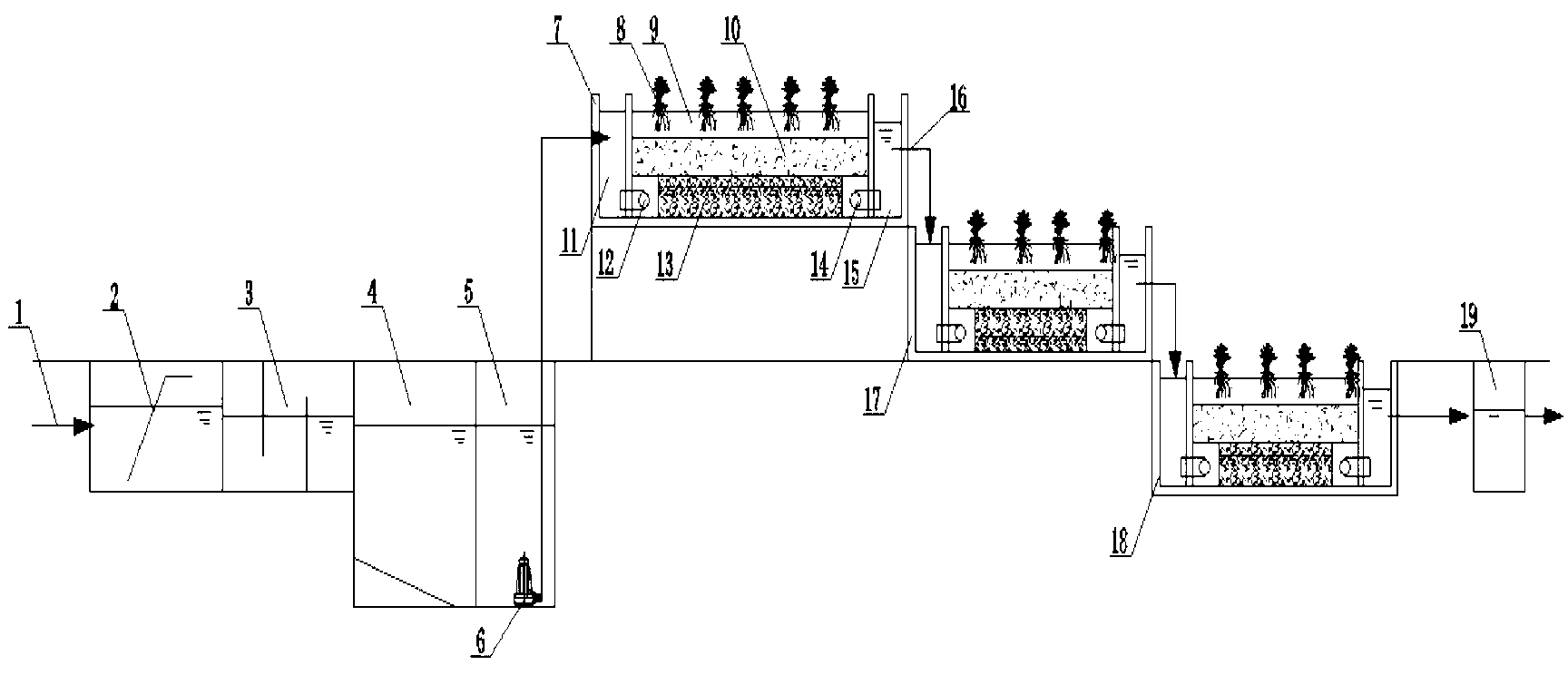

1.一种低能耗农村生活污水湿地处理系统，由预处理系统和人工湿地系统组成;其特征在于：所述预处理系统包括依次用管道连接的隔油池(3)、厌氧池(4)和调节池(5);所述人工湿地系统包括依次用管道连接的第一湿地池(7)、第二湿地池(17)和第三湿地池(18)。
2.根据权利要求1所述的一种低能耗农村生活污水湿地处理系统，其特征在于：所述调节池(5)内安装的提升泵(6)通过管道与第一湿地池(7)的配水渠(11)连接。
3.根据权利要求1所述的一种低能耗农村生活污水湿地处理系统，其特征在于：所述第一湿地池(7)的配水渠(11)与穿孔配水管(12)连通。
4.根据权利要求1所述的一种低能耗农村生活污水湿地处理系统，其特征在于：所述第一湿地池(7)的集水渠(15)与穿孔集水管(14)连通。
5.根据权利要求1所述的一种低能耗农村生活污水湿地处理系统，其特征在于：所述第一湿地池(7)中自下而上依次设置种植土壤(9)、粗砂层(10)和砾石层(13)。
说明书
一种低能耗农村生活污水湿地处理系统
技术领域
本实用新型涉及一种低能耗农村生活污水湿地处理系统。
背景技术
农村居住人口分散，农村生活污水的污染物质加重受纳水体的污染，这是一种面源污染，造成水体水质恶化，特别是污水中含有大量氮、磷，会使水体富营养化，这个问题引起了人们的普遍关注,水环境状况将面临一个非常严峻的问题，灌溉水污染严重，逐渐丧失其原有的生态环境功能。需要将污水进行处理，常见的污水处理方法有物理、化学、生物以及生态处理的方法，人工湿地就是生态处理其中的一种。
人工湿地是由人工建造和控制运行的与沼泽地类似的地面，将污水、污泥有控制的投配到经人工建造的湿地上，污水与污泥在沿一定方向流动的过程中，主要利用土壤、人工介质、植物、微生物的物理、化学、生物三重协同作用，对污水、污泥进行处理的一种技术。有垂直流潜流式人工湿地、水平流潜流式人工湿地和沟渠型湿地床几种类型。在垂直潜流系统中，污水由表面纵向流至床底，在纵向流的过程中污水依次经过不同的介质层，达到净化的目的。垂直流潜流式湿地具有完整的布水系统和集水系统，其优点是占地面积较其它形式湿地小，处理效率高，整个系统可以完全建在地下。水平流潜流式人工湿地，污水由进水口一端沿水平方向流动的过程中依次通过砂石、介质、植物根系，流向出水口一端，以达到净化目的。人工湿地是末端治理、小流域水质治理、保护的有效手段，并且是美化环境的一种重要选择方法。
针对农村地域范围广且分散，污水管网不完善，社会组织结构、经济发展状况和生活水平与生活习惯等不同，由于农村生活污水的来源、水质、水量的多样性，需要采用和选取适宜处理工艺、工程建设与投资、运行管理的模式等。
实用新型内容
本实用新型的目的在于克服上述现有技术的缺点和不足，提供一种低能耗农村生活污水湿地处理系统，针对污水量小的特点，采用低能耗的污水处理工艺，具有处理污水同时又美化环境的双重作用。
本实用新型的目的通过下述技术方案实现：一种低能耗农村生活污水湿地处理系统，由预处理系统和人工湿地系统组成;其特征在于：所述预处理系统包括依次用管道连接的隔油池、厌氧池和调节池;所述人工湿地系统包括依次用管道连接的第一湿地池、第二湿地池和第三湿地池。
所述调节池内安装的提升泵通过管道与第一湿地池的配水渠连接。
所述第一湿地池的配水渠与穿孔配水管连通。
所述第一湿地池的集水渠与穿孔集水管连通。
进一步的，所述第一湿地池中自下而上依次设置种植土壤、粗砂层和砾石层。
综上所述，本实用新型的有益效果：本实用新型针对农村污水量小和分散的特点，可以充分利用农村坡地建造，采用低能耗和环境生态系统的污水处理工艺，利用土壤、人工介质、植物、微生物的物理、化学、生物三重协同作用达到净化目的，提高了污水处理的水质，处理费用较低，具有处理污水同时又美化环境的作用。
