申请日2013.01.21
公开(公告)日2013.05.01
IPC分类号C09K8/68
摘要
本发明公开了一种使用原油采出污水配制的缔合聚合物压裂液，其组分及含量如下：稠化剂，0.2～1.4重量%;稠化辅剂，0.01～0.1重量%;金属离子稳定剂，0.05～0.1重量%;防水锁剂，0.02～0.05重量%;高温稳定剂，0.05～0.2重量%;粘土稳定剂，1～2重量%;其余组分为原油采出污水。与现有技术相比，本发明具有以下有益效果：该压裂液体系使用缔合聚合物作为稠化主剂，不使用交联剂，通过缔合聚合物和两性表面活性剂之间的协同增效作用形成结构粘度，具有耐温、耐盐、抗剪切性能好、耐细菌腐蚀、摩阻低的特征，粘度大于20mPa·s就具有良好的携砂性能。
权利要求书
1.一种使用原油采出污水配制的压裂液，其特征在于，其组分及含 量如下：稠化剂，0.2～1.4重量%;稠化辅剂，0.01～0.1重量%;金属离 子稳定剂，0.05～0.1重量%;防水锁剂，0.02～0.05重量%;高温稳定剂， 0.05～0.2重量%;粘土稳定剂，1～2重量%;其余组分为原油采出污水。
2.根据权利要求1所述的压裂液，其特征在于，所述稠化剂为缔合 聚合物，产品商品名称为佰椿凝胶，产品代号BCG-1，由成都佰椿石油科技 有限公司生产。
3.根据权利要求1所述的压裂液，其特征在于，所述稠化助剂为烷 基乙氧基磺基甜菜碱，结构式如下：
R为C12～C16的烷基，m、n的值在8～20之间。
4.根据权利要求1所述的压裂液，其特征在于，所述金属离子稳定 剂为乙二胺四乙酸二钠。
5.根据权利要求1所述的压裂液，其特征在于，所述防水锁剂为全 氟壬烯氧基苯磺酸钠，结构式如下：
6.根据权利要求1所述的压裂液，其特征在于，所述高温稳定剂为 硫代硫酸铵。
7.根据权利要求1所述的压裂液，其特征在于，所述粘土稳定剂为 氯化钾。
8.根据权利要求1所述的压裂液的制备方法，其特征在于，1)压 裂液基液的配制：在循环或搅拌器搅拌条件下，在原油采出污水中按权利 要求1所述浓度缓慢加入稠化剂、金属离子稳定剂、防水锁剂、高温稳定 剂、粘土稳定剂，充分循环或搅拌，待稠化剂完全溶胀，得到压裂液基液;
2)压裂液的配制：在搅拌条件下，将压裂液基液和稠化辅剂按权利要 求1所述浓度充分混合均匀，得到粘弹性的压裂液。
说明书
一种使用原油采出污水配制的压裂液及其配制方法
技术领域
本发明涉及油气藏增产技术领域，具体涉及一种使用原油采出污水配 制的压裂液及其配制方法。
背景技术
水力压裂技术是低渗储层改造的关键技术，水力压裂需要消耗大量淡 水，对当地水资源造成影响，而在山西、甘肃等水资源匮乏地区，这种影 响尤为严重。原油采出污水是指随原油、天然气的开采一同采出的地层水。 随着油田开采进入中后期，原油含水量高达80-90%，原油采出污水的处理 成为一个日益严峻的问题。如果能使用原油采出废水配制压裂液，既能缓 解水力压裂对水资源的需求又能解决采油污水处理问题。
常规水基压裂液通常为瓜胶类的植物胶压裂液，对配液用水的pH值、 矿化度、细菌、杂质含量等都有严格的要求。而采油废水的矿化度通常都 较高，并含有大量的细菌，同时还有原油、固体颗粒等杂质，这些往往都 会导致植物胶压裂液分层、腐败变质，难以满足压裂施工的要求。需要形 成一种新的压裂液体系，以满足原油采出污水配制压裂液的需要。
发明内容
本发明的目的在于提供一种用使用原油采出污水配制的压裂液及其配 制方法，该压裂液摩阻低，抗剪切性能强，耐细菌腐蚀，适用于低渗储层 改造。
为达到以上技术目的，本发明提供以下技术方案。
本发明主要是利用缔合聚合物耐温、耐盐、耐细菌腐蚀、抗剪切性能 好、摩阻低的特征，辅助稠化助剂、温度稳定剂、防水锁剂、粘土稳定剂 等，形成使用采油污水配制的缔合聚合物压裂液体系，以充分利用原油采 出污水，减少水力压裂对淡水资源的消耗。
其组分及含量如下：稠化剂，0.2～1.4重量%;稠化辅剂，0.01～0.1 重量%;金属离子稳定剂，0.05～0.1重量%;防水锁剂，0.02～0.05重量%; 高温稳定剂，0.05～0.2重量%;粘土稳定剂，1～2重量%;其余组分为原 油采出污水。
在本发明压裂液中，所述稠化剂为缔合聚合物，产品商品名称为佰椿 凝胶，产品代号BCG-1，由成都佰椿石油科技有限公司生产，工业品。分子 量在500～1000万之间，最佳浓度为0.4～0.8重量%。该稠化剂为在水溶 性聚合物上引入了疏水基团，通过疏水基团之间的疏水亲脂相互作用发生 聚集，形成空间结构。具有耐温、耐盐、抗剪切性能好、摩阻低的特征。
在本发明压裂液中，所述稠化助剂为烷基乙氧基磺基甜菜碱，结构式 如下：
R为C12～C16的烷基，m、n的值在8～20之间。
该稠化助剂为两性离子表面活性剂，在不同pH条件下均具有优良的稳 定性，并具有良好的抗硬水性、杀菌性。和稠化剂配伍性能良好，在水溶 液中，它可以与稠化剂分子链发生协同作用，显著增强体系的空间结构密 度，在稠化剂分子之间起到“物理交联”的作用。
在本发明压裂液中，所述金属离子稳定剂为乙二胺四乙酸二钠。
在本发明压裂液中，所述防水锁剂为全氟壬烯氧基苯磺酸钠，结构式 如下：
该防水锁剂和其它添加剂配伍，其碳氢链上的碳原子被氟原子取代， 具有疏水疏油的效果，能同时降低溶液表面张力和油水界面张力，从而降 低毛细管力的束缚，防止压裂液滤液对地层的水锁伤害，对低渗储层的改 造具有重要意义。
在本发明压裂液中，所述高温稳定剂为硫代硫酸铵，0.05～0.2重量%;
在本发明压裂液中，所述粘土稳定剂为氯化钾，1～2重量%;
在本发明压裂液中使用的原料均为市售化学纯或工业纯。
本发明压裂液，在施工前期使用过硫酸铵胶囊破胶剂，施工后期使用 过硫酸铵，加入量为0.02～0.2重量%。
本发明原油采出污水基缔合聚合物压裂液的配制方法如下：
1)压裂液基液的配制
在循环或搅拌器搅拌条件下，在原油采出污水中按上述浓度缓慢加入 稠化剂、金属离子稳定剂、防水锁剂、高温稳定剂、粘土稳定剂，充分循 环或搅拌，待稠化剂完全溶胀，得到压裂液基液。
2)压裂液的配制
在搅拌条件下，将压裂液基液和稠化辅剂按上述浓度充分混合均匀， 得到粘弹性的压裂液。
与现有技术相比，本发明具有以下有益效果：
(1)使用原油采出污水配制缔合聚合物压裂液，既缓解水力压裂对水 资源的需求，又解决了采油污水处理问题;

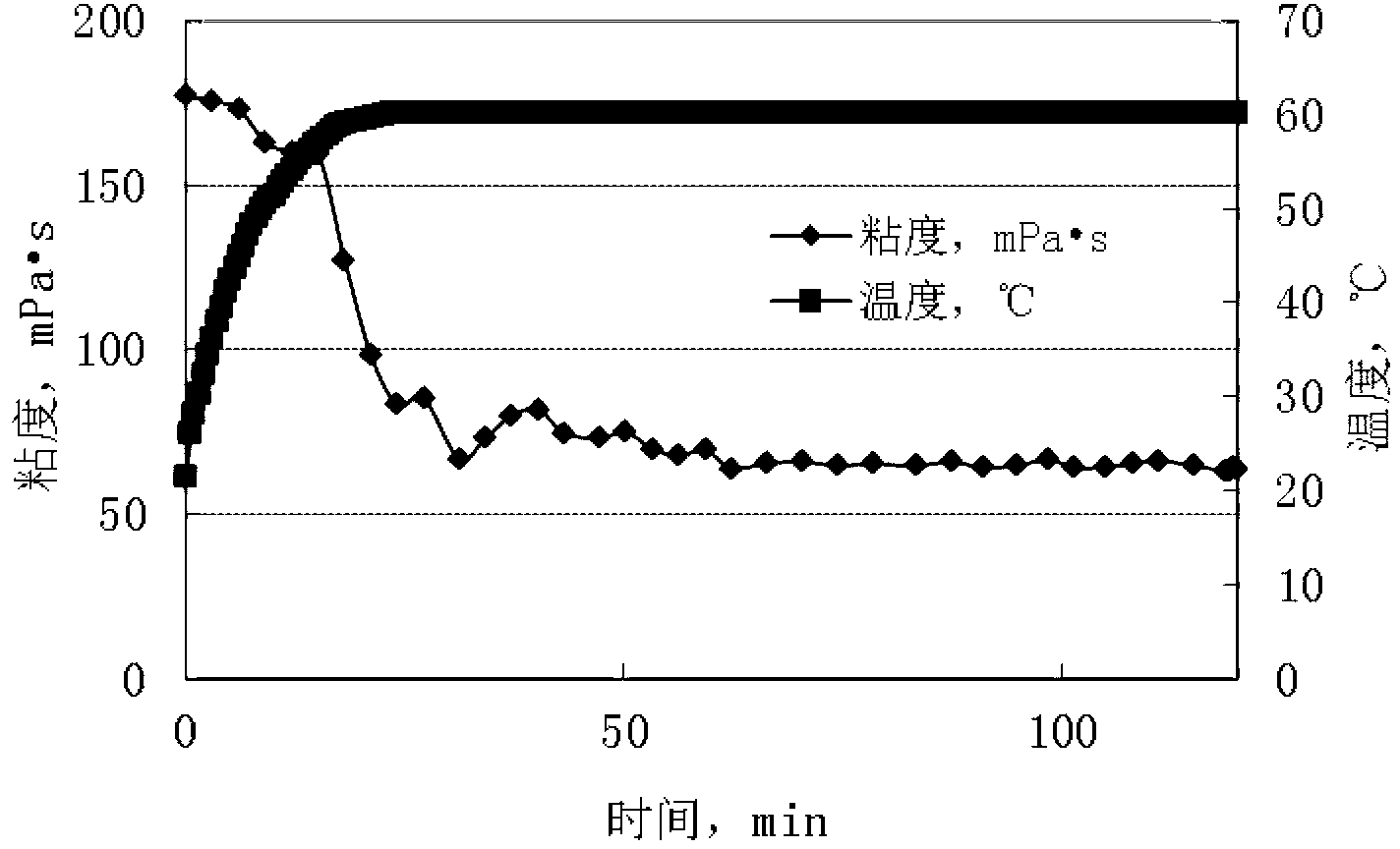

(2)该压裂液体系使用缔合聚合物作为稠化主剂，不使用交联剂，通 过缔合聚合物和两性表面活性剂之间的协同增效作用形成结构粘度，具有 耐温、耐盐、抗剪切性能好、耐细菌腐蚀、摩阻低的特征，粘度大于20mPa·s 就具有良好的携砂性能;
(3)在压裂液中引入了防水锁剂，能有效降低压裂液滤液对地层造成 的的水锁伤害，有利于提高油气井产量，对低渗储层改造具有重要意
