申请日2013.01.22
公开(公告)日2013.11.06
IPC分类号F16K47/02
摘要
本实用新型公开一种污水排气阀缓冲装置，安装在污水排气阀进水口的收缩颈上，其特征在于：由缓冲板和三个支撑架组成，缓冲板为圆弧形，三个支撑架一端焊接在缓冲板上，另一端焊接在排气阀上。本实用新型在排气阀上安装了缓冲装置之后，当大量的水冲向排气阀关闭系统的时候，先有牢固的缓冲板挡住水汽流，水流从缓冲阀板和排气阀腔体中间流出，慢慢的充满排气阀体腔，做到了阀门的缓开缓关。当管道内真空，排气阀腔内的水从阀板间隙中慢慢流出，阀门慢慢打开，起到了保护作用，省掉了使用缓冲阀，节省了资金，减少了劳动强度。
权利要求书
1.一种污水排气阀缓冲装置，安装在污水排气阀进水口的收缩颈上，其特征在于：由缓冲板和三个支撑架组成，缓冲板为圆弧形，三个支撑架一端焊接在缓冲板上，另一端焊接在排气阀上。
说明书
一种污水排气阀缓冲装置
技术领域：
本实用新型涉及污水排放设备技术领域，尤其涉及一种污水排气阀缓冲装置。
背景技术：
污水排放管道上往往需要用到污水排气阀，用来消除污水管道中的废气。目前常用的污水排气阀是复合式污水排气阀，该排气阀阀体为圆桶状，阀门内件包括不锈钢浮球、杠杆及阀瓣。当管内一旦产生负压时，排气阀迅速吸入外界空气，以防止管线因负压而损坏。复合式排气阀用于管路的最高点或有闭气的地方，排除管内的气体来疏通管道，达到正常工作，如不装排气阀，管内流动的液体产生动热引起气体，形成短路，使管道的出水容量达不到要求。其次，管道运转时出现停电、停泵管道会出现负压力，而会引起管道振动或破裂，排气阀就能迅速把空气吸入管内，防止管道振动或破裂。
但是现有的复合式排气阀存在一个很大的缺陷，管道内的水随着排水量的增减而波动，水量大的时候运行压力高，水量少的时候压力低，甚至存在压力不足、启闭频繁的现象。在水泵切换较频繁时可能会导致瞬间失压后升压，导致排气阀呼吸阀无法关闭，或者大流量的压力和气锤效应击破排气阀关闭系统，导致排气阀失效，从而大流量 污水泄漏，造成严重的环境污染和经济损失。
实用新型内容：
本实用新型的目的就是针对现有技术之不足，而提供一种污水排气阀缓冲装置，安装在排气阀颈部和释放口之间，既有效保证排气阀的排气量，又能保护排气阀免受大流量水的冲击。
为了达到上述目的，本实用新型的技术解决措施如下：

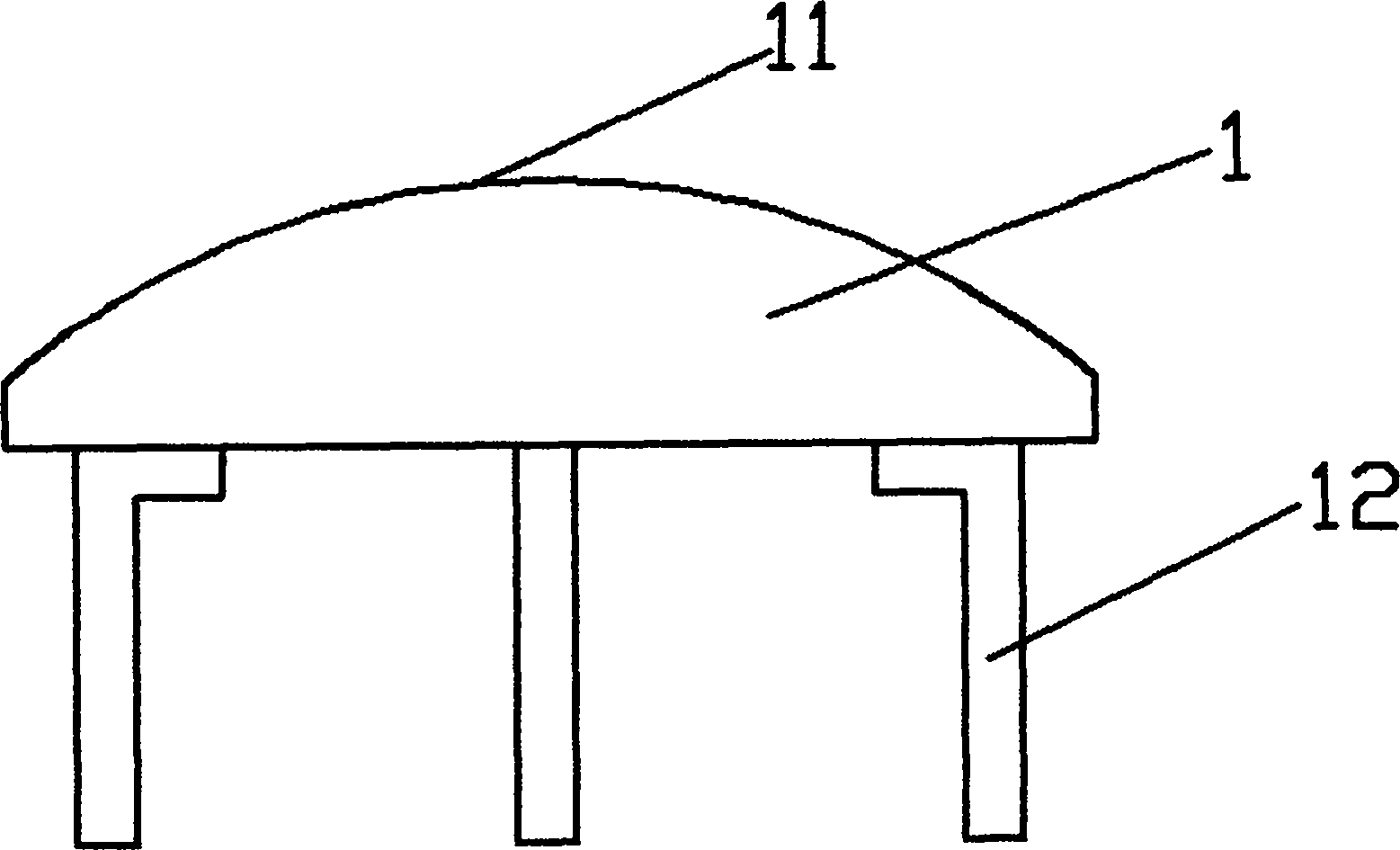

一种污水排气阀缓冲装置，安装在污水排气阀进水口的收缩颈上，其特征在于：由缓冲板和三个支撑架组成，缓冲板为圆弧形，三个支撑架一端焊接在缓冲板上，另一端焊接在排气阀上。
有益效果：本实用新型在排气阀上安装了缓冲装置之后，当大量的水冲向排气阀关闭系统的时候，先有牢固的缓冲板挡住水汽流，水流从缓冲阀板和排气阀腔体中间流出，慢慢的充满排气阀体腔，做到了阀门的缓开缓关。当运行的管道突然停止运行的时候，由于虹吸作用，管道内的水在惯性和虹吸的作用下仍会快速的流动，导致排气阀腔内真空，有了缓冲板，当管道内真空，排气阀腔内的水从阀板间隙中慢慢流出，阀门慢慢打开，起到了保护作用，省掉了使用缓冲阀，节省了资金，减少了劳动强度。
