申请日2012.12.22
公开(公告)日2013.06.12
IPC分类号B01D21/02; C02F1/52; B01D21/24
摘要
本实用新型公开了一种高效污水沉淀器,旨在提供一种结构简单、节省投资、高效除污的污水沉淀器。其技术方案的要点是所述的一种高效污水沉淀器包括壳体、进水管、中心筒、反射板、十字形布水器、中心反应室、排泥管、沉淀区、清水区、溢流堰,所述壳体与壳体之间设有中心反应室和中心筒,所述壳体底部设有排泥管,所述中心筒内含有十字形布水器。
权利要求书
1.一种高效污水沉淀器,包括包括壳体、进水管、中心筒、反射板、十字形布水器、中心反应室、排 泥管、沉淀区、清水区、溢流堰,其特征在于所述壳体与壳体之间设有中心反应室和中心筒,所述壳体下 面设有排泥管,所述的中心筒内含有十字形布水器。
2.根据权利要求1所述的一种高效污水沉淀器,其特征在于:所述的中心反应室上部为正八边形结构, 底部为正八边形锥体。
3.根据权利要求1所述的一种高效污水沉淀器,其特征在于:所述的中心筒上部为圆柱体结构,下部 是圆锥体结构。
4.根据权利要求1所述的一种高效污水沉淀器,其特征在于:所述的排泥管采用重力排泥。
5.根据权利要求1所述的一种高效污水沉淀器,其特征在于:所述的十字形布水器上开有选定数量的 直径为10mm的布水孔。
说明书
一种高效污水沉淀器
技术领域
本实用新型涉及一种污水 处理设备,具体涉及一种高效污水沉淀器。
背景技术
随着近年来工业园区入驻企业的增多,伴随着经济发展的同时,也造成了各种污水的大量排放,为此 建设污水处理设施成了治理污水的必要措施。通常,污水处理主要由预处理、生化处理、沉淀等几个主要 步骤组成,由企业排出的污水如果不进行沉淀预处理而直接进入生化处理反应阶段,会带入大量的污泥、 浮渣等物质,造成生化处理阶段负荷过大,抑制微生物的生理活动、影响微生物的生理功能,严重影响污 水处理的净化效果。
因此研发一种高效的污水沉淀的设备成为当前污水处理领域关注的热点。现有的预处理设施要不结构 简单,但几乎无预处理功用,而且设施占地面积大,要不有预处理效果但却结构复杂且造价昂贵。
发明内容
本实用新型针对现有技术的不足,提供一种高效污水沉淀器。

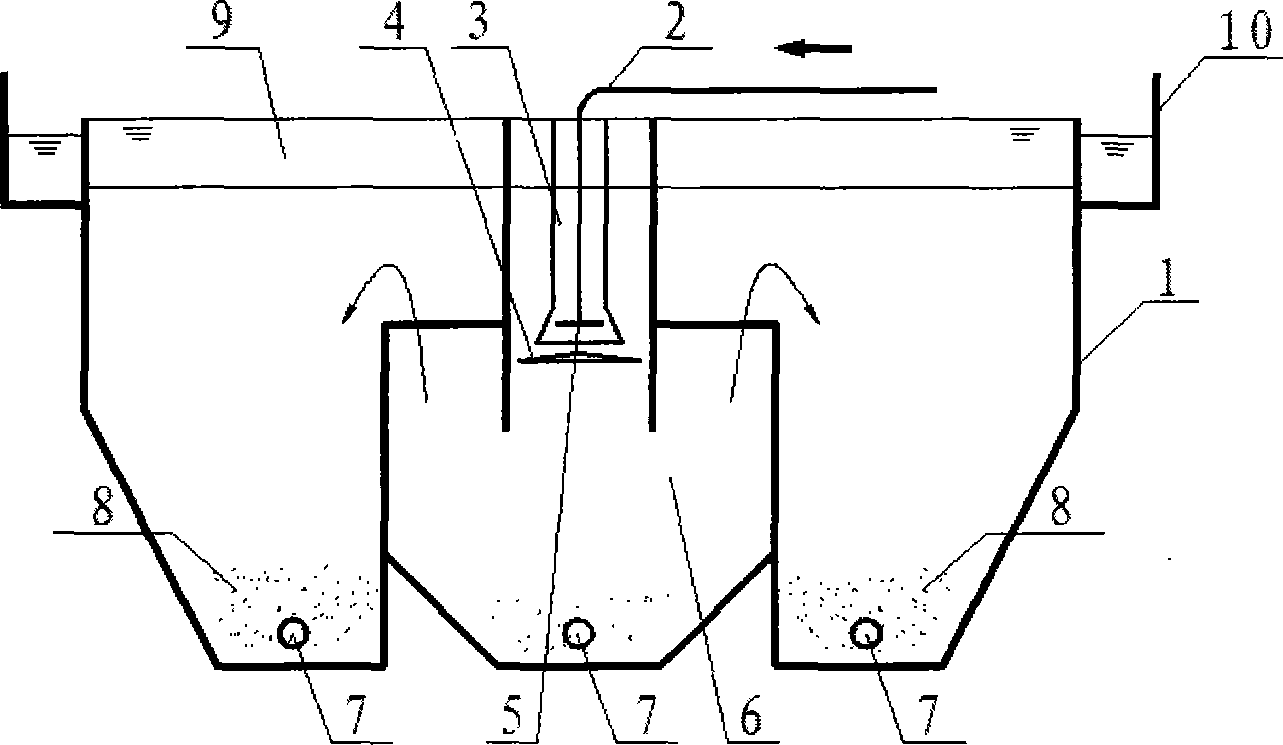

为实现以上的目的,本实用新型采用的技术方案是:一种高效污水沉淀器,包括壳体、中心筒、进水 管、十字形布水器、中心反应室、排泥管、清水区、沉淀区、溢流堰。壳体与壳体中间设有中心反应室和 中心筒,中心筒上部为圆柱体结构,下部是圆锥体结构,中心筒内设有进水管,进水管末端连接一只十字 形布水器,十字形布水器上开有选定数量的直径为10mm的布水孔,污水经进水管、十字形布水器流入至 中心反应室,中心反应室上部为正八边形结构,底部为正八边形椎体,作用在于减少水流的冲击,储存中 心反应室底部的污泥,中心反应室底部的污泥通过壳体下面的排泥管定期排出,中心反应室上部出水口和 两边的壳体相通,污水经反应室初步停留而后溢流至两边的壳体的锥形沉淀区内,污泥得到沉淀,定期通 过排泥管排出,壳体上部为清水区,清水区周围设有溢流堰,沉淀后的污水将通过溢流堰排出进入下一道 处理工序。
本实用新型具有结构简单,沉淀效果好,而且节省投资成本,占地面积少。
