申请日2013.03.08
公开(公告)日2013.09.18
IPC分类号C02F9/08; C02F1/32; C02F1/28
摘要
本实用新型属于化工生产设备技术领域,特别涉及一种膜法处理低浓氯化铵废水前期预处理装置。该膜法处理低浓氯化铵废水前期预处理装置,包括活性炭吸附塔,其特征是:所述活性炭吸附塔的出口连通有原水池,原水池的出口连通有树脂过滤器,树脂过滤器的出口连通有紫外线杀菌器,紫外线杀菌器的出口连通有自清洗过滤器。本实用新型的有益效果是:延长了超滤膜、反渗透膜清理周期,结构简单、工艺操作方便、生产成本低,适于广泛推广应用。
权利要求书

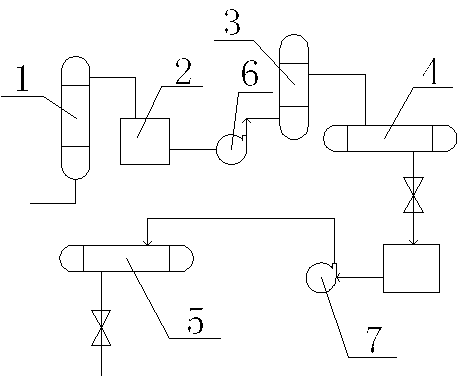

1.一种膜法处理低浓氯化铵废水前期预处理装置,包括活性炭吸附塔(1),其特征是:所述活性炭吸附塔(1)的出口连通有原水池(2),原水池(2)的出口连通有树脂过滤器(3),树脂过滤器(3)的出口连通有紫外线杀菌器(4),紫外线杀菌器(4)的出口连通有自清洗过滤器(5)。
2.根据权利要求1所述的膜法处理低浓氯化铵废水前期预处理装置,其特征是:所述原水池(2)与树脂过滤器(3)之间连接设置有原液泵(6),紫外线杀菌器(4)与自清洗过滤器(5)之间连接设置有压力泵(7)。
说明书
膜法处理低浓氯化铵废水前期预处理装置
(一) 技术领域
本实用新型属于化工生产设备技术领域,特别涉及一种膜法处理低浓氯化铵废水前期预处理装置。
(二) 背景技术
碳酸钾生产过程中产生大量的氯化铵污水,直接排放污染环境,同时造成资源浪费。采用两套反渗透膜法处理装置,低浓氯化铵废水处理量可达到100吨/小时,高浓废水40吨/小时,淡水产生量120吨/小时,达到很好的使用效果。
采用离子交换法生产碳酸钾,其中氨水采用合成氨尾气回收的低浓氨水,且含油污较多,采用离子膜交换树脂,污水中含粉碎的树脂较多,长时间运行会导致氯化铵废水中含较多的菌类,前期预处理不好,严重影响反渗透膜组的使用寿命。
(三) 发明内容
本实用新型为了弥补现有技术的不足,提供了一种结构简单、工艺操作方便、生产成本低、可提高反渗透膜组使用寿命的膜法处理低浓氯化铵废水前期预处理装置。
本实用新型是通过如下技术方案实现的:
一种膜法处理低浓氯化铵废水前期预处理装置,包括活性炭吸附塔,其特征是:所述活性炭吸附塔的出口连通有原水池,原水池的出口连通有树脂过滤器,树脂过滤器的出口连通有紫外线杀菌器,紫外线杀菌器的出口连通有自清洗过滤器。
所述原水池与树脂过滤器之间连接设置有原液泵,紫外线杀菌器与自清洗过滤器之间连接设置有压力泵。
本实用新型的有益效果是:经过此装置预处理后的氯化铵废水,延长了超滤膜、反渗透膜清理周期,其中反渗透膜清理周期由原来传统的15天清洗一次延长到6个月,膜组使用寿命延长2~3年,节约经济效益可观。
