申请日2013.03.08
公开(公告)日2013.08.14
IPC分类号C02F1/40
摘要
本实用新型公开了一种污水处理设备的控制装置，特别是涉及一种居民区污水除油控制装置。居民区污水除油控制装置，其结构如下：安装在各集水池(1)内的各液位传感器(2)的输出端与单片机(4)的输入端连接，单片机(4)的输出端与油泵(6)的输入端及安装在出水管(5)上的各控水电磁阀(3)的输入端连接，油泵(6)的输出端与分配器(7)。本实用新型适合对居民区排出的污水中的油脂进行集中收集，除油效果好，提高了排出污水的洁净度，解决了地沟油危害人们健康、污染环境、浪费资源的问题，其自动化程度高，提高了效率，减少了人力资源浪费。
权利要求书
1.居民区污水除油控制装置，其特征在于结构如下：安装在各集水池(1)内的各液位传感器(2)的输出端与单片机(4)的输入端连接，单片机(4)的输出端与油泵(6)的输入端及安装在出水管(5)上的各控水电磁阀(3)的输入端连接，油泵(6)的输出端与分配器(7)。
2.根据权利要求1所述的居民区污水除油控制装置，其特征在于所述的集水池(1)为1-8个，每个集水池(1)内安装有1-3个液位传感器(2)。
说明书
居民区污水除油控制装置
技术领域
本实用新型涉及一种污水处理设备的控制装置，特别是涉及一种居民区污水除油控制装置。
背景技术
地沟油，泛指在生活中存在的各类劣质油，如回收的食用油、反复使用的炸油等。地沟油最大来源为城市大型饭店及居民区下水道排出的污水中的油脂，这些油脂被不法人员收集提炼形成。食用地沟油可能会引发癌症，对人体的危害极大。而居民区的面积大，用水量大，用油量也相对较大。因此将居民区排放的污水中的油脂清除，并回收利用，是解决地沟油的主要方法。
为了解决上述技术问题，本实用新型申请人申请了中国专利，专利名称为居民区污水除油设备，但其排水需要人工进行控制，当集水池中的水到达预定标准后人工控制排水阀开启进行排水，这样浪费人力资源，同时也存在效率低、油脂未清除干净就排水的问题，导致除油效果稍差。
发明内容
本实用新型就是为了解决上述技术问题，而提供一种居民区污水除油控制装置，其自动化程度高，提高了效率，减少了人力资源浪费，提高了除油效果好，进一步提高了排放污水的洁净度。
为了解决上述技术问题，本实用新型是通过下述技术方案实现的：

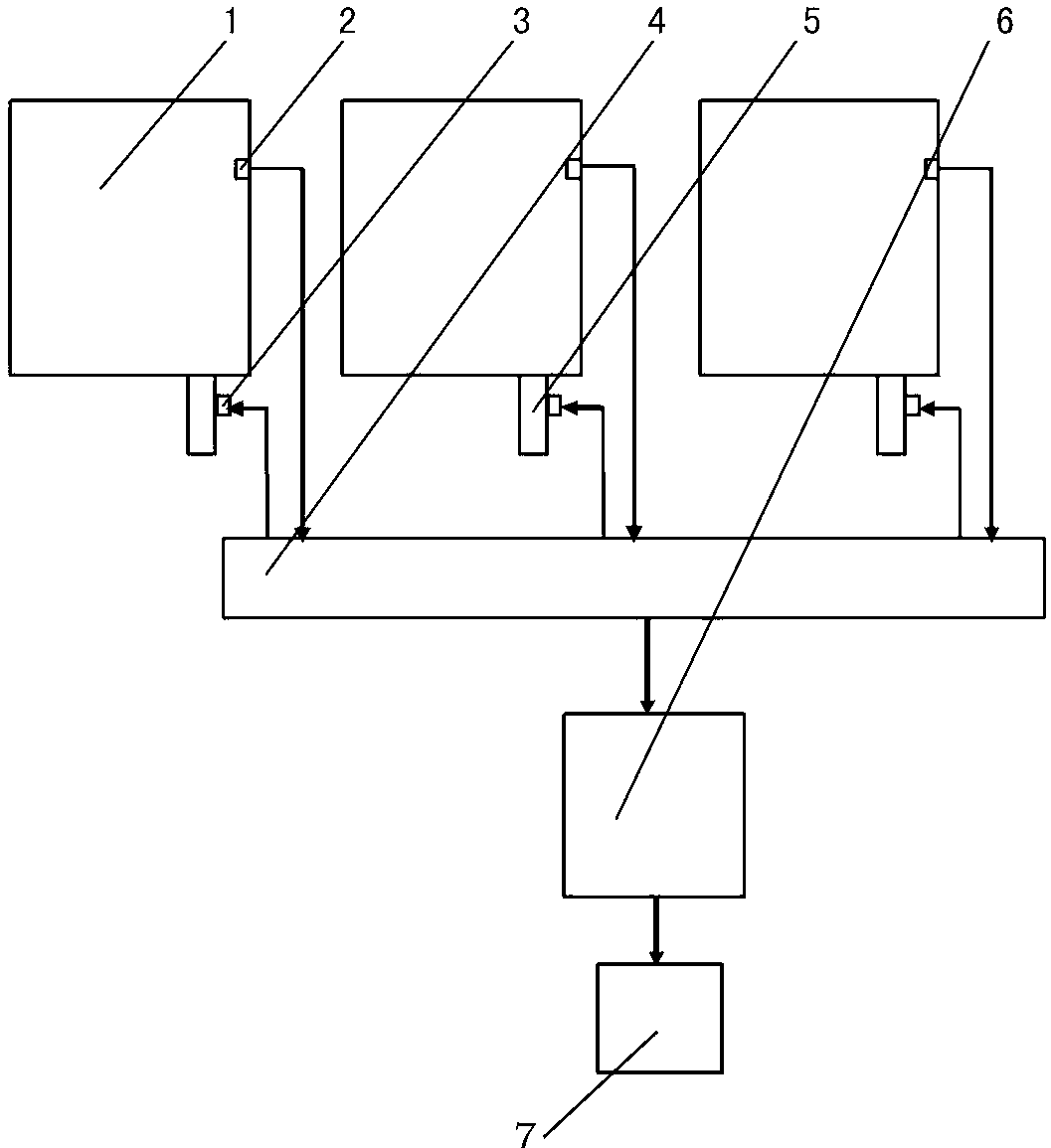

居民区污水除油控制装置，其结构如下：安装在各集水池内的各液位传感器的输出端与单片机的输入端连接，单片机的输出端与油泵的输入端及安装在出水管上的各控水电磁阀的输入端连接，油泵的输出端与分配器。
上述的集水池为1-8个，每个集水池内安装有1-3个液位传感器。
由于采用上述结构，使得本实用新型具有如下优点和效果：
本实用新型适合对居民区排出的污水中的油脂进行集中收集，除油效果好，进一步提高了排出污水的洁净度，解决了地沟油危害人们健康、污染环境、浪费资源的问题，其自动化程度高，提高了效率，减少了人力资源浪费。
