申请日2013.03.10
公开(公告)日2014.09.10
IPC分类号C02F3/24
摘要
本发明公开了一种适应用于废水处理的双层好氧生化废水处理工艺,通过将曝气池与生物膜工艺有机地结合起来,利用曝气池的二次空气向生物膜供氧,提高了氧的利用率,解决了现有好氧工艺氧利用率低的现状,同时也可以降低基建投资,缩短施工周期和减少占地面积,具有良好的经济效益和环境效益。
权利要求书

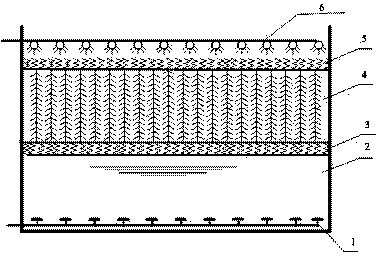

1.一种双层好氧生化废水处理工艺,由曝气池(2)、空气分布层(3)、生物填料层(4)、布水层(5)、布水器(6)等组成,其特征在于将曝气池与生物膜工艺结合起来,利用曝气池的二次空气向生物膜供氧。
2.根据权利要求1所述的双层好氧生化废水处理工艺,其特征在于:废水的净化由曝气池(2)、生物填料层(4)两个单元协同完成。
3.根据权利要求1、2所述的双层好氧生化废水处理工艺,其特征在于:所述的生物填料层(4)上的生物膜所需的氧由曝气池(2)的二次空气供应。
4.根据权利要求1、2所述的双层好氧生化废水处理工艺,其特征在于:所述的生物填料可以是悬挂式填料,如:软性纤维填料、半软性填料、盾式填料、组合填料、弹性填料等,也可是堆积式填料,如:悬浮填料等及具有相似功能的其它新型填料。
5.根据权利要求1、2所述的双层好氧生化废水处理工艺,其特征在于:所述的曝气池(2)水面与空气分布层(3)间有35~60cm间隔。
说明书
双层好氧生化废水处理工艺
技术领域
本发明属于废水处理技术领域,具体涉及一种双层好氧生化废水处理工艺。
背景技术
在废水处理技术领域,好氧生化处理工艺占据着重要的地位。好氧生化处理工艺是指利用好氧微生物的新陈代谢作用净化废水,因此在废水处理过程中需要持续向微生物供氧。供氧通常由风机(萝茨风机或离心风机)吸入室外空气经压缩后,通过管线连接曝气器向曝气池内供氧,满足微生物生长所需。目前工程上应用的曝气器的氧转移率一般只有15%~25%左右,剩余的空气一般排入大气,显然氧的利用率不高,造成能源的浪费,而且风机耗电一般占系统总耗电量的大约40%~60%甚至更高。因此提高氧的利用率,对降低运行成本具有重要经济意义。
发明内容
本发明的目的在于提供一种能提高氧利用率的好氧生化废水处理工艺。
本发明提高氧利用率的好氧生化废水处理技术方案是:一种双层好氧生化废水处理工艺,由曝气池、空气分布层、生物填料层、布水层、布水器等组成。
本发明将曝气池与生物膜工艺结合起来,利用曝气池的二次空气向生物填料层上的微生物膜供氧,通过对空气的二次利用来提高氧的利用率。
来自曝气池水面上的二次空气通过置于曝气池水面上的空气分布层再进入生物填料层。空气分布层的作用是:使空气均匀地通过生物填料层断面。待处理废水由布水器喷洒而下通过布水层流经生物填料层,布水层的作用是:使废水均匀地分布整个生物填料层平面。废水流经生物填料层时与从曝气池来的二次空气逆流接触,完成氧的传递,使生物填料层上的好氧微生物得以净化废水。流经填料层的废水可进入曝气池进一步净化,或引致下一个处理单元。
根据实际情况也可以将曝气池与生物填料层分开设置,将曝气池的二次空气收集并引入生物填料层。为了能使曝气池的二次空气较好地进入生物填料层,曝气池的水面距空气分布层保持一定的间距,约35~60cm。
生物填料层的填料可以是悬挂式填料,如软性纤维填料、半软性填料、盾式填料、组合填料、弹性填料,也可是堆积式填料,如将悬浮填料堆积成填料层。
为了增加水与填料的更好接触,悬挂式填料可倾斜悬挂,倾斜角度60o~80o。
本发明所述的双层好氧生化废水处理工艺不但可以提高氧的利用率,也可降低基建投资、缩短施工周期,减少占地面积,同时也可以方便地对现有曝气池进行扩容改造,降低运行能耗的同时,也提高了系统处理能力。
