申请日2013.03.10
公开(公告)日2013.07.10
IPC分类号E04C1/00
摘要
本发明公开了一种水处理污泥自保温砖，包括：矩形砖体，在所述的矩形砖体的中部设置有如意手抓孔，在手抓孔四周的矩形砖体上均匀交错设置有若干隔热保温槽，所述的手抓孔和隔热保温槽竖向穿过矩形砖体的顶面和底面，在矩形砖体的另外四个侧面上两两对称竖向设置有若干导槽。优点是：具有较高的热阻性能，可双向隔热，适用于两种模数标准墙厚，可大量消耗废弃污泥，又大量处理了河道淤泥。
权利要求书
1.水处理污泥自保温砖，其特征在于：包括：矩形砖体(1)，在所述的矩形砖体(1)的中部设置有手抓孔(2)，在手抓孔(2)四周的矩形砖体(1)上均匀交错设置有若干隔热保温槽，所述的手抓孔(2)和隔热保温槽竖向穿过矩形砖体(1)的顶面(3)和底面，在矩形砖体(1)的另外四个侧面上两两对称竖向设置有若干导槽。
2.按照权利要求1所述的水处理污泥自保温砖，其特征在于：在所述矩形砖体(1)两个较短的侧面(11)上对称竖向设置有两个导槽(4)，在所述矩形砖体(1)两个较长的侧面(12)上对称竖向设置有一个导槽(5)。
3.按照权利要求2所述的水处理污泥自保温砖，其特征在于：所述手抓孔(2)的形状为弧线“玉如意”形。

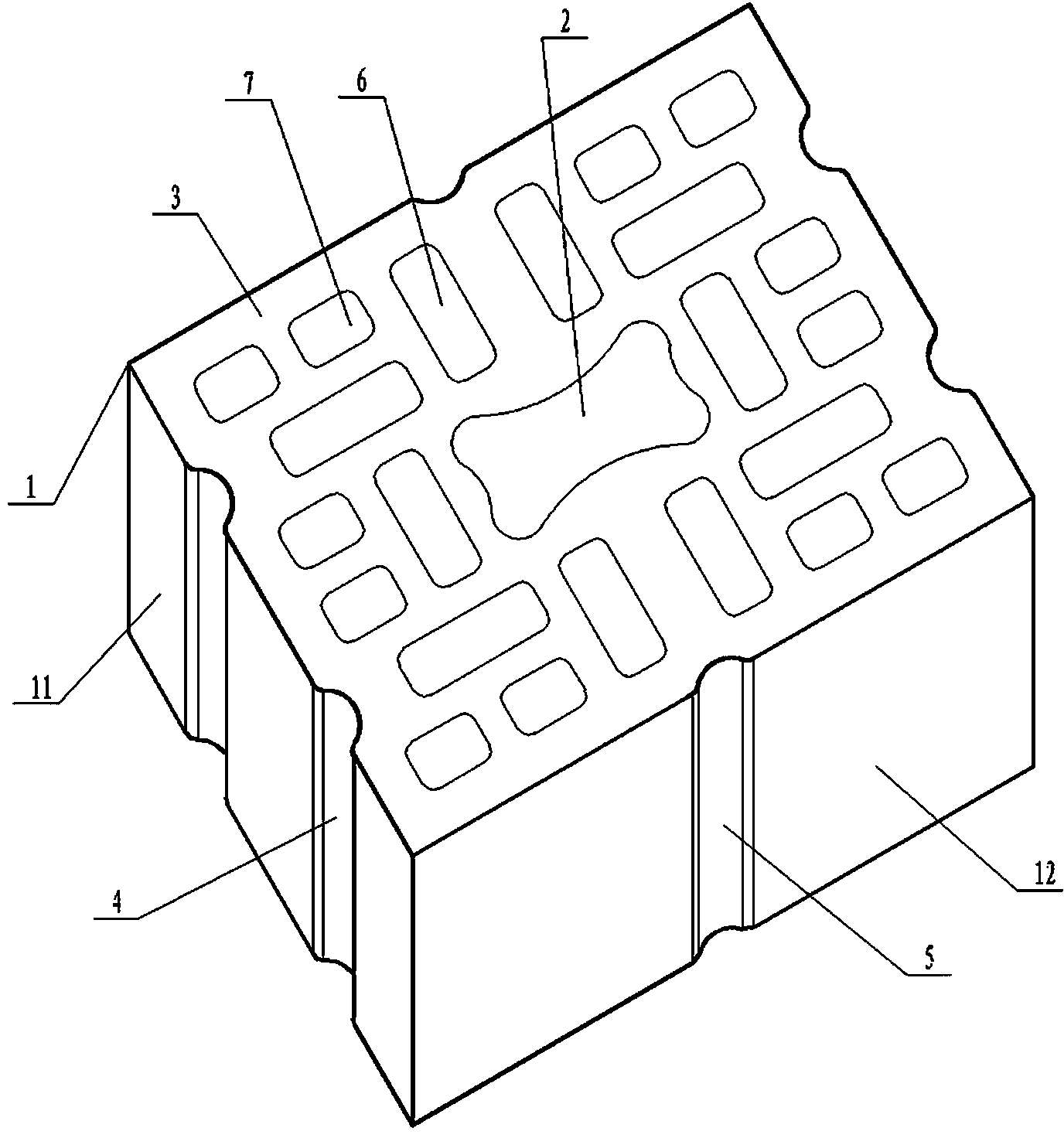

4.按照权利要求3所述的水处理污泥自保温砖，其特征在于：所述隔热保温槽为若干矩形长槽(6)和若干矩形短槽(7)。
5.按照权利要求3所述的水处理污泥自保温砖，其特征在于：所述隔热保温槽为若干矩形长槽(8)、若干矩形短槽(9)和T形孔(10)。
说明书
水处理污泥自保温砖
技术领域
本发明涉及到一种节能保温砌块，尤其涉及一种水处理污泥自保温砖。
背景技术
我国城市污水处理厂堆积如山的污泥的处理处置也是令人头疼的大事。污泥是污水处理过程中产生的固体废弃物，随着污水处理事业的发展，污水厂总处理水量和处理程度将不断扩大和提高，产生的污泥量也日益增加，污水污泥中除了含有大量的有机物和丰富的氮、磷等营养物质，还存在重金属、致病菌和寄生虫等有毒有害成分。为了防止污泥造成的二次污染及保证污水处理厂的正常运行和处理效果，污水污泥的处理处置问题在城市污水处理中占有的位置已日益突出。中国现有人口13亿多，城市640多个，城市人口约3亿，每年大约排放污水700亿m3，已建成运转的城市污水处理厂有400余座，日处理能力约3000万m3，按污泥产量占处理水量的0.5%(以含水率95%计)计算，中国城市污水厂污泥的产量在20万m3/d左右，因此，中国在污水处理事业不断取得进步的同时，将面临巨大的污泥处理处置压力。污泥的处置方法主要有以下几种方法：卫生填埋、污泥农用、污泥焚烧、污泥干化和热处理、污泥堆肥及海洋倾倒。由于污泥所含病原菌、重金属和有毒有机物等，污泥填埋欧洲被全面禁止，污泥肥农用，在瑞士被禁止，污泥焚烧，会产生有毒烟雾二次污染，不能根本上解决问题，尚有用粘土等掺少量污泥或污泥焚烧灰制作烧结砖，现阶段的掺量约为10%左右，实践应用较少，效果也不理想，要用粘土，而且前置性污泥的处理较麻烦，对于城市密集区巨大的污泥量来说，是杯水车薪，粘土用量又大，不能够从根本上系统地解决污泥问题。
同时，随着我国建筑节能政策的逐步推进，尤其是节能65%节能设计标准的实施，对建筑物维护结构的保温性能提出了更高的要求。为适应当前建筑节能的要求，墙体填充砌块在块型设计、材料选择、结构布置等方面对现有模型都需要做很大的改进。由于砌块孔形、尺寸及排布方式直接影响砌块的保温性能，因此分析孔型设计对砌体热工性能的影响是墙体材料设计的关键问题。
发明内容
本发明所要解决的技术问题是：提供一种具有双向保温隔热性能的高热阻值的水处理污泥自保温砖。
为了解决上述技术问题，本发明采用的技术方案是：水处理污泥自保温砖，包括：矩形砖体，在所述的矩形砖体的中部设置有手抓孔，在手抓孔四周的矩形砖体上均匀交错设置有若干隔热保温槽，所述的手抓孔和隔热保温槽竖向穿过矩形砖体的顶面和底面，在矩形砖体的另外四个侧面上两两对称竖向设置有若干导槽。
为了更好地解决上述技术问题，本发明采用的进一步技术方案是：在所述矩形砖体两个较短的侧面上对称竖向设置有两个导槽，在所述矩形砖体两个较长的侧面上对称竖向设置有一个导槽。
为了解决上述技术问题，本发明采用的技术方案是：所述手抓孔的形状为弧线“玉如意”形。
为了解决上述技术问题，本发明采用的技术方案是：所述隔热保温槽为若干矩形长槽和若干矩形短槽。
为了解决上述技术问题，本发明采用的技术方案是：所述隔热保温槽为若干矩形长槽、若干矩形短槽和T形孔。
本发明的优点是：上述水处理污泥自保温砖，具有双向保温隔热性能和高热阻值，可双向应用，适用于两种模数标准墙厚，可大量消耗废弃污泥，又大量处理了河道淤泥。
