申请日2013.11.15
公开(公告)日2014.04.30
IPC分类号C02F9/02
摘要
本实用新型公开了一种污水回用装置，进水管、进水泵、精滤组件、超滤膜组件的进水口和出水口、RO进水泵、RO膜组件的进水口和出水口、储水柱的进水口和出水口、以及出水管通过管路依次连通;排空管的一端连通储水柱的底部，另一端放空;排空阀设置在排空管上;超滤浓水排放管的一端连通超滤膜组件的浓水出口，另一端放空;超滤浓水阀设置在超滤浓水排放管上;RO浓水排放管的一端连通RO膜组件的浓水出口，另一端放空;RO浓水阀设置在RO浓水排放管上。本实用新型的污水首先经过精滤组件和超滤膜组件过滤后，再经过RO膜组件处理，能够有效降低污水中的电导率，盐度去除率达到90%～97%，使用寿命长。
权利要求书

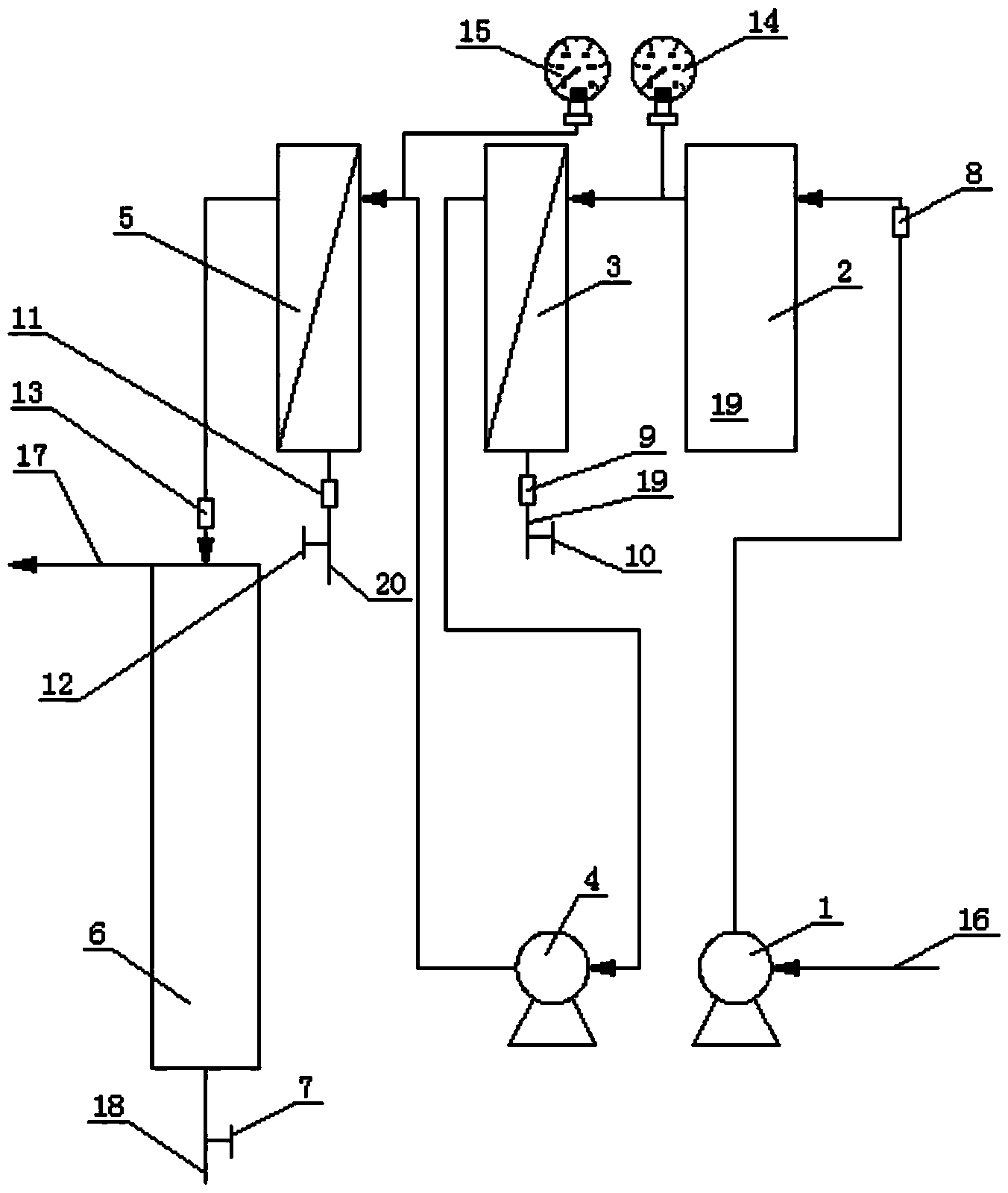

1.一种污水回用装置，其特征在于：包括进水泵(1)、精滤组件(2)、超滤膜组 件(3)、RO进水泵(4)、RO膜组件(5)、储水柱(6)、排空阀(7)、超滤浓水阀(10)、 RO浓水阀(12)、进水管(16)、出水管(17)、排空管(18)、超滤浓水排放管(19)和 RO浓水排放管(20);所述进水管(16)、进水泵(1)、精滤组件(2)、超滤膜组件(3) 的进水口和出水口、RO进水泵(4)、RO膜组件(5)的进水口和出水口、储水柱(6) 的进水口和出水口、以及出水管(17)通过管路依次连通;所述排空管(18)的一端连 通储水柱(6)的底部，另一端放空;所述排空阀(7)设置在排空管(18)上;所述超 滤浓水排放管(19)的一端连通超滤膜组件(3)的浓水出口，另一端放空;所述超滤 浓水阀(10)设置在超滤浓水排放管(19)上;所述RO浓水排放管(20)的一端连通 RO膜组件(5)的浓水出口，另一端放空;所述RO浓水阀(12)设置在RO浓水排放管 (20)上。
2.根据权利要求1所述的一种污水回用装置，其特征在于：还包括进水流量计(8)、 超滤浓水流量计(9)、RO浓水流量计(11)和出水流量计(13);所述进水流量计(8) 设置在进水泵(1)与精滤组件(2)之间的管路上;所述超滤浓水流量计(9)设置在 超滤浓水排放管(19)上，并且其一端连通精滤组件(2)与超滤膜组件(3)之间的管 路，另一端连通超滤浓水阀(10);所述RO浓水流量计(11)设置在RO浓水排放管(20) 上，并且其一端连通RO进水泵(4)与RO膜组件(5)之间的管路，另一端连通RO浓 水阀(12);所述出水流量计(13)设置在RO膜组件(5)与储水柱(6)之间的管路上。
3.根据权利要求1所述的一种污水回用装置，其特征在于：还包括超滤液压计(14) 和RO液压计(15);所述超滤液压计(14)设置在精滤组件(2)与超滤膜组件(3)之 间的管路上;所述RO液压计(15)设置在RO进水泵(4)与RO膜组件(5)之间的管 路上。
说明书
一种污水回用装置
技术领域
本实用新型涉及一种污水回用装置。
背景技术
将废水或污水经二级处理和深度处理后回用于生产系统或生活杂用被称为污水回 用。污水回用既可以有效地节约和利用有限的和宝贵的淡水资源，又可以减少污水或废 水的排放量，减轻水环境的污染，还可以缓解城市排水管道的超负荷现象，具有明显的 社会效益、环境效益和经济效益。
经过生化处理后的污水含有有机物和其他无机物，要想大幅度降低电导率只有使用 RO膜，而RO膜对水体中的有机物非常苛刻，RO膜容易被污染而失效，使得污水回用装 置的使用寿命短，效率低，成本高。
实用新型内容
本实用新型所要解决的技术问题是提供一种盐度去除率高、使用寿命长的污水回用 装置，有效降低污水中的电导率。
为了解决上述技术问题，本实用新型所提供的技术方案是：一种污水回用装置，包 括进水泵、精滤组件、超滤膜组件、RO进水泵、RO膜组件、储水柱、排空阀、超滤浓 水阀、RO浓水阀、进水管、出水管、排空管、超滤浓水排放管和RO浓水排放管;所述 进水管、进水泵、精滤组件、超滤膜组件的进水口和出水口、RO进水泵、RO膜组件的 进水口和出水口、储水柱的进水口和出水口、以及出水管通过管路依次连通;所述排空 管的一端连通储水柱的底部，另一端放空;所述排空阀设置在排空管上;所述超滤浓水 排放管的一端连通超滤膜组件的浓水出口，另一端放空;所述超滤浓水阀设置在超滤浓 水排放管上;所述RO浓水排放管的一端连通RO膜组件的浓水出口，另一端放空;所述 RO浓水阀设置在RO浓水排放管上。
一种污水回用装置，还包括进水流量计、超滤浓水流量计、RO浓水流量计和出水流 量计;所述进水流量计设置在进水泵与精滤组件之间的管路上;所述超滤浓水流量计设 置在超滤浓水排放管上，并且其一端连通精滤组件与超滤膜组件之间的管路，另一端连 通超滤浓水阀;所述RO浓水流量计设置在RO浓水排放管上，并且其一端连通RO进水 泵与RO膜组件之间的管路，另一端连通RO浓水阀;所述出水流量计设置在RO膜组件 与储水柱之间的管路上。
一种污水回用装置，还包括超滤液压计和RO液压计;所述超滤液压计设置在精滤 组件与超滤膜组件之间的管路上;所述RO液压计设置在RO进水泵与RO膜组件之间的 管路上。
采用了上述技术方案后，本实用新型具有以下的有益效果：(1)本实用新型的污水 首先经过精滤组件和超滤膜组件过滤后，再经过RO膜组件处理，能够有效降低污水中 的电导率，盐度去除率达到90%～97%，使用寿命长。
(2)本实用新型的进水流量计、超滤浓水流量计、RO浓水流量计和出水流量计能 够分别控制装置进水、超滤膜组件浓水出水、RO膜组件浓水出水和装置出水，通过对各 过滤组件进、出水流量的控制，有效提升各滤组件的过滤效率，从而提升本实用新型的 盐度去除率。
(3)本实用新型的超滤液压计和RO液压计能够监控超滤膜组件和RO膜组件的进 水压力，有效保护超滤膜和RO膜，延长本实用新型的使用寿命。
