申请日2013.11.15
公开(公告)日2014.04.09
IPC分类号C02F11/12
摘要
本实用新型揭示了一种污泥脱水挤压机，包括一用于挤压污泥的挤压部件，所述挤压部件下方设有一螺旋输送机，所述螺旋输送机具有左旋与右旋两种旋向，所述螺旋输送机左旋的出口与一泥饼收集器连接，所述螺旋输送机右旋的出口与一集水池连接，所述螺旋输送机与所述集水池之间通过一管道连通，所述管道上设有一疏通口，所述疏通口上设有一疏通口盖。本实用新型的污泥脱水挤压机通过设置具有左旋与右旋两种旋向的螺旋输送机，可分别将泥饼和污水输送至泥饼收集器和集水池中，无需后续处理，即可完成泥饼和污水的各自收集，提高了污泥处理效率和自动化水平;管道上设有的疏通口可用于疏通随污水流下的细小泥沙，防止管道堵塞。
权利要求书
1.一种污泥脱水挤压机，包括一用于挤压污泥的挤压部件，其特征在于：所述挤压部件下方设有一螺旋输送机，所述螺旋输送机具有左旋与右旋两种旋向，所述螺旋输送机左旋的出口与一泥饼收集器连接，所述螺旋输送机右旋的出口与一集水池连接，所述螺旋输送机与所述集水池之间通过一管道连通，所述管道上设有一疏通口，所述疏通口上设有一疏通口盖。
2.根据权利要求1所述的污泥脱水挤压机，其特征在于：所述疏通口与所述疏通口盖之间设有密封件。
3.根据权利要求1所述的污泥脱水挤压机，其特征在于：所述挤压部件上设有一进泥口，所述进泥口与一调理池连接。
说明书
污泥脱水挤压机
技术领域
本实用新型属于污泥处理技术领域，尤其涉及一种污泥脱水挤压机。
背景技术
目前，不管是废弃物、生活垃圾净化处理、河道清淤、污水处理还是工业废水处理，都会产生污泥，而这些污泥一般都有较高含水量，因此体积较大，给填埋等后处理及运输带来不便。现有技术中，在对污泥进行脱水之前，需要经过一个调理池来处理原始的污泥，脱去一部分的水，然后输入污泥脱水挤压机中进行挤压脱水，最终形成泥饼。污泥脱水挤压机下方设有一个筛网，挤压污泥产生的水及少量的泥沙掉落至筛网下方，脱水完成后，污泥脱水挤压机松开泥饼，泥饼掉落至筛网上。但是，此装置不能分别自动收集泥饼和污水，后处理的工作量大，影响污泥处理的效率。
发明内容
鉴于上述现有技术存在的缺陷，本实用新型的目的是提出一种污泥脱水挤压机。
本实用新型的目的将通过以下技术方案得以实现：

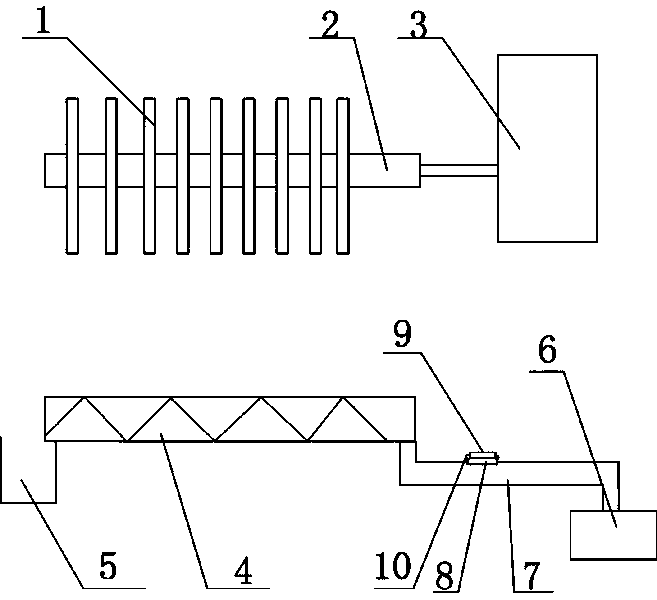

一种污泥脱水挤压机，包括一用于挤压污泥的挤压部件，所述挤压部件下方设有一螺旋输送机，所述螺旋输送机具有左旋与右旋两种旋向，所述螺旋输送机左旋的出口与一泥饼收集器连接，所述螺旋输送机右旋的出口与一集水池连接，所述螺旋输送机与所述集水池之间通过一管道连通，所述管道上设有一疏通口，所述疏通口上设有一疏通口盖。
优选的，上述的污泥脱水挤压机，其中：所述疏通口与所述疏通口盖之间设有密封件。
优选的，上述的污泥脱水挤压机，其中：所述挤压部件上设有一进泥口，所述进泥口与一调理池连接。
本实用新型的突出效果为：本实用新型的污泥脱水挤压机通过设置具有左旋与右旋两种旋向的螺旋输送机，可分别将泥饼和污水输送至泥饼收集器和集水池中，无需后续处理，即可完成泥饼和污水的各自收集，提高了污泥处理效率和自动化水平;管道上设有的疏通口可用于疏通随污水流下的细小泥沙，防止管道堵塞。
