申请日2013.11.15
公开(公告)日2014.04.09
IPC分类号C02F11/14
摘要
本实用新型揭示了一种污泥加药搅拌装置,包括一搅拌电机,所述搅拌电机与一转轴连接,所述转轴上固定连接有复数个的旋转桨,所述转轴为中空杆状,所述转轴的上部开设有一进药口,所述进药口下方的所述转轴上均匀开设有复数个的出药口;还包括一套设于所述转轴上的固定盒,所述转轴相对所述固定盒转动,所述进药口位于所述固定盒中,所述固定盒与一加药泵连通。本实用新型的一种污泥加药搅拌装置实现了边加药边搅拌,使药剂在原泥中分散均匀,提高了搅拌效率,增强了加药脱水处理的效果,充分利用药剂,减少浪费,节约了生产成本。
权利要求书
1.一种污泥加药搅拌装置,包括一搅拌电机,所述搅拌电机与一转轴连接,所述转轴上固定连接有复数个的旋转桨,其特征在于:所述转轴为中空杆状,所述转轴的上部开设有一进药口,所述进药口下方的所述转轴上均匀开设有复数个的出药口;还包括一套设于所述转轴上的固定盒,所述转轴相对所述固定盒转动,所述进药口位于所述固定盒中,所述固定盒与一加药泵连通。
2.根据权利要求1所述的一种污泥加药搅拌装置,其特征在于:所述转轴和所述固定盒之间设有密封件。
3.根据权利要求1所述的一种污泥加药搅拌装置,其特征在于:所述转轴上固定连接有2叶~4叶的旋转桨,所述旋转桨沿径向均匀分布。
4.根据权利要求1所述的一种污泥加药搅拌装置,其特征在于:每个所述出药口处分别设有一单向阀。
说明书
一种污泥加药搅拌装置
技术领域
本实用新型属于污泥处理技术领域,尤其涉及一种污泥加药搅拌装置。
背景技术
目前,污水处理流程为先将含水率较高的原泥加入到调理池中,再将药剂加入到调理池中,然后用搅拌机进行搅拌,经过该处理完成后得到含水率较低的干泥,然后进行下一步的处理。但是,由于原泥的物理属性,这种方法加入的药剂,即使进行了搅拌,也往往不能搅拌均匀,从而影响加药脱水处理的效果,同时也容易造成药剂的浪费。
发明内容
鉴于上述现有技术存在的缺陷,本实用新型的目的是提出一种污泥加药搅拌装置。
本实用新型的目的将通过以下技术方案得以实现:

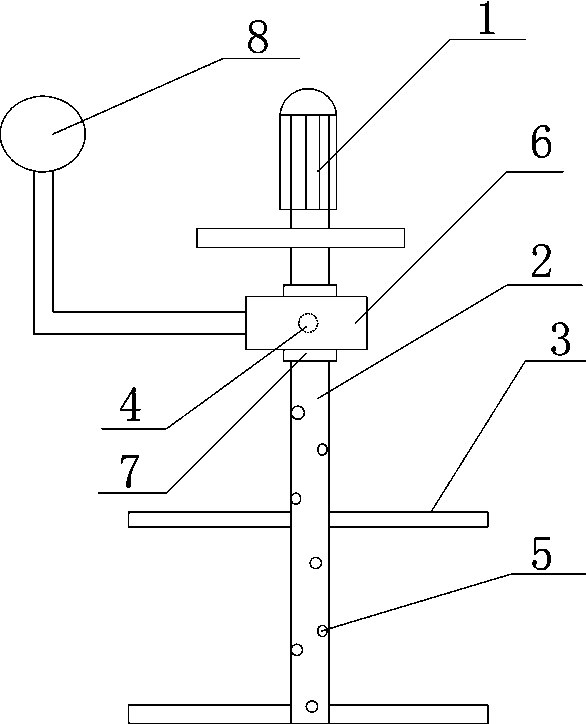

一种污泥加药搅拌装置,包括一搅拌电机,所述搅拌电机与一转轴连接,所述转轴上固定连接有复数个的旋转桨,所述转轴为中空杆状,所述转轴的上部开设有一进药口,所述进药口下方的所述转轴上均匀开设有复数个的出药口;还包括一套设于所述转轴上的固定盒,所述转轴相对所述固定盒转动,所述进药口位于所述固定盒中,所述固定盒与一加药泵连通。
优选的,上述的一种污泥加药搅拌装置,其中:所述转轴和所述固定盒之间设有密封件。
优选的,上述的一种污泥加药搅拌装置,其中:所述转轴上固定连接有2叶~4叶的旋转桨,所述旋转桨沿径向均匀分布。
优选的,上述的一种污泥加药搅拌装置,其中:每个所述出药口处分别设有一单向阀。
本实用新型的突出效果为:本实用新型的一种污泥加药搅拌装置实现了边加药边搅拌,使药剂在原泥中分散均匀,提高了搅拌效率,增强了加药脱水处理的效果,充分利用药剂,减少浪费,节约了生产成本。
