申请日2012.11.15
公开(公告)日2013.01.30
IPC分类号C02F3/12
摘要
一种用于微污染水源水处理的复合式膜生物反应装置，它涉及一种复合式膜生物反应装置，具体涉及一种用于微污染水源水处理的复合式膜生物反应装置。本发明为了解决现有膜生物反应器对微污染水的除污染效果差，自身膜污染严重，且膜组件使用寿命短的问题。本发明的凹凸棒土和活性污泥混合液装填在反应容器内，进水泵通过管路与配水箱连接，进水泵还通过管路与反应容器连接，空气泵的输出端与进水泵和反应容器之间的管路连通，膜组件安装在反应容器内，且膜组件浸没在凹凸棒土和活性污泥混合液内，膜组件的输出端通过管路与出水泵的输入端连接，出水泵的输出端通过管路与清水箱连接。本发明用于处理污水。
权利要求书

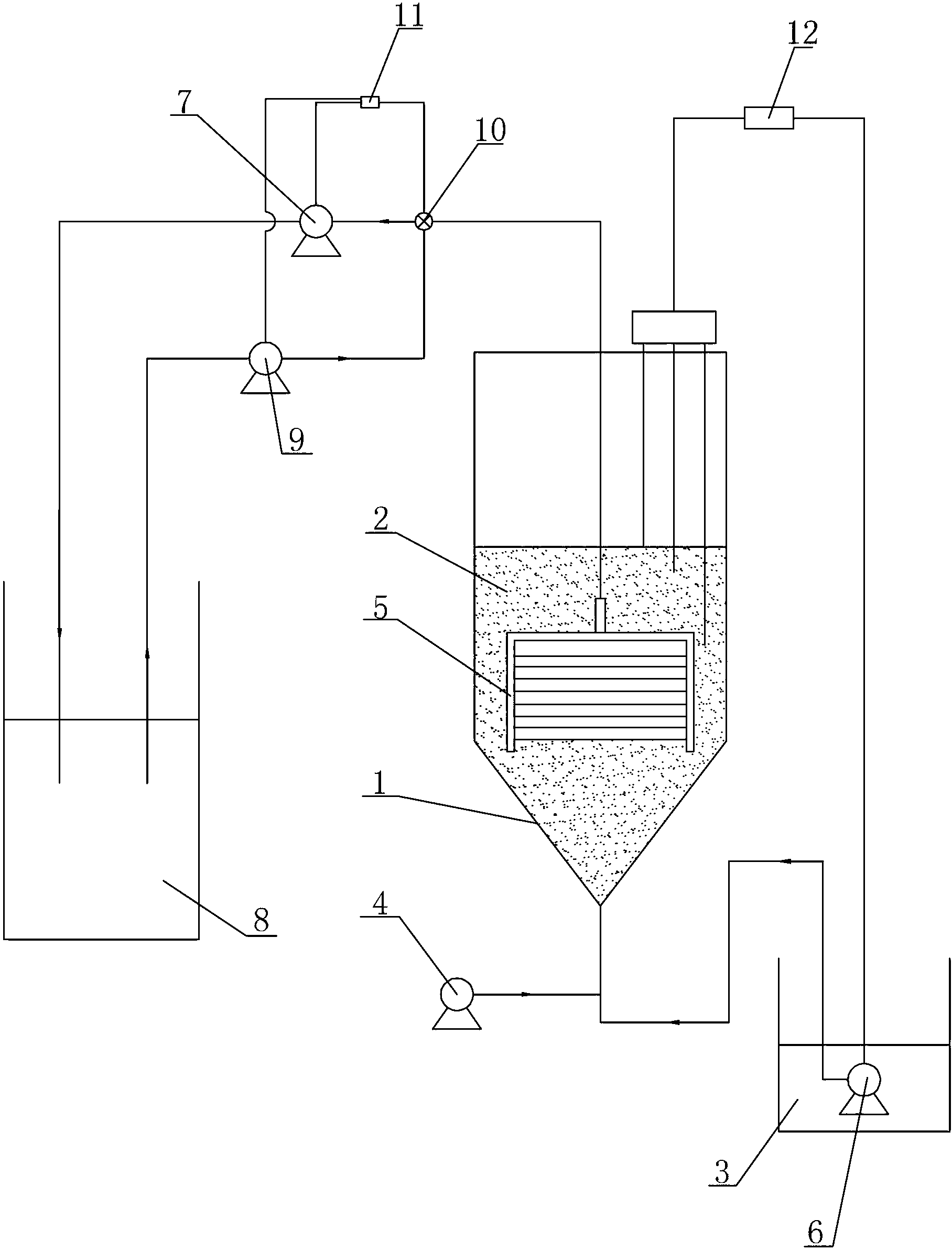

1.一种用于微污染水源水处理的复合式膜生物反应装置，其特征在于：所述一种用于 微污染水源水处理的复合式膜生物反应装置包括反应容器(1)、凹凸棒土和活性污泥混合 液(2)、配水箱(3)、空气泵(4)、膜组件(5)、进水泵(6)、出水泵(7)和清水箱(8)， 凹凸棒土和活性污泥混合液(2)装填在反应容器(1)内，进水泵(6)通过管路与配水箱 (3)连接，进水泵(6)还通过管路与反应容器(1)连接，空气泵(4)的输出端与进水 泵(6)和反应容器(1)之间的管路连通，膜组件(5)安装在反应容器(1)内，且膜组 件(5)浸没在凹凸棒土和活性污泥混合液(2)内，膜组件(5)的输出端通过管路与出水 泵(7)的输入端连接，出水泵(7)的输出端通过管路与清水箱(8)连接。
2.根据权利要求1所述一种用于微污染水源水处理的复合式膜生物反应装置，其特征 在于：所述一种用于微污染水源水处理的复合式膜生物反应装置还包括反冲洗泵(9)、电 磁阀(10)和时间继电器(11)，电磁阀(10)安装在出水泵(7)与膜组件(5)之间的管 路上，反冲洗泵(9)的输入端通过管路与清水箱(8)连接，反冲洗泵(9)的输出端通过 管路与电磁阀(10)连接，时间继电器(11)的两个控制端分别与出水泵(7)和反冲洗泵 (9)连接。
3.根据权利要求1所述一种用于微污染水源水处理的复合式膜生物反应装置，其特征 在于：所述一种用于微污染水源水处理的复合式膜生物反应装置还包括水位控制器(12)， 水位控制器(12)安装在凹凸棒土和活性污泥混合液(2)中，水位控制器(12)用于控制 进水泵(6)的开启与闭合状态。
说明书
一种用于微污染水源水处理的复合式膜生物反应装置
技术领域
本发明涉及一种复合式膜生物反应装置，具体涉及一种用于微污染水源水处理的复 合式膜生物反应装置。
背景技术
目前，在污水、废水处理领域，膜生物反应器在全球范围内得到了迅速的发展，已 经成为备受欢迎的高效污水处理技术之一，但是由于微污染水源水的有机负荷比较低，以 及膜生物反应器的本身所存在的膜污染等问题，使得膜生物反应器在微污染水处理领域中 的应用还受到限制。现有膜生物反应器对微污染水的除污染效果差，自身膜污染严重，且 膜组件使用寿命短。
发明内容
本发明为解决现有膜生物反应器对微污染水的除污染效果差，自身膜污染严重，且 膜组件使用寿命短的问题，进而提出一种用于微污染水源水处理的复合式膜生物反应装 置。
本发明为解决上述问题采取的技术方案是：本发明包括反应容器、凹凸棒土和活性 污泥混合液、配水箱、空气泵、膜组件、进水泵、出水泵和清水箱，凹凸棒土和活性污泥 混合液装填在反应容器内，进水泵通过管路与配水箱连接，进水泵还通过管路与反应容器 连接，空气泵的输出端与进水泵和反应容器之间的管路连通，膜组件安装在反应容器内， 且膜组件浸没在凹凸棒土和活性污泥混合液内，膜组件的输出端通过管路与出水泵的输入 端连接，出水泵的输出端通过管路与清水箱连接。
本发明的有益效果是：本发明中凹凸棒土和活性污泥混合液的加入使得活性污泥的粒 径更趋均匀，污泥絮体的凝聚力增强，污泥活性增强，而且凹凸棒土和活性污泥混合液的 具有离子交换作用，能够快速吸附水中的氨氮和其他微污染物质，吸附的氨氮进一步被凹 凸棒土和活性污泥混合液表面和孔隙内的微生物降解，使系统的除污染能力得到提高;凹 凸棒土和活性污泥混合液质轻、吸附能力强、不会向水中释放有毒物质，凹凸棒土和活性 污泥混合液与活性污泥的混合液在水流和曝气的作用下充分混合且处于流化状态，其剪切 力使得水中污染物质不易在膜表面粘附，尤其是中空纤维膜，在混合液中不停的摆动，具 有很好的自净效果，膜表面形成的滤饼层也比较疏松，减轻了膜清洗强度。该膜生物反应 器选择在底部进水，这种进水方式一方面可有效减轻进水中的颗粒污染物对膜组件造成的 污染或破坏，另一方面也可减轻进水对膜组件的水流冲击所造成的机械磨损，从而有效地 延长了膜组件的使用寿命。采用间歇反冲洗的运行方式，可有效减缓膜污染速率和膜通量 衰减速率，使得膜通量在较长的时间内保持稳定。本发明适用于受氨氮污染的微污染水源 水的处理。
