申请日2012.11.16
公开(公告)日2013.07.31
IPC分类号F16J12/00
摘要
本实用新型涉及一种水处理设备压力容器，压力容器包括外层和内衬层，其中外层采用玻璃钢层，内衬层采用塑料层，在外层与内衬层之间设有金属增强层。所述的金属增强层为金属板、有孔金属板或金属网。本实用新型的水处理设备压力容器在壁内设有金属增强层，可大大提高承压能力，保证使用的安全性，内衬用塑胶滚塑一次成型，防渗效果非常好，解决了玻璃钢内衬塑胶分层，使强度进一步增强，金属可遮挡紫外线，延长塑胶的寿命，耐疲劳性也大幅度提高。
权利要求书
1.一种水处理设备压力容器，压力容器包括外层和内衬层，其中外层采用玻璃钢层，内衬层采用塑料层，其特征在于,在外层与内衬层之间设有金属增强层。
2.根据权利要求1所述的水处理设备压力容器，其特征在于，所述的金属增强层为金属板、有孔金属板或金属网。
3.根据权利要求1所述的水处理设备压力容器，其特征在于，所述的玻璃钢层采用树脂基玻璃纤维复合材料。
4.根据权利要求1所述的水处理设备压力容器，其特征在于，所述的压力容器呈筒状,在其两端设有封头盖，封头盖顶部设有开口。
说明书
一种水处理设备压力容器
技术领域
本实用新型涉及一种水处理设备技术领域，这里特指一种水处理设备的压力容器结构。
背景技术
目前市场上水处理设备的压力容器，一般采用玻璃钢的增强层和塑胶材料内衬层，或者采用金属材料内衬橡胶。其中它们存在各自缺点：玻璃钢内衬塑胶压力容器承压相对较差，安全系数较低;玻璃钢和塑胶粘接不牢固，容易分层;塑胶耐候性较差，在恶劣环境下寿命短。金属内衬橡胶的压力容器外表耐腐蚀性差，维护复杂;橡胶是单片贴在金属上，接缝会渗漏，直接腐蚀金属，寿命缩短。
实用新型内容
本实用新型针对上述技术问题,提供高强度，耐腐蚀的水处理设备压力容器。
为实现上述目的，本实用新型采用如下的技术方案：

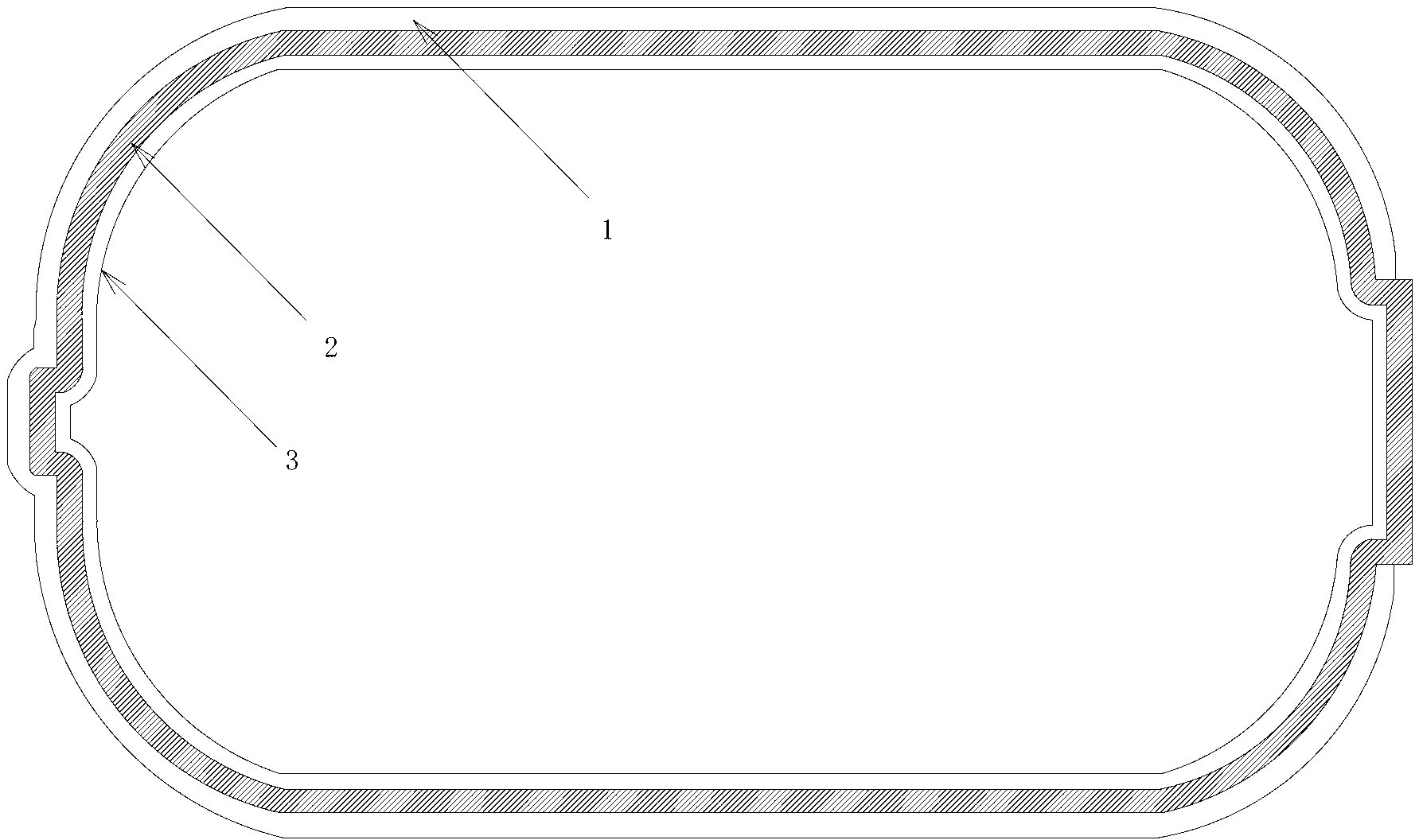

一种水处理设备压力容器，压力容器包括外层和内衬层，其中外层采用玻璃钢层，内衬层采用塑料层，在外层与内衬层之间设有金属增强层。
所述的金属增强层为金属板、有孔金属板或金属网。
所述的玻璃钢层采用树脂基玻璃纤维复合材料。
所述的压力容器呈筒状,在其两端设有封头盖，封头盖顶部设有开口。
本实用新型的有益效果在于：本实用新型的水处理设备压力容器在壁内设有钢板、有孔钢板或钢丝网的金属增强层，可大大提高承压能力，保证使用的安全性，内衬用塑胶滚塑一次成型，防渗效果非常好，解决了玻璃钢内衬塑胶分层，使强度进一步增强，金属可遮挡紫外线，延长塑胶的寿命，耐疲劳性也大幅度提高。
