公开(公告)日2013.06.12
IPC分类号C02F11/18; C02F11/12
摘要
本实用新型公开了污泥资源化利用干化系统，主要由脱水污泥仓、进料输送机、干化机、出料输送机、干污泥仓、余热锅炉、旋风分离器、第一喷淋塔、第二喷淋塔、废气燃烧器和烟囱组成。本实用新型的有益效果是：利用余热锅炉热源间接加热，可以进一步降低污泥含水率，具有高效热能回收，干化机可使一般污泥含水率约为80%很快降低到40%左右，明显降低了污泥的含水量;并配有空气循环系统，迅速带走污泥蒸发的水分;本实用新型采用全封闭系统，设置有空气净化系统，减少了污泥的二次污染，干化后污泥能到达资源化利用的要求。
权利要求书

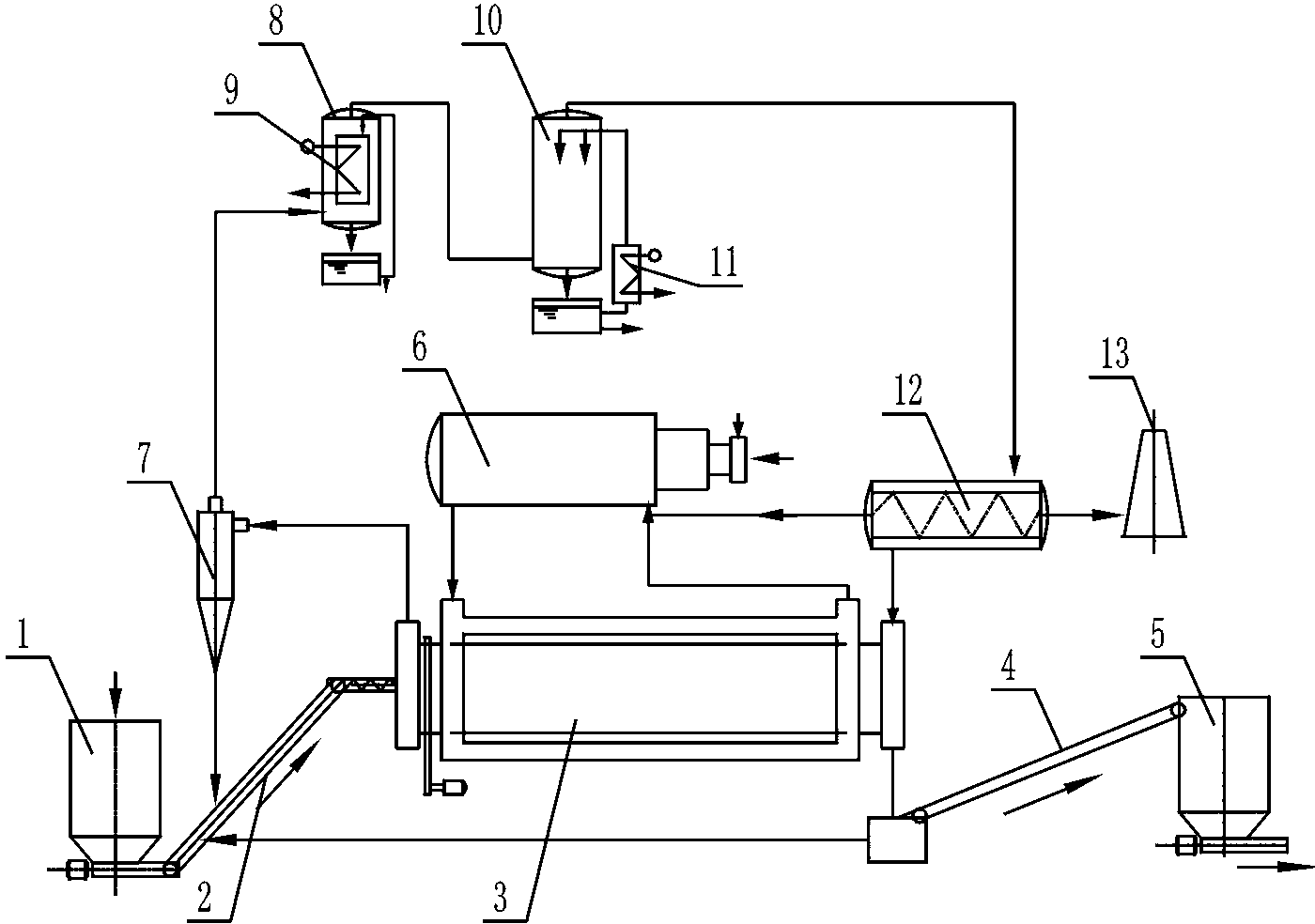

1.污泥资源化利用干化系统，主要由脱水污泥 仓(1)、进料输送机(2)、干化机(3)、出料输送机(4)、干污泥仓(5)、余热锅炉(6)、旋风分离器(7)、第一喷淋塔(8)、第二喷淋塔(10)、废气燃烧器(12)和烟囱(13)组成，其特征在于：所述脱水污泥仓(1)与干化机(3)之间设置有进料输送机(2);所述干化机(3)与干污泥仓(5)之间设置有出料输送机(4)。
2.根据权利要求1所述的污泥资源化利用干化系统，其特征在于：所述干化机(3)的热风循环空气出口用管道依次连接风分离器(7)、第一喷淋塔(8)、第二喷淋塔(10)和废气燃烧器(12)。
3.根据权利要求1所述的污泥资源化利用干化系统，其特征在于：所述第一喷淋塔(8)设置有内置热交换器(9)。
4.根据权利要求1所述的污泥资源化利用干化系统，其特征在于：所述第二喷淋塔(10)设置有外置热交换器(11)。
说明书
污泥资源化利用干化系统
技术领域
本实用新型涉及污泥资源化利用干化系统，属于环保污泥处理技术领域。
背景技术
随着我国的城市化进程加快，工业生产的迅速发展，城市人口的增加，城市工业废水与生活污水的排放量日益增多，城市污水处理率也逐年提高，城市污水处理厂的污泥产量也急剧增加。污水处理厂要排放大量的剩余污泥，数量巨大的污泥需要做进一步处理，如果污泥得不到合理处理，将造成二次污染。据统计，现全国投运的城镇污水处理设施共上千座，每年产生污泥(干重)1000万吨以上，而且年增长率近10%，污水污泥的处理处置费用较高，在我国污水处理厂的全部建设费用中，用于处理污泥的占20%～50%。污水污泥的成分很复杂，除含有大量的水分外，还含大量有用资源。目前对于城市污泥处理方法有多种，一般有填埋、焚烧和综合利用，但在资源化利用之前，需对污泥进行预处理，进行调理，包括浓缩、脱水、干燥。经过干化后的污泥，可运用于土地改良，建材利用等。如何降低污泥的含水率，这是污泥处理的重要任务，在干化过程中还应避免二次污染产生。
实用新型内容
本实用新型的目的在于提供一种污泥资源化利用干化系统，利用热源间接加热，可以进一步降低污泥含水率，具有高效热能回收，自动化程度高，有效避免二次污染产生的特点。
本实用新型的目的通过下述技术方案实现：污泥资源化利用干化系统，主要由脱水污泥仓、进料输送机、干化机、出料输送机、干污泥仓、余热锅炉、旋风分离器、第一喷淋塔、第二喷淋塔、废气燃烧器和烟囱组成，其特征在于：所述脱水污泥仓与干化机之间设置有进料输送机;所述干化机与干污泥仓之间设置有出料输送机。
所述干化机的热风循环空气出口用管道依次连接风分离器、第一喷淋塔、第二喷淋塔和废气燃烧器。
所述第一喷淋塔设置有内置热交换器。
进一步的，所述第二喷淋塔设置有外置热交换器。
综上所述，本实用新型的有益效果是：利用余热锅炉热源间接加热，可以进一步降低污泥含水率，具有高效热能回收，干化机可使一般污泥含水率约为80%很快降低到40%左右，明显降低了污泥的含水量;并配有空气循环系统，迅速带走污泥蒸发的水分;本实用新型采用全封闭系统，设置有空气净化系统，减少了污泥的二次污染，干化后污泥能到达资源化利用的要求。
