申请日2013.04.02
公开(公告)日2013.10.23
IPC分类号B01D29/46
摘要
叠螺污泥脱水机的过滤组件，所述的过滤组件包括把持棒、静环和动环;若干个静环和动环套叠于螺旋轴的外围;每两个静环之间放一个动环;所述的静环由环形主体和若干个沿圆周方向伸出环形主体的固定耳组成;每个固定耳分别插接固定在与之对应的把持棒上开的与之适配的槽内;所述的把持棒的两端分别与上组片和下组片固定连接;螺旋轴与把持棒平行;每个静环至少有三个固定耳，把持棒数量至少有三个。本实用新型在保证设备碟片平整度的前提下，降低了生产成本，同时降低了设备的维护费用;碟片组在安装过程中，简单、方便、效率高。
权利要求书

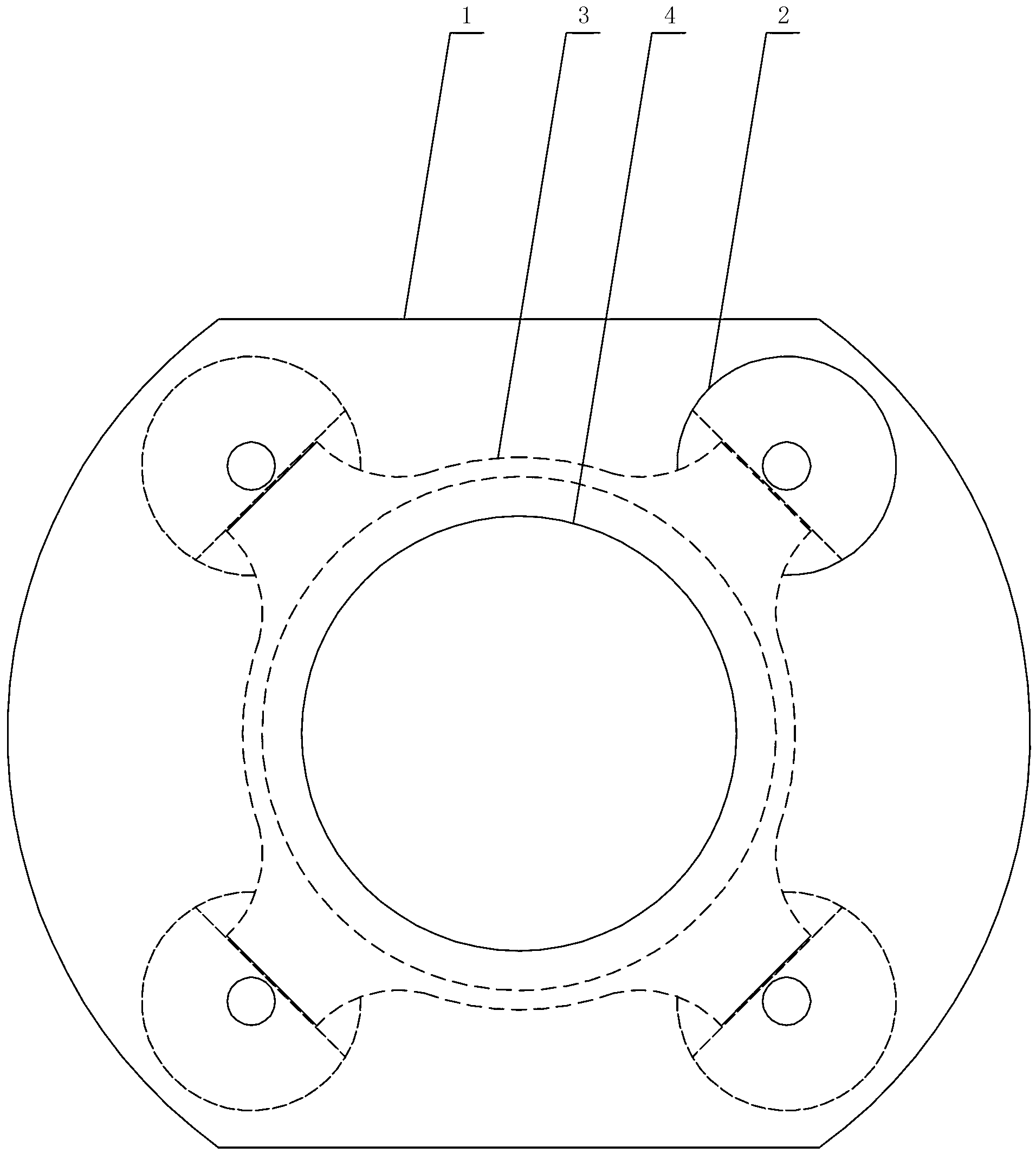

1.叠螺污泥脱水机的过滤组件，其特征在于：所述的过滤组件包括 把持棒(2)、静环(3)和动环(4);若干个静环(3)和动环(4) 套叠于螺旋轴的外围;每两个静环(3)之间放一个动环(4);所述 的静环(3)由环形主体(9)和若干个沿圆周方向伸出环形主体(9) 的固定耳(5)组成;每个固定耳(5)分别插接固定在与之对应的把 持棒(2)上开的与之适配的槽(8)内;所述的把持棒(2)的两端 分别与上组片(1)和下组片(7)固定连接;螺旋轴与把持棒(2) 平行;每个静环至少有三个固定耳(5)，把持棒(2)数量至少有三 个。
2.如权利要求1所述的叠螺污泥脱水机的过滤组件，其特征在于： 所述动环(4)的大小以可以被把持棒(2)限位，不掉出为标准。
3.如权利要求1或2所述的叠螺污泥脱水机的过滤组件，其特征在 于：每个静环(3)上的固定耳数量与把持棒(2)的数量相同，数量 为3～16个。
说明书
叠螺污泥脱水机的过滤组件
技术领域
本实用新型属于叠螺污泥脱水机制造领域，具体而言涉及一种叠螺污泥脱水机的过滤组件。
背景技术
叠螺污泥脱水机主体是由静环、动环和螺旋轴组成，动环和静环之间通过垫片形成滤缝，当螺旋推动轴转动时，设在推动轴外围的静环、动环做相对移动，水从相对移动的叠片间隙中滤出，实现快速浓缩脱水。
叠螺污泥脱水机近几年在污水脱水行业有了广泛的应用，既适用于高浓度的污泥脱水，又适用于低浓度的污泥脱水;同时，适用于市政污水、化工、印染等各个行业的污泥脱水。
但叠螺污泥脱水机本身具有自己的缺点：一是前期投资成本过高;二是静环、动环、螺旋轴在长期运行过程中会有磨损现象，累积运行一段时间后需要更换，造成维护成本高。
为了更好的提高叠螺污泥脱水机的性能，一部分单位和研发人员进行了深入的研究实用新型，并对研发成果进行了专利申报。较有代表性的有：泰州康泰环保科技有限公司申报的专利易维护叠螺污泥脱水机，专利号201020287795.6中，描述了一种易维护叠螺污泥脱水机，包括机座、具有螺旋叶片的螺旋轴、驱动该螺旋轴转动的电机以及套叠于螺旋轴外围的滤片组，所述滤片组由若干个在轴向方向交叉间隔设置的扇形环状定片和动环组成，所述扇形环状定片和动环分别贯穿于相应的支撑轴之上并使处于同一轴向纵截面的定片相对于螺旋轴线保持对称、处于同一轴向纵截面的定片构成圆环状。
上海日鹤环保设备技术有限公司申请的叠片螺旋式固液分离机，专利申请号200920074199.7中，公开了一种叠片螺旋式固液分离机， 其滤体是由定环、动环、调整片和螺旋轴构成，螺旋轴径向上设有交错排列的定环和动环，定环和动环之间的间隙由调整片调整，定环由定环串杆串接在一起，螺旋轴带动动环游动，其创新点在于，定环和/或动环是由2片或2片以上的小片拼接而成。
上海同臣环保科技有限公司申请的叠螺式污泥脱水机，专利申请号200920208027.4中，此实用新型专利公开了一种叠螺是污泥脱水机，包括外壳、固定板、活动板、螺旋轴、螺旋片、螺杆、调整块、滤液回收装置、给泥箱、排泥箱、变频电机和引导装置，其特征在于在外壳内部排列相互间隔的若干个环状固定板和环状活动板成同心状，螺旋杆贯穿于每个固定板边缘的调整块，螺旋轴上面配有轴向一体化的螺旋片，器左右设置给泥箱和排泥箱，并在螺旋轴一侧连接变频电机，在排泥箱下面设置引导装置，若干个固定板下方设置滤液回收装置。本专利中的固定板和活动板都是由两个或两个以上的零件经拼接而成。
发明内容
本专利所要解决的问题就是克服现有技术的不足之处，提供一种成本更低的、更加方便安装且损耗更小的叠螺污泥脱水机的过滤组件。
本实用新型是通过以下技术方案实现的：
叠螺污泥脱水机的过滤组件，所述的过滤组件包括把持棒、静环和动环;若干个静环和动环套叠于螺旋轴的外围;每两个静环之间放一个动环;所述的静环由环形主体和若干个沿圆周方向伸出环形主体的固定耳组成;每个固定耳分别插接固定在与之对应的把持棒上开的与之适配的槽内;所述的把持棒的两端分别与上组片和下组片固定连接;螺旋轴与把持棒平行;每个静环至少有三个固定耳，把持棒数量至少有三个。
使用时，由于把持棒的阻挡，致使动环被限制在三个或三个以上把持棒所构成的限位空间里。故而把持棒对动环起到了限位支撑作用。因此所述的动环大小以可以被把持棒限位，不掉出为标准。
静环可以由金属、塑料、树脂铸造切割加工而成。把持棒的材质可以为金属、塑料加工而成。静环的固定耳随着静环直径的增大而增多，每个静环上的固定耳数量与把持棒的数量相同，优选为3～16个。
本实用新型与现有技术相比的有益效果是：在保证设备碟片——即动环、静环平整度的前提下，降低了生产成本;过滤组件——即静环的把持方式无螺栓孔，无垫片，节约静环的原材料，因为原有带螺栓孔的静环为了保证静环的强度，需要很大的螺栓耳，浪费材料;在安装过程中，简单、方便、效率高;过滤组件的把持方式，避免了螺栓的螺纹在污水中受到腐蚀，不易拆卸的难点;本发明的动静环为一体式碟片，比前述专利中组合式的动静环具有平整度高、运行稳定的特点。
