申请日2013.04.03
公开(公告)日2013.07.10
IPC分类号C02F3/34
摘要
本发明公开了一种生活废水自动回用器，在一个箱体内包括：进废水栅格、废水沉淀栅格、生物菌床栅格、排泥栅格和中水栅格，所述进废水栅格、废水沉淀栅格、生物菌床栅格、排泥栅格、生物处理栅格由底部孔相互连通，其中沉淀栅格与中水栅格之间设有过滤器，实现了生活污水生态处理成为回用中水，由废水自动回用器把自来水管压转化成对箱内中水压升回用的动力，本发明的优点在于：实现就地生活废水生物处理，不需电机耗能可实现生活废水自动回用。
权利要求书
1.无电机生活废水自动回用器，其特征在于：包括相互连通的进废水格栅、 废水沉淀格栅、生物处理格栅、排泥格栅和中水格栅，所述进废水格栅和中水 格栅之间设有过滤器，一个箱体外装有废水接口若干个，箱体内有进废水栅格、 废水沉淀栅格、生物菌床栅格、排泥栅格和中水栅格，所述进废水栅格、废水 沉淀栅格、生物菌床栅格、排泥格栅生物处理栅格由底部孔相互连通，其中进 废水栅格与中水栅格之间设有过滤器，内置有废水自动回用器组成。
2.根据权利要求书1所述的无机电生活废水自动回用器，其特征在于，所 述生物处理栅格底部放置微生物蜂窝着床件、生活废水自动回用器有箱盖，箱 盖四周壁围高出箱体为悬空状，四周壁围上有通气孔。
3.根据权利要求书1所述的无机电生活废水自动回用器，其特征在于，所 述排泥栅格内装有虹吸排泥器，所述虹吸排泥器包括外壁和设置在外壁内部的 第一隔板和第二隔板;外壁下部有若干进泥口，所述第一隔板与底密封，第一 隔板上部距排泥器顶部15～25mm;所述第二隔板与排泥器顶部密封，第二下部 距排泥器底部15～25mm;第二隔板内为虹吸排泥管，虹吸排泥管上口高出生活 废水自动回用器箱的底部50mm～100mm，下口延伸出生活废水自动回用器箱的 底部10mm以上。
4.根据权利要求书1所述的无机电生活废水自动回用器，过滤器包括过滤 板和过滤料盒，过滤板为栅格边固定件，与过滤料盒圆心正中用螺丝动配连接， 过滤板与过滤料盒之间形成腔体，腔体面积内布满有1mm左右贯穿孔，所述过 滤料盒内设有至少一根隔离筋条，滤料盒空腔内装石英砂等过滤料组成。
5.根据权利要求书1所述的无机电生活废水自动回用器，包括缸部和自动 化转换部：所述缸部设有制动缸二个、中间并列放置被动缸、三个缸体并列、 三个缸底座、缸上座都联为一个整体;制动缸和被动缸分别设有活塞杆和活塞; 制动缸活塞杆和被动缸活塞杆的顶部由挑杆相连接并固定为一体，挑杆有凸出 拨差;所述自动化控制部在缸盖上部，设有开关，所述开关内部从后到前依次 设有后瓷片、中瓷片架和前瓷片，所述前瓷片和被动缸活塞杆之间二边等距设 有并列二根移杆，所述二根移杆为长方形空腔，长方形空腔内有中心孔，中心 孔内分别装入伸缩杆滑轮肖，伸缩杆滑轮紧靠中瓷片架中间腰边;二根移动杆 长方形空腔内分别动配连接挑杆拨差。
说明书
无电机生活废水自动回用器
技术领域
本发明涉及一种对生活废水就地进行生物处理成为回用中水，结合以 转化自来水管压能把中水由底平面向上压升的动力器，是一台完整的生活废水 自动回用器。
背景技术
现有的生活废水回用技术，国内外均采用废水集中处理，分管分质回 用的方案，或用分散回用的方法、都是废水末经处理，以上方案方法要用电机 耗能实施，投资大、工程大、形成废水收集难、处理难、污泥堆积成患造成次 生灾害，推广应用难、并長期产生运营费用。
发明内容
本发明是提供一种完整的生活废水就地回用技术方法：应用微生物 对生活废水处理成合格生态中水、应用自来水管压转化成的动力压升器，把处 在地平面的中水象自来水一样方便使用，不需要电机消耗能源，整个过程全自 动完成，达到把生活废水再回用化解在人类日常生活中的目的。
为了解决上述问题，本发明提供了如下的技术方案：

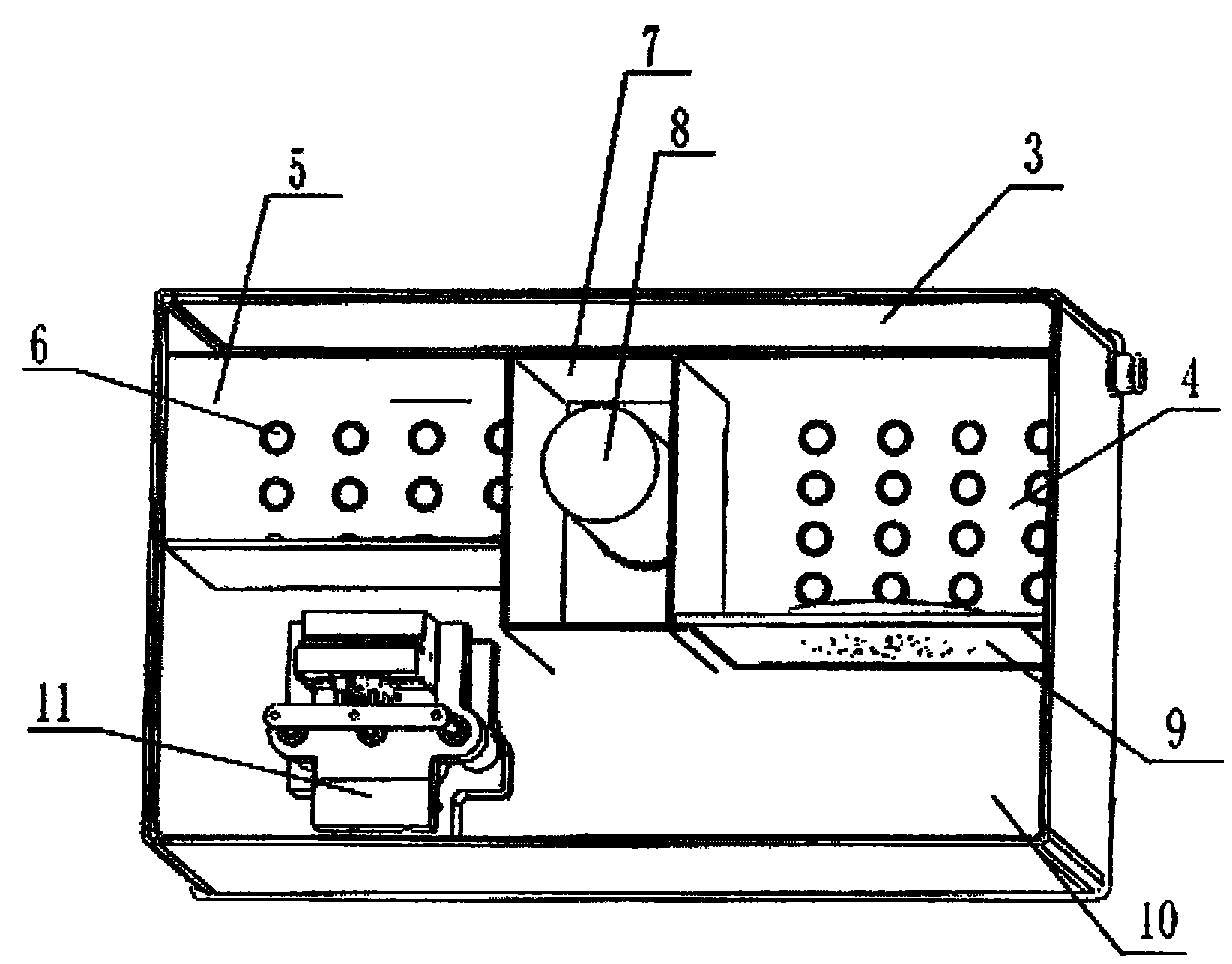

无电机生活废水自动回用器，箱体装有废水接口若干个，箱体内有废 水进水栅格、沉淀栅格、生物菌栅格、生物菌着床、排泥栅格和虹吸排泥器、 过滤器、中水栅格、废水压升器、生活废水回用器箱盖组成;
进废水栅格、废水沉淀栅格、生物菌床栅格、排泥格栅生物处理栅格 由底部孔相互连通，其中沉淀栅格与中水栅格之间设有过滤器，中水栅格内置 有废水自动回用器;
生物菌床栅格、生物菌床栅格底部放置微生物菌群蜂窝状附着床、生 活废水自动回用器有箱盖，箱盖四周壁围高出箱体，四周壁围上有通气孔为悬 空状;
排泥栅格，排泥栅格内装有虹吸排泥器、所述虹吸排泥器，包括外壁 和设置在外壁内部第一隔板和第二隔板;外壁下边有进泥口若干，第一隔板与 底密封、上部为储水溢流口、溢流口与排泥器顶部贯通高度20mm左右;第二隔 板与排泥器顶部密封，下部贯通高度20mm左右;第二隔板内为虹吸排泥管，虹 吸排泥管上口高出生活废水自动回用器箱的底部50mm至100mm之间，下口透出 生活废水自动回用器箱的底部10mm以上;
所述过滤器，过滤器包括过滤板和过滤料盒，过滤板为栅格边固定件， 与过滤料盒圆心正中用螺丝动配连接，过滤板与过滤料盒之间形成腔体，腔体 内布满有1mm左右贯穿孔，所述过滤料盒内设有至少一根料盒隔条，过滤料盒 空腔内装石英砂等过滤料组成;
废水压升器，包括缸部和自动化转换部：
所述缸部设有制动缸二个、中间并列放置被动缸、三个缸体并列、三 个缸底座、缸上座都联为一个整体;制动缸和被动缸分别设有活塞杆和活塞; 制动缸活塞杆和被动缸活塞杆的顶部由挑杆相连接并固定为一体，挑杆有凸出 拨差;
所述自动化控制部在缸盖上部，设有开关，所述开关内部从后到前依 次设有后瓷片、中瓷片、前瓷片，和中瓷片架;所述前瓷片和被动缸活塞杆之 间二边等距设有并列二根移动杆，所述二根移动杆为长方形空腔，长方形空腔 内有中心孔，中心孔内分别装入弹簧伸缩件滑轮轴，弹簧伸缩件滑轮紧靠中瓷 片架中间二侧腰边;二根移动杆长方形空腔内分别动配连接挑杆拨差。
有益效果：
本发明一次性投入经训化的微生物菌群对生活废水生态处理，长期有 效。
本发明排泥器利用虹吸现象自动排泥、无需机电、无污泥堆积。
本发明过滤器采用活动过滤装置及内垫滤料，免拆卸清洗。
本发明回收转化自来水管压能为中水压升动力，无需电机耗能。
本发明生物菌自动降解并清理内部结构、不会产生堵塞现象。
