申请日2013.04.09
公开(公告)日2013.06.26
IPC分类号C02F9/04
摘要
本发明公开了一种生活用水处理系统，经此系统处理后的水可以达到饮用水软水标准。该水处理系统，包括依次排置的沉砂池(1)、锰砂过滤器(2)、超滤水箱(5)及反渗透装置(6)，在锰砂过滤器(2)和超滤水箱(5)之间还设置有软水器(9)，且在沉砂池(1)前的引水通道上设置有絮凝剂罐及次氯酸钠杀菌罐，在软水器(9)和超滤水箱(5)之间设置有亚硫酸氢钠罐。具有强氧化性的次氯酸钠，能有效将原水中的细菌杀除;具有还原性的亚硫酸氢钠罐，能除去系统中多余的次氯酸钠;加入软水器，进一步提高了饮用水的质量，适合推广使用。
权利要求书

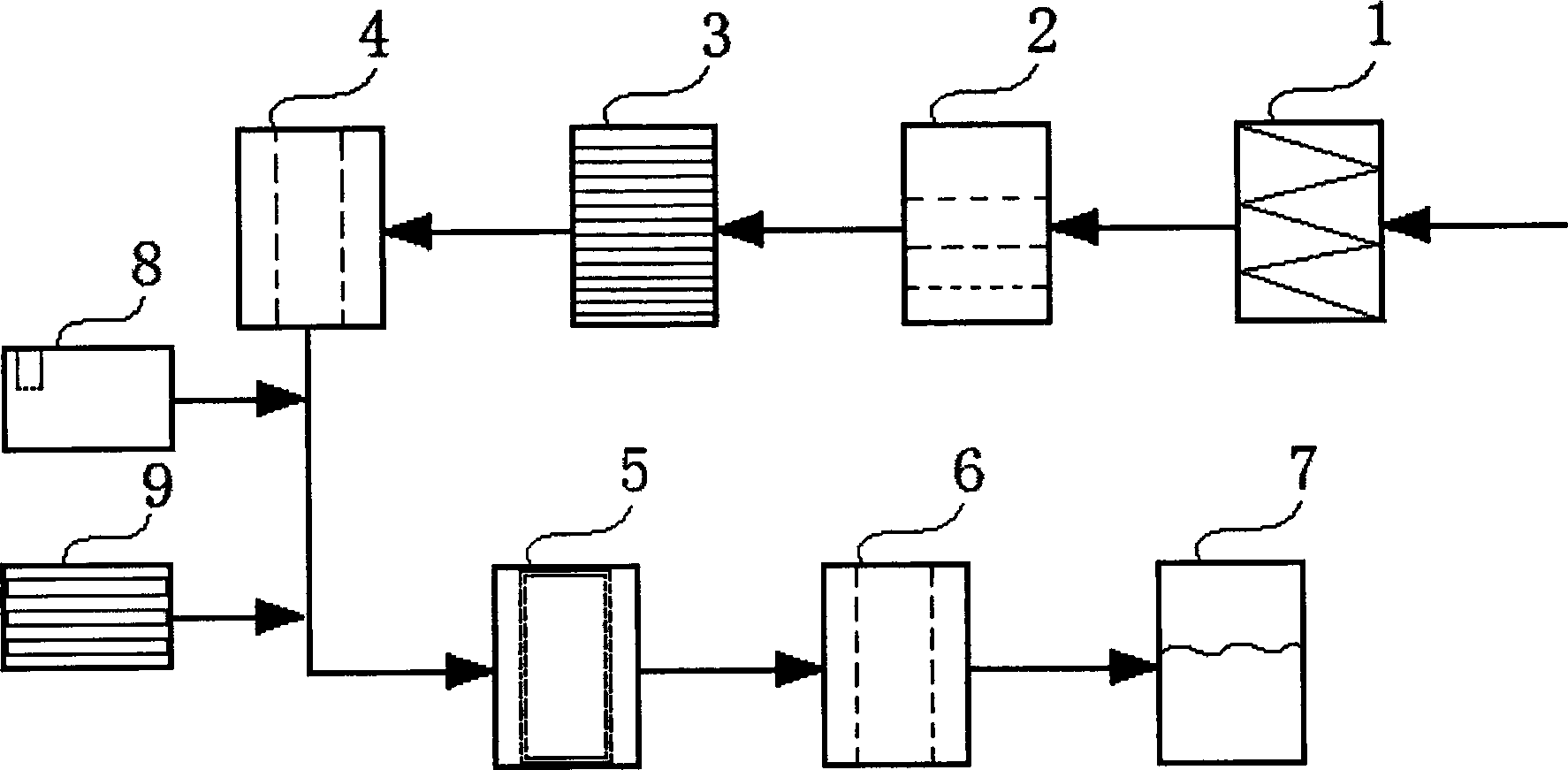

1.一种生活用水处理系统，包括依次排置的沉砂池(1)、锰砂过滤器(2)、 超滤水箱(5)及反渗透装置(6)，其特征在于，在锰砂过滤器(2)和超滤 水箱(5)之间还设置有软水器(9)。
2.根据权利要求1所述的生活用水处理系统，其特征在于，在所述沉砂 池(1)前的引水通道上设置有絮凝剂罐。
3.根据权利要求1或2所述的生活用水处理系统，其特征在于，在所述 沉砂池(1)前的引水通道上设置有次氯酸钠杀菌罐。
4.根据权利要求1所述的生活用水处理系统，其特征在于，在所述锰砂 过滤器(2)与超滤水箱(5)之间依次设置有叠片过滤器(3)与超滤器(4)。
5.根据权利要求3所述的生活用水处理系统，其特征在于，在所述超滤 器(4)和超滤水箱(5)之间还设置有亚硫酸氢钠罐(8)。
6.根据权利要求1所述的生活用水处理系统，其特征在于，在所述反渗 透装置(6)之后还设置有饮用水储水池(7)。
说明书
一种生活用水处理系统
技术领域
本发明涉及水处理领域，特别涉及一种生活用水处理系统。
背景技术
目前，软水的制备过程中，首先应得到具备饮用水标准的水源，然后经 过过滤方式使水中杂质、悬浮物、胶体去除，再通过软水器、超滤水箱、反 渗透装置依次处理后进入饮用水池，得到具备饮用水标准的水源。但由于一 般水源的水质的不稳定性，其中大肠杆菌等菌群数亦不稳定，所以生活用水 处理系统的处理效能尚需提高。
发明内容
本发明为了克服以上技术的不足，提供了一种流程相对简单、结构设置 紧凑、处理效率高的生活用水处理系统。
本发明是通过以下技术方案来实现的：
一种生活用水处理系统，包括依次排置的沉砂池、锰砂过滤器、超滤水 箱及反渗透装置，其中，在锰砂过滤器和超滤水箱之间还设置有软水器。
优选的，在所述沉砂池前的引水通道上设置有絮凝剂罐，进一步的，再 设置上次氯酸钠杀菌罐。
优选的，在所述锰砂过滤器与超滤水箱之间依次设置有叠片过滤器与超 滤器。进一步的，在所述超滤器和超滤水箱之间还设置有亚硫酸氢钠罐。
优选的，在所述反渗透装置之后还设置有饮用水储水池。
本发明的有益效果是：本发明的生活用水处理系统中，设置具有强氧化 性的次氯酸钠，能有效将原水中的细菌杀除;设置具有还原性的亚硫酸氢钠 罐，能除去系统中多余的次氯酸钠;加入软水器，进一步提高了饮用水的质 量，适合推广使用。
上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技 术手段，并可依照说明书的内容予以实施，以下本发明的较佳实施例并配合 附图详细说明如后。本发明的具体实施方式由以下实施例及其附图详细给出。
