申请日2013.01.28
公开(公告)日2013.09.18
IPC分类号C02F9/14
摘要
本实用新型公开了一种小型内循环固定床生活污水处理装置，该小型内循环固定床生活污水处理装置包括曝气格栅池、集水池、内循环固定床生物池、人工湿地和消毒池，本实用新型提供的一种小型内循环固定床生活污水处理装置，与传统A/O工艺相比，内循环固定床生物池——人工湿地技术无需设置回流泵和二沉池，可在内循环固定床生物池内同时实现兼氧(A)和好氧(O)反应，设备简单，投资及运行费用低，解决了现有处理技术流程复杂、投资及运行费用高等问题。
权利要求书

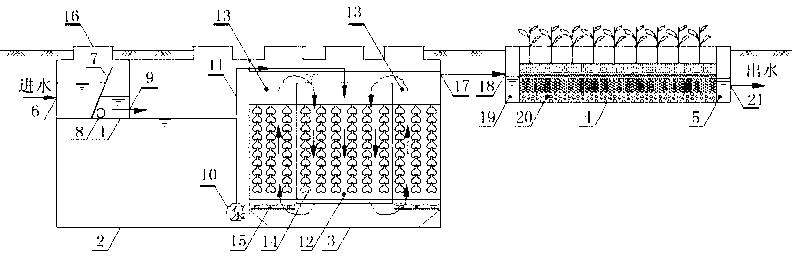

1.一种小型内循环固定床生活污水处理装置，其特征在于，包括曝气格栅池、集水池、内循环固定床生物池、人工湿地和消毒池，
所述曝气格栅池包括格栅池进水口、格栅、曝气管、过流孔和检修口，所述格栅向右倾斜把曝气格栅池分隔成左进水区和右出水区，所述格栅池进水口设于左进水区侧面上，所述曝气管设于右出水区靠近格栅底端，所述过流孔设于右出水区一侧面底部，所述检修口设于曝气格栅池的顶部居中位置且从地层表面露出，
所述集水池内一侧底部设有提升水泵，且提升水泵设有进水管，
所述内循环固定床生物池包括好氧区、兼氧区、曝气器、内循环固定床出水口和检修口，所述好氧区设于内循环固定床生物池内部，所述兼氧区设于好氧区的中间位置，所述好氧区两端底部均布设有曝气器，所述好氧区和兼氧区内均布设有填料，所述内循环固定床出水口设于内循环固定床生物池的右侧上端，所述检修口均布设于内循环固定床生物池的顶端且各检修口从地层表面露出，
所述人工湿地左侧设有布水渠，所述布水渠左侧上部设有人工湿地进水口，所述人工湿地底部设有填料区，
所述消毒池右侧设有消毒池出水口，
所述曝气格栅池设于集水池的上面，所述内循环固定床生物池设于集水池右侧，所述人工湿地设于内循环固定床生物池右侧，所述消毒池设于人工湿地右侧，所述右出水区和集水池相通，所述进水管通向内循环固定床生物池内，所述内循环固定床出水口与所述人工湿地进水口相通，所述人工湿地和消毒池相通。
2.根据权利要求1所述的一种小型内循环固定床生活污水处理装置，其特征在于，所述格栅之间的间隙为2～5mm。
3.根据权利要求1所述的一种小型内循环固定床生活污水处理装置，其特征在于，所述兼氧区与好氧区的面积比可为1:2～1:6。
说明书
一种小型内循环固定床生活污水处理装置
技术领域
本实用新型涉及生活污水处理领域，特别涉及一种小型内循环固定床生活污水处理装置。
背景技术
目前，小型生活污水处理技术主要有A/O工艺、接触氧化工艺、生物滴滤工艺、净化槽工艺、蚯蚓滤池工艺等，并辅以人工湿地处理脱氮。其中最为常用的是A/O工艺，该工艺处理效果稳定并具有生物除磷脱氮功效，但传统的A/O工艺需设置回流系统和二沉池，工艺复杂、投资及运行费用高。因此提供一种小型内循环固定床生活污水处理装置，无需设置回流泵和二沉池，可在内循环固定床生物池内同时实现兼氧(A)和好氧(O)反应，设备简单，投资及运行费用低，解决了现有处理技术流程复杂、投资及运行费用高等问题。
发明内容
本实用新型的目的是提供一种小型内循环固定床生活污水处理装置，无需设置回流泵和二沉池，可在内循环固定床生物池内同时实现兼氧(A)和好氧(O)反应，设备简单，投资及运行费用低。
本实用新型的目的可以通过以下技术方案来实现：
一种小型内循环固定床生活污水处理装置，其特征在于，包括曝气格栅池、集水池、内循环固定床生物池、人工湿地和消毒池，
所述曝气格栅池包括格栅池进水口、格栅、曝气管、过流孔和检修口，所述格栅向右倾斜把曝气格栅池分隔成左进水区和右出水区，所述格栅池进水口设于左进水区侧面上，所述曝气管设于右出水区靠近格栅底端，所述过流孔设于右出水区一侧面底部，所述检修口设于曝气格栅池的顶部居中位置且从地层表面露出，
所述集水池内一侧底部设有提升水泵，所述提升水泵设有进水管，
所述内循环固定床生物池包括好氧区、兼氧区、曝气器、内循环固定床出水口和检修口，所述好氧区设于内循环固定床生物池内部，所述兼氧区设于好氧区的中间位置，所述好氧区两端底部均布设有曝气器，所述好氧区和兼氧区内均布设有填料，所述内循环固定床出水口设于内循环固定床生物池的右侧上端，所述检修口均布设于内循环固定床生物池的顶端且各检修口从地层表面露出，
所述人工湿地左侧设有布水渠，所述布水渠左侧上部设有人工湿地进水口，所述人工湿地底部设有填料区，
所述消毒池右侧设有消毒池出水口，
所述曝气格栅池设于集水池的上面，所述内循环固定床生物池设于集水池右侧，所述人工湿地设于内循环固定床生物池右侧，所述消毒池设于人工湿地右侧，所述右出水区和集水池相通，所述进水管通向内循环固定床内，所述内循环固定床出水口与所述人工湿地进水口相通，所述人工湿地和消毒池相通。
进一步的，所述格栅之间的间隙为2～5mm。
进一步的，所述填料为组合填料、弹性填料、悬浮填料等，填充率50～90%。
进一步的，所述兼氧区与好氧区的面积比可为1:2～1:6。
