申请日2013.03.20
公开(公告)日2013.08.28
IPC分类号E03F5/14; E03F5/22
摘要

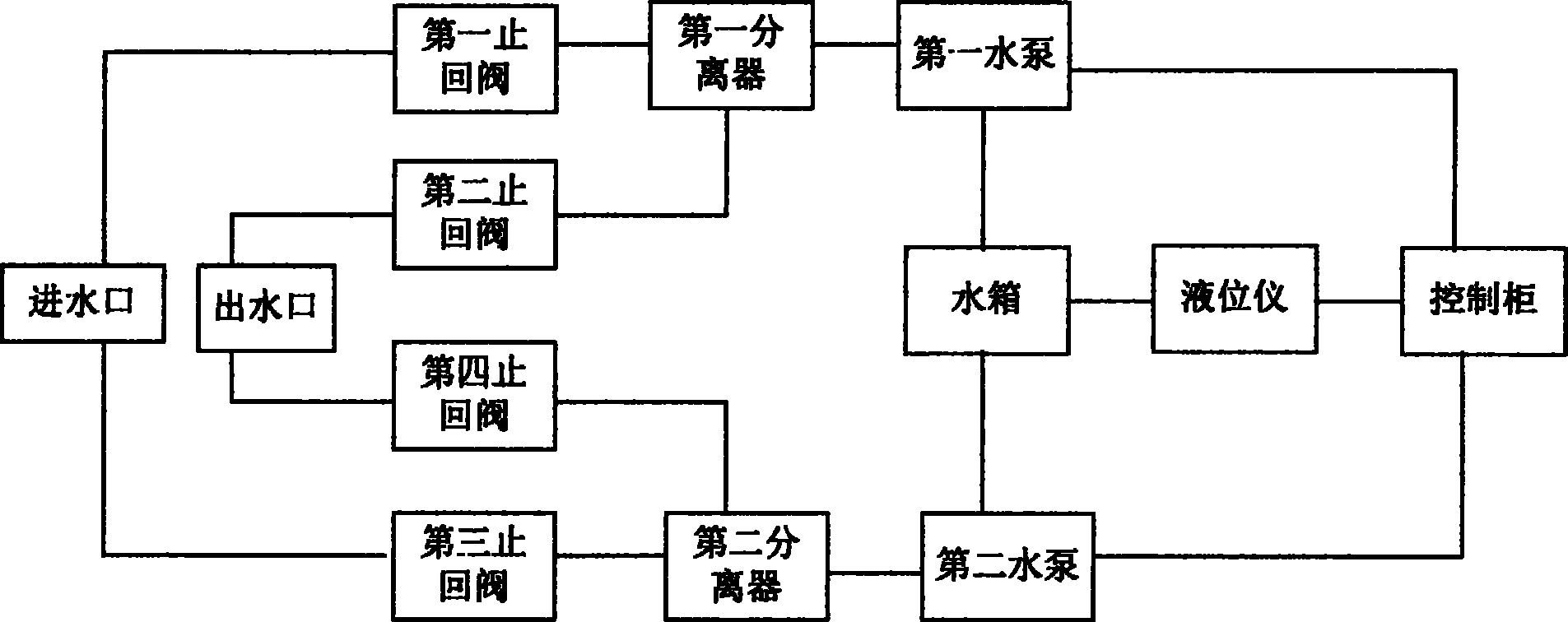

本实用新型公开了一种无堵塞污水一体化提升设备，其包括进水口、出水口、第一止回阀、第二止回阀、第三止回阀、第四止回阀、第一分离器、第二分离器、第一水泵、第二水泵、水箱、液位仪、控制柜，第一止回阀、第三止回阀都与进水口连接，第二止回阀、第四止回阀都与出水口连接，第一止回阀、第一水泵都与第一分离器连接，第三止回阀、第二水泵都与第二分离器连接，第一水泵、第二水泵都与水箱连接，水箱、控制柜都与液位仪连接，第一水泵、第二水泵还都与控制柜连接。本实用新型无堵塞污水一体化提升设备可以将杂物和污水进行分离，将污物一并排出，具有反冲洗的功能，解决了污物沉淀而必须及时清掏的问题。
权利要求书
1.一种无堵塞污水一体化提升设备，其特征在于，其包括进水口、出 水口、第一止回阀、第二止回阀、第三止回阀、第四止回阀、第一分离器、 第二分离器、第一水泵、第二水泵、水箱、液位仪、控制柜，第一止回阀、 第三止回阀都与进水口连接，第二止回阀、第四止回阀都与出水口连接，第 一止回阀、第一水泵都与第一分离器连接，第三止回阀、第二水泵都与第二 分离器连接，第一水泵、第二水泵都与水箱连接，水箱、控制柜都与液位仪 连接，第一水泵、第二水泵还都与控制柜连接。
说明书
无堵塞污水一体化提升设备
技术领域
本实用新型涉及一种提升设备，特别是涉及一种无堵塞污水一体化提升 设备。
背景技术
现有污水提升设备不能将杂物和污水进行分离，这样容易发生堵塞。
实用新型内容
本实用新型所要解决的技术问题是提供一种无堵塞污水一体化提升设 备，其可以将杂物和污水进行分离，将污物一并排出，不发生堵塞。
本实用新型是通过下述技术方案来解决上述技术问题的：一种无堵塞污 水一体化提升设备，其特征在于，其包括进水口、出水口、第一止回阀、第 二止回阀、第三止回阀、第四止回阀、第一分离器、第二分离器、第一水泵、 第二水泵、水箱、液位仪、控制柜，第一止回阀、第三止回阀都与进水口连 接，第二止回阀、第四止回阀都与出水口连接，第一止回阀、第一水泵都与 第一分离器连接，第三止回阀、第二水泵都与第二分离器连接，第一水泵、 第二水泵都与水箱连接，水箱、控制柜都与液位仪连接，第一水泵、第二水 泵还都与控制柜连接。
本实用新型的积极进步效果在于：本实用新型无堵塞污水一体化提升设 备可以将杂物和污水进行分离，将污物一并排出，不发生堵塞，具有反冲洗 的功能，解决了污物沉淀而必须及时清掏的问题。
