申请日2013.03.25
公开(公告)日2013.10.16
IPC分类号B63B43/10
摘要
本实用新型提供了一种湿地用的污泥采集船中的防下沉机构，属于船只技术领域。它解决了现有湿地用的污泥采集船在湿地中行走容易下沉的技术问题。本防下沉机构包括前防沉板和后防沉板，所述的前防沉板和后防沉板均采用木质材料制成，所述的前防沉板下端铰接在船体前端上，且前防沉板的下板面能与所述船体的底板相平齐，所述的后防沉板下端铰接在船体后端上，且后防沉板的下板面能与所述船体的底板相平齐，所述的前防沉板上端和后防沉板上端均可拆卸定位在船体上。本实用新型具有防下沉效果好、使用更安全等优点。
权利要求书

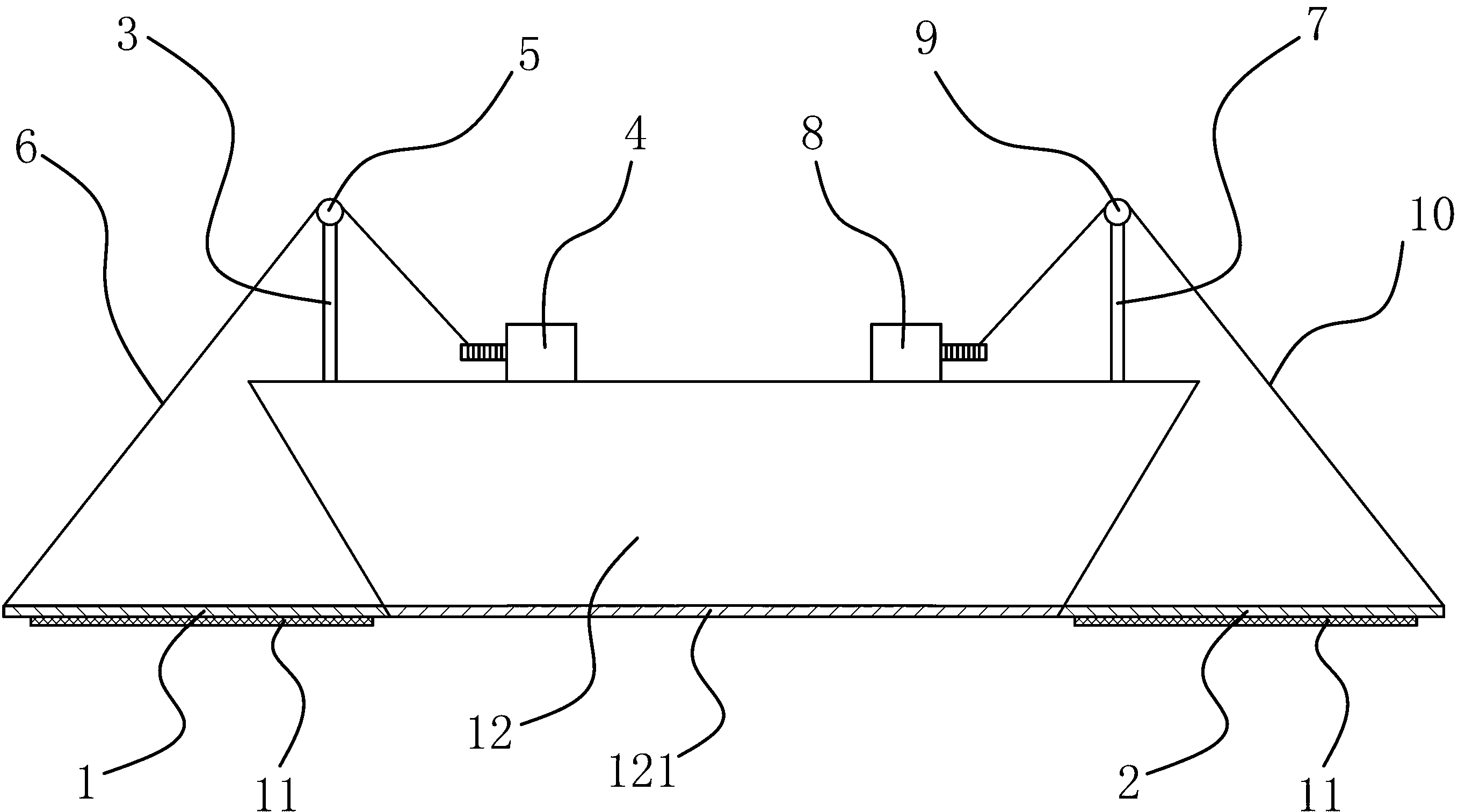

1.一种湿地用的污泥采集船中的防下沉机构，所述的湿地用 的污泥采集船包括具有底板(121)的船体(12)，其特征在于， 本防下沉机构包括前防沉板(1)和后防沉板(2)，所述的前防沉 板(1)和后防沉板(2)均采用木质材料制成，所述的前防沉板 (1)下端铰接在船体(12)前端上，且前防沉板(1)的下板面 能与所述船体(12)的底板(121)相平齐，所述的后防沉板(2) 下端铰接在船体(12)后端上，且后防沉板(2)的下板面能与所 述船体(12)的底板(121)相平齐，所述的前防沉板(1)上端 和后防沉板(2)上端均可拆卸定位在船体(12)上。
2.根据权利要求1所述的湿地用的污泥采集船中的防下沉机 构，其特征在于，所述的船体(12)上固定有前支撑杆(3)和前 电机(4)，所述的前支撑杆(3)上端固定有前滑轮(5)，上述前 防沉板(1)上端固定有一根前钢索(6)，所述的前钢索(6)另 一端通过前滑轮(5)卷绕在前电机(4)的输出轴上;所述的船 体(12)上固定有后支撑杆(7)和后电机(8)，所述的后支撑杆 (7)上端固定有后滑轮(9)，上述后防沉板(2)上端固定有一 根后钢索(10)，所述的后钢索(10)另一端通过后滑轮(9)卷 绕在后电机(8)的输出轴上。
3.根据权利要求1或2所述的湿地用的污泥采集船中的防下 沉机构，其特征在于，所述的前防沉板(1)下板面和后防沉板(2) 下板面上均固定有泡沫板(11)。
4.根据权利要求1或2所述的湿地用的污泥采集船中的防下 沉机构，其特征在于，所述的前防沉板(1)和后防沉板(2)的 长度均大于所述船体(12)的高度。
5.根据权利要求2所述的湿地用的污泥采集船中的防下沉机 构，其特征在于，所述的前滑轮(5)和船体(12)的底板(121) 之间的距离均大于所述前防沉板(1)的长度;所述的后滑轮(9) 和船体(12)的底板(121)之间的距离均大于所述后防沉板(2) 的长度。
说明书
一种湿地用的污泥采集船中的防下沉机构
技术领域
本实用新型属于船只技术领域，涉及一种防下沉机构，特别 是一种湿地用的污泥采集船中的防下沉机构。
背景技术
湿地是位于陆生和水生生态系统之间的过渡性地带。它广泛 分布于世界各地，是生物多样性摇篮。它拥有强大的生态净化作 用，是地球上一种独特的、多功能的生态系统，在生态平衡中扮 演着极其重要的角色，有着“地球之肾”的美名。
目前，中国湿地环境被污染比较严重，为了解决湿地被污染 的问题，一般要先由湿地中采集一些污泥进行化验研究先，这就 需要使用到污泥采集船，目前，现有污泥采集船一般包括一个船 体，在船体上装有采集工具、实验设备等，这样导致这样的污泥 采集船浮力可能不够，而湿地环境对船的浮力要求又是比较高的， 一旦船只陷入到湿地中，不但会造成较大的经济损失，严重的甚 至影响船上工作人员的生命安全;因此，设计出一种防下沉机构 来防止污泥采集船下沉是十分有必要的。
发明内容
本实用新型的目的是针对现有的技术存在上述问题，提出了 一种湿地用的污泥采集船中的防下沉机构，该防下沉机构具有能 有效防止污泥采集船在湿地中下沉的特点。
本实用新型的目的可通过下列技术方案来实现：一种湿地用 的污泥采集船中的防下沉机构，所述的湿地用的污泥采集船包括 具有底板的船体，其特征在于，本防下沉机构包括前防沉板和后 防沉板，所述的前防沉板和后防沉板均采用木质材料制成，所述 的前防沉板下端铰接在船体前端上，且前防沉板的下板面能与所 述船体的底板相平齐，所述的后防沉板下端铰接在船体后端上， 且后防沉板的下板面能与所述船体的底板相平齐，所述的前防沉 板上端和后防沉板上端均可拆卸定位在船体上。
在上述的湿地用的污泥采集船中的防下沉机构中，所述的船 体上固定有前支撑杆和前电机，所述的前支撑杆上端固定有前滑 轮，上述前防沉板上端固定有一根前钢索，所述的前钢索另一端 通过前滑轮卷绕在前电机的输出轴上;所述的船体上固定有后支 撑杆和后电机，所述的后支撑杆上端固定有后滑轮，上述后防沉 板上端固定有一根后钢索，所述的后钢索另一端通过后滑轮卷绕 在后电机的输出轴上。
在上述的湿地用的污泥采集船中的防下沉机构中，所述的前 防沉板下板面和后防沉板下板面上均固定有泡沫板。
在上述的湿地用的污泥采集船中的防下沉机构中，所述的前 防沉板和后防沉板的长度均大于所述船体的高度。
在上述的湿地用的污泥采集船中的防下沉机构中，所述的前 滑轮和船体的底板之间的距离均大于所述前防沉板的长度;所述 的后滑轮和船体的底板之间的距离均大于所述后防沉板的长度。
与现有技术相比，本实用新型通过增加前防沉板和后防沉板， 提高了船体与湿地的接触面积，增加了船体的浮力，提高了污泥 采集船的安全性。
