申请日2013.05.20
公开(公告)日2013.11.13
IPC分类号C02F9/14
摘要
一种生活污水净化槽处理系统，所述生活污水净化槽处理系统包括用连接管依次相连的化粪池、净水槽、净水提升泵、蓄水池和与所述净水提升泵电性连接的太阳能供电装置;所述净化槽内依次设置有四个隔板，以在净化槽内依次形成厌氧收集区、厌氧硝化区、接触曝气区、清水沉淀区和消毒区。本实用新型能够解决现有化粪池处理后的水仍不能直接排放和水资源不能循环利用的问题。
权利要求书

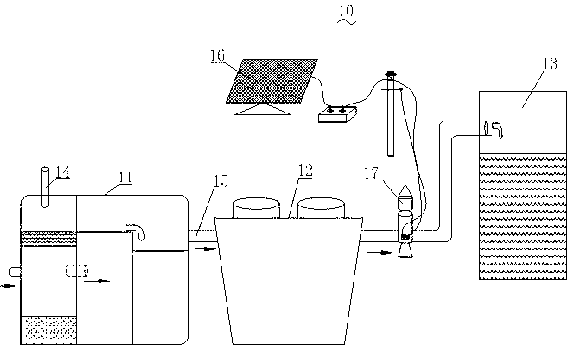

1.一种生活污水净化槽处理系统，其特征在于，所述生活污水净化槽处理系统包括用连接管(15)依次相连的化粪池(11)、净水槽(12)、净水提升泵(17)、蓄水池(13)和与所述净水提升泵(17)电性连接的太阳能供电装置(16);所述净化槽(12)内依次设置有四个隔板，以在净化槽(12)内依次形成厌氧收集区(121)、厌氧硝化区(122)、接触曝气区(123)、清水沉淀区(124)和消毒区(125)。
2.如权利要求1所述生活污水净化槽处理系统，其特征在于：所述净化槽(12)还包括位于所述净化槽(12)底部的污泥回流系统(126)，所述污泥回流系统(126)是由污泥回流泵及管道组成的三个端口的系统，所述三个端口分别与所述接触曝气区(123)、清水沉淀区(124)和厌氧收集区(121)上的污泥回流系统的端口相连接。
3.如权利要求2所述生活污水净化槽处理系统，其特征在于：所述净化槽(12)还包括位于所述净化槽(12)顶部的硝化液回流系统(127)，所述硝化液回流系统(127)是由硝化液回流泵及管道组成的两个端口的系统，所述两个端口分别与所述接触曝气区(123)和厌氧收集区(121)上的硝化液回流系统的端口相连接。
4.如权利要求1所述生活污水净化槽处理系统，其特征在于：所述化粪池(11)由中部带有过水口(114)的隔板和上端设置有溢流堰(116)的隔板依次分为厌氧区(111)、好氧区(112)和沉淀区(113)，所述厌氧区(111)顶部设置有进水口(117)，所述好氧区(112)内壁顶端设有均匀分布的曝气头(115)，所述沉淀区(113)右侧中部设有出水口(118)。
5.如权利要求1所述生活污水 净化槽处理系统，其特征在于：所述蓄水池(13)水平安装位置高于所述净化槽(12)。
说明书
生活污水净化槽处理系统
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种对生活污水深化处理和循环利用的生活污水净化槽处理系统。
背景技术
目前现有的生活污水主要靠化粪池处理，处理效果不理想，处理后的水仍不能直接排放或循环利用，特别是宁夏农村及宁夏移民聚集区很多地方生活污水处理设施不完善或者根本没有生活污水处理设施，生活污水处理不合格或不处理直接排放，污染河流和农田，严重影响农村生活环境。同时污水直接排放得不到有效回收利用也是水资源的浪费。
发明内容
本实用新型的目的是克服现有化粪池处理后的水仍不能直接排放和水资源不能循环利用的问题。
本实用新型提供了一种生活污水净化槽处理系统，所述生活污水净化槽处理系统包括用连接管依次相连的化粪池、净水槽、净水提升泵、蓄水池和与所述净水提升泵电性连接的太阳能供电装置;所述净化槽内依次设置有四个隔板，以在净化槽内依次形成厌氧收集区、厌氧硝化区、接触曝气区、清水沉淀区和消毒区。
优选的，所述净化槽还包括位于所述净化槽底部的污泥回流系统，所述污泥回流系统是由污泥回流泵及管道组成的三个端口的系统，所述三个端口分别与所述接触曝气区、清水沉淀区和厌氧收集区上的污泥回流系统的端口相连接。
优选的，所述净化槽还包括位于所述净化槽顶部的硝化液回流系统，所述硝化液回流系统是由硝化液回流泵及管道组成的两个端口的系统，所述两个端口分别与所述接触曝气区和厌氧收集区上的硝化液回流系统的端口相连接。
优选的，所述化粪池由中部带有过水口的隔板和上端设置有溢流堰的隔板依次分为厌氧区、好氧区和沉淀区，所述厌氧区顶部设置有进水口，所述好氧区内壁顶端设有均匀分布的曝气头，所述沉淀区右侧中部设有出水口。
优选的，所述蓄水池水平安装位置高于所述净化槽。
利用上述生活污水净化槽处理系统，生活污水通过化粪池顶部的进水管进入化粪池进行净化后，通过与化粪池出水口和净化槽进水口相连接的连接管进入到净化槽进行净化，净化槽净化后的净水通过与净化槽出水口和净水提升泵进水口相连接的连接管进入净水提升泵，由净水提升泵将净水通过与净水提升泵出水口和蓄水池进水口相连接的连接管提升到蓄水池，使得处理后的污水达到了可以直接排放或者回收利用的目的。回收的净水，可以用于景观用水或者农田、草木的浇灌。
