申请日2013.03.26
公开(公告)日2013.08.14
IPC分类号B05B1/04; B08B3/02; B05B1/30
摘要
本实用新型涉及一种喷嘴，具体为一种污泥脱水机全自动清洗喷嘴，由扇形喷嘴、锁紧螺母、控制阀芯构成，控制阀芯通过锁紧螺母与扇形喷嘴连接，控制阀芯的与扇形喷嘴的接触面上套有不锈钢控制弹簧。控制阀芯与中水管连接面设置有耐酸碱，抗氧化胶垫。停机自动清洗，自动化操作，降低人工清洗的劳动强度，缩短了清洗时间，大大降低污泥含水率。
权利要求书
1.污泥脱水机全自动清洗喷嘴，由扇形喷嘴、锁紧螺母、控制阀芯构成，其特征在于：控制阀芯通过锁紧螺母与扇形喷嘴连接，控制阀芯的与扇形喷嘴的接触面上套有不锈钢控制弹簧。
2.根据权利要求1所述的污泥脱水机全自动清洗喷嘴，其特征在于：所述的控制阀芯与中水管连接面设置有耐酸碱、抗氧化胶垫。
说明书
污泥脱水机全自动清洗喷嘴
技术领域
本实用新型涉及一种喷嘴，具体为一种污泥脱水机全自动清洗喷嘴。
背景技术
在化工、市政，城市污水处理等行业，为实现达标排放，需要对污水中的进行脱水处理。使用停机后需要对脱水机进行清洗等操作。如用常规的喷嘴用处理后的中水进行连接清洗，一则压力小，容易堵塞，不易清洗干净，二则比较浪费水，劳动强度大。
发明内容
本实用新型针对上述问题，提供一种用于脱水机的喷嘴，能够扩大喷淋的面积，同时降低水的用量，不易发生堵塞。

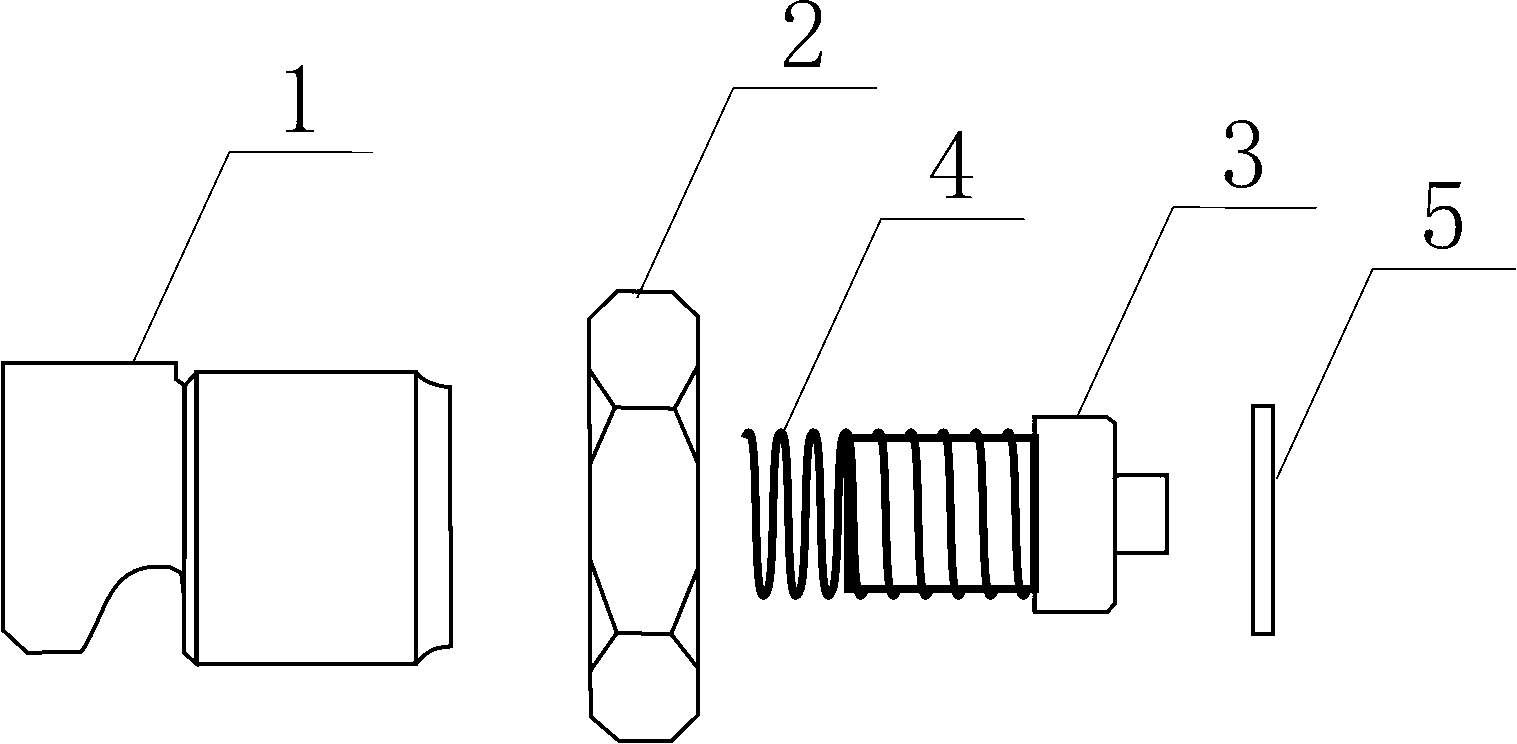

本实用新型的设计方案如下：污泥脱水机全自动清洗喷嘴，由扇形喷嘴、锁紧螺母、控制阀芯构成，控制阀芯通过锁紧螺母与扇形喷嘴连接，控制阀芯的与扇形喷嘴的接触面上套有不锈钢控制弹簧。
所述的控制阀芯与中水管连接面设置有耐酸碱，抗氧化胶垫。
喷嘴的控制阀芯端与中水管进行连接，扇形喷嘴端接入脱水机管道内。
本喷嘴停机自动清洗，自动化操作，降低人工清洗的劳动强度，缩短了清洗时间，大大降低污泥含水率。不仅可以用于污水处理设备，还可以用于其它需要清洗的设施。
