申请日2013.11.21
公开(公告)日2014.06.04
IPC分类号E03B1/04; E03C1/12
摘要
本实用新型公开了一种家庭生活污水再利用系统，主要是为个人家庭提供了一种家庭生活污水再利用系统，本实用新型系统主要包括洗漱污水收集系统、刷洗污水收集系统、马桶污水利用系统，本实用新型的工作原理是，由洗漱污水收集系统收集平时生活用的洗漱污水，经过杂质过滤网过滤后，暂时储存在长形污水储水箱内，刷洗污水收集系统也同时收集平时刷洗餐饮用具的污水，经过滤网装置过滤后暂时储存在储水箱内，污水马桶利用系统就可以利用长形储水箱内污水进行重新马桶、整个系统通过重力水位作为水流动的动力，极大的节约了水资源、并且减少了家庭用水的消费支出。
权利要求书
1.一种家庭生活污水再利用系统，主要由洗漱污水收集系统(1)、刷洗 污水收集系统(2)、以及马桶污水利用系统组成;其特征在于：
所述的洗漱污水收集系统(1)主要由水龙头、洗漱盆(1.1)、过滤网、 污水进水管、三通阀门(1.2)、排水管(1.3)、长形储水箱(1.5)、出水管 (1.6)、水量计(1.4)构成;
所述的刷洗污水收集系统主要由水龙头、刷洗盆(2.1)、过滤网、污水进水管、三通阀门(2.2)、排水管(2.3)、长形储水箱(2.5)、出水管(2.6)、 水量计(2.4)构成;
所述的马桶污水利用系统主要由马桶(4)和净水进水管、净水管阀门(3) 构成。
所述的污水进水管一端接洗漱盆(1.1)或者是刷洗盆(2.1)、另外一段接长 形储水箱(1.5)(2.5)，在所述的洗漱盆(1.1)和刷洗盆(2.1)的出水口， 安装可以方便拆卸清洗的过滤网装置、在所述的污水进水管上接排水管(1.3) (2.3)和三通阀门(1.2)(2.2)、三通阀门(1.2)(2.2)安装在排水管(1.3) (2.3)和污水进水管的交接处、所述的长形储水箱(1.5)(2.5)的位置必 须高于马桶(4)低于洗漱盆(1.1)和刷洗盆(2.1)，所述的长形储水箱(1.5) (2.5)安装水量计(1.4)(2.4)，方便用户观察水量，所述的出水管(1.6) (2.6)一端接长形储水箱(1.5)(2.5)，一端接马桶(4);并且所述的出水 管(1.6)(2.6)上安装有水控制阀门;所述的马桶进水管一端接自来水管、 一端接马桶(4)，中间通过阀门(3)控制。
说明书
一种家庭生活污水再利用系统
技术领域
本实用新型一种家庭生活污水再利用系统，主要是为个人家庭提供了一 种家庭生活污水再利用系统。
背景技术
我国是一个极其缺水的国家，国家出台了许多政策，要求生产节水产品， 并要求增强居民节水意识。在国家大力号召下，许多生产厂家下大力度研发 节水产品，来满足人们的需要，给人们带来更多的收益，节水产品在家庭生 活中取得了良好的效果，人们从一系列的变化数字中领悟到节水减少了部分 生活开支。实际生活中，我们有部分水是可以在再利用的。本设计基于中水 回用的相关技术，通过集水箱收集家庭废水并进行简单处理，再输送至蓄水 箱，最终用于厕所冲水、家庭浇花拖地以及厨房消防。该设计主要解决家庭 废水回收利用的问题，意义旨在节约家庭用水，提高水的回收利用率，为环 保节能献力。
实用新型内容
本实用新型要解决的技术问题为家庭设计一种洗漱用水和刷洗用水污水 再利用系统，要求系统结构简单、不用辅助动力循环。

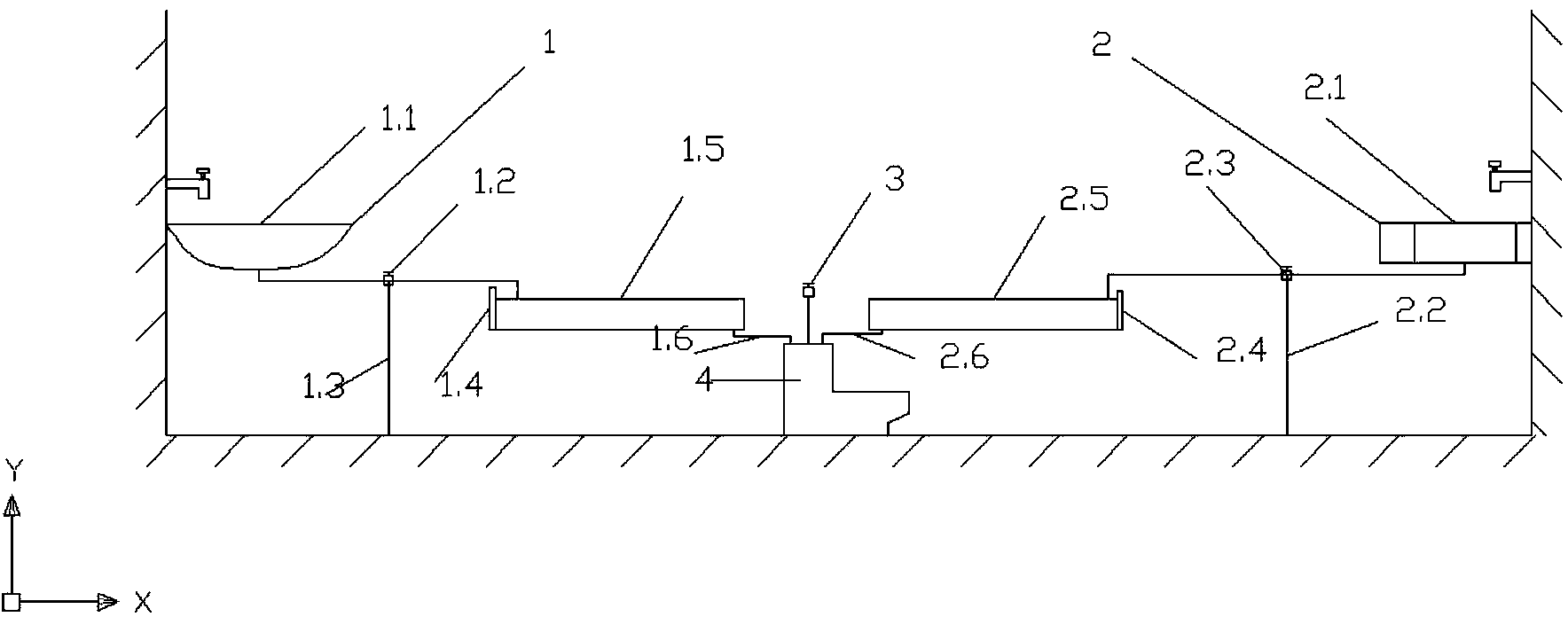

一种家庭生活污水再利用系统，主要由洗漱污水收集系统1、刷洗污水收 集系统2、以及马桶污水利用系统组成;
所述的洗漱污水收集系统1主要由水龙头、洗漱盆1.1、过滤网、污水进 水管、三通阀门1.2、排水管1.3、长形储水箱1.5、出水管1.6、水量计1.4 构成;
所述的刷洗污水收集系统主要由水龙头、刷洗盆2.1、过滤网、污水进水 管、三通阀门2.2、排水管2.3、长形储水箱2.5、出水管2.6、水量计2.4 构成;
所述的马桶污水利用系统主要由马桶4和净水进水管、净水管阀门3构 成。
所述的污水进水管一端接洗漱盆1.1或者是刷洗盆2.1、另外一段接长形 储水箱1.52.5，在所述的洗漱盆1.1和刷洗盆2.1的出水口，安装可以方便 拆卸清洗的过滤网装置、在所述的污水进水管上接排水管1.32.3和三通阀门 1.22.2、三通阀门1.22.2安装在排水管1.32.3和污水进水管的交接处、所 述的长形储水箱1.52.5的位置必须高于马桶4低于洗漱盆1.1和刷洗盆2.1， 所述的长形储水箱1.52.5安装水量计1.42.4，方便用户观察水量，所述的出 水管1.62.6一端接长形储水箱1.52.5，一端接马桶4;并且所述的出水管 1.62.6上安装有水控制阀门;所述的马桶进水管一端接自来水管、一端接马 桶4，中间通过阀门3控制。
本实用新型的有益效果是：本实用新型一种家庭污水再利用系统，结构 简单、安装方便、不用辅助动力进行水循环、并且安装维护方便。
