申请日2013.09.02
公开(公告)日2014.01.29
IPC分类号C02F3/12
摘要
本实用新型提供一种用于焊丝废水处理的曝气装置。它包括曝气板、曝气口、支架、进气管、气体振动器、三通式旋塞阀、压缩空气机。所述曝气板位于曝气口正上方且用支架固定，支架固定于曝气口处外侧的管壁上，曝气板上有可切割气泡的锯齿，所述进气管一端为位于水下的曝气口，另一端则通过三通式旋塞阀与压缩空气机连通，而三通式旋塞阀的另一接口则通过管道和气体振动器连通，所述气体振动器固定于进气管壁上。本实用新型在解决曝气装置氧气接触率低的情况下，还解决了污水池中的微小杂物附着在曝气板和曝气口上的问题，并且结构简单，成本低廉。
权利要求书

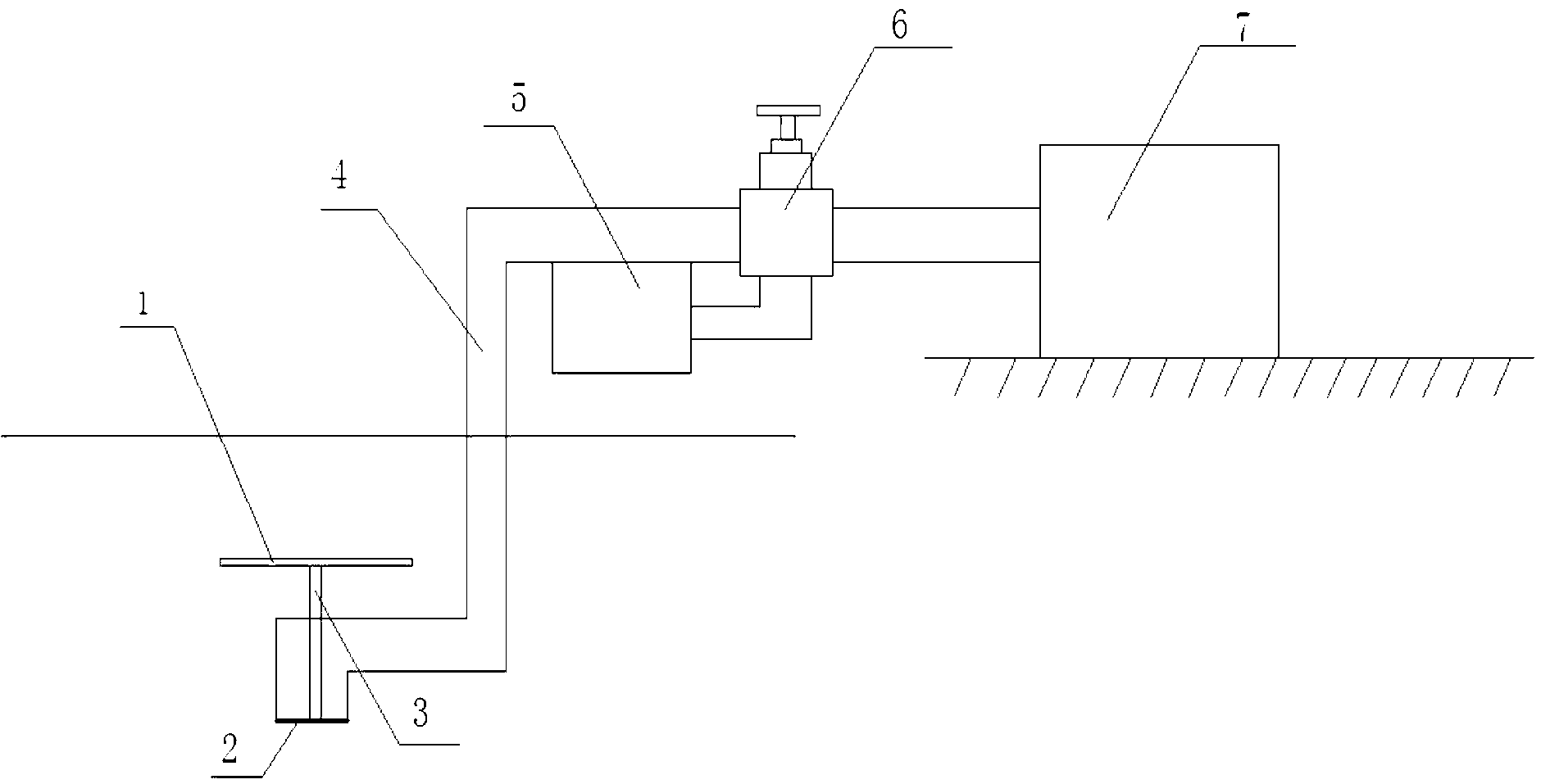

1.一种用于焊丝废水处理的曝气装置，其特征在于：其包括曝气板(1)、 曝气口(2)、支架(3)、输气机构;
曝气口(2)位于水下且朝向水底，支架(3)固定于曝气口外侧壁，曝 气板(1)固定于支架(3)上且位于曝气口(2)正上方，所述的曝气板的 板边为锯齿状;
输气机构包括输送气体的进气管(4)，进气管的一端为出气的曝气口 (2)，另一端与氧气制造机相连通。
2.根据权利要求1所述的一种用于焊丝废水处理的曝气装置，其特征 在于：所述的曝气口距水面0.8-1m深。
3.根据权利要求1所述的一种用于焊丝废水处理的曝气装置，其特征 在于：氧气制造机为空气压缩机(7)。
4.根据权利要求1所述的一种用于焊丝废水处理的曝气装置，其特征 在于：还包括一振动机构，所述振动机构包括振动器和振动动力源，振动器 固装在进气管(4)壁上。
5.根据权利要求4所述的一种用于焊丝废水处理的曝气装置，其特征 在于：所述的振动器为气体振动器(5)。
6.根据权利要求5所述的一种用于焊丝废水处理的曝气装置，其特征 在于：所述振动动力源为压缩空气。
7.根据权利要求6所述的一种用于焊丝废水处理的曝气装置，其特征 在于：所述的压缩空气由空气压缩机(7)产生，在振动机构中还包括三通 式旋塞阀(6)，所述三通式旋塞阀的两通道开口分别通过管道与空气压缩 机(7)和气体振动器(5)连通，另一通道开口与进气管(4)连通。
说明书
一种用于焊丝废水处理的曝气装置
技术领域
本实用新型涉及一种用于焊丝废水处理的曝气装置。
背景技术
在工业制造中，对于废水的处理是一严峻的问题，现采用的曝气装置是 对废水活性污泥法水处理过程中向曝气池供氧的技术，保证池内微生物在有 充足溶解氧的条件下，对污水中有机物的氧化分解作用。曝气装置的好坏， 不仅影响污水生化处理效果，而且直接影响到处理场占地，投资及运行费用。 然而现有曝气装置的一弱点在于，简易曝气利用率较低，且不能很好的防止 微小废弃物堆积到水下的曝气机构上，影响装置的使用效果。
发明内容
本实用新型首要解决的问题是增加氧气的利用率，使得氧气能够扩散的 更远。
为解决上述技术问题，本实用新型采用的技术方案是：一种用于焊丝废 水处理的曝气装置，其包括曝气板、曝气口、支架、输气机构;
曝气口位于水下且朝向水底，支架固定于曝气口外侧壁，曝气板固定于 支架上且位于曝气口正上方，所述的曝气板的板边为锯齿状;
输气机构包括输送气体的进气管，进气管的一端为出气的曝气口，另一 端与氧气制造机相连通。
进一步，所述的曝气口距水面0.8-1m深。
进一步，氧气制造机为空气压缩机。
另，为解决水下微小废弃物附着在水下的曝气口和其他机构上，影响曝 气效果。
进一步，还包括一振动机构，所述振动机构包括振动器和振动动力源， 振动器固装在进气管壁上。
进一步，所述的振动器为气体振动器。
进一步，所述振动动力源为压缩空气。
进一步，所述的压缩空气由空气压缩机产生，在振动机构中还包括三通 式旋塞阀，所述三通式旋塞阀的两通道开口分别通过管道与空气压缩机和气 体振动器连通，另一通道开口与进气管连通。
本实用新型具有的优点和积极效果是：实现增加曝气接触面积，从而大 大提高曝气效率，使得污泥的氧化程度有所保证。还起到防止水下微小废弃 物堆积水下的曝气口和其他机构的作用，且结构简单，成本低廉。
