申请日2013.11.21
公开(公告)日2014.05.28
IPC分类号E03F7/10
摘要
本实用新型涉及一种真空引流式污水抽吸收集系统,属于污水的处理技术领域。该真空引流式污水抽吸收集系统包括离心泵、污水收集罐和离心泵出水阀，污水收集罐通过离心泵出水阀与离心泵的出水口连通，该真空引流式污水抽吸收集系统还包括真空泵、缓冲罐和真空泵抽气阀，缓冲罐的抽气口通过真空泵抽气阀与真空泵的进气口连通，缓冲罐的进水口设有用于连通污水池的抽吸管，缓冲罐的出水口与离心泵的进水口连通。该真空引流式污水抽吸收集系统使用常压抽吸，杜绝了真空抽吸导致的罐体内衬胶脱落的问题，同时弥补了离心泵在无水状态下不能进行自吸的不足，可以保证车辆可以在每次将污水排放干净的情况下不进行灌泵即可直接开始抽吸工作。
权利要求书

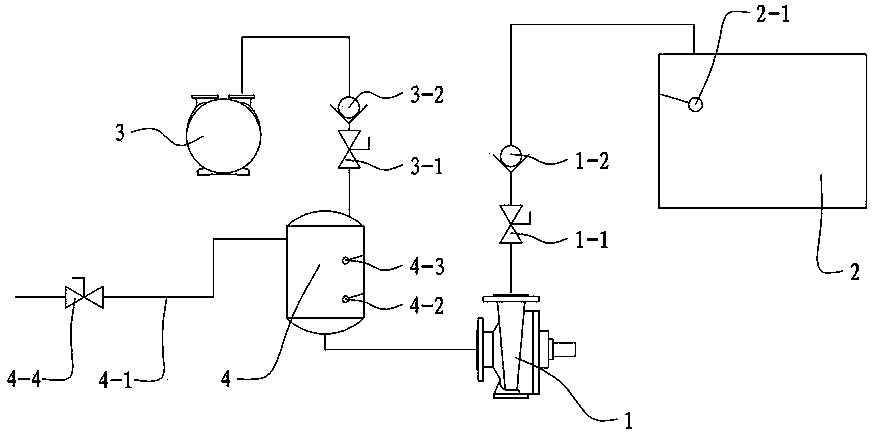

1.一种真空引流式污水抽吸收集系统，包括离心泵、污水收集罐和离心泵出水阀，所述污水收集罐通过离心泵出水阀与离心泵的出水口连通，其特征在于，该真空引流式污水抽吸收集系统还包括真空泵、缓冲罐和真空泵抽气阀，所述缓冲罐的抽气口通过真空泵抽气阀与真空泵的进气口连通，所述缓冲罐的进水口设有用于连通污水池的抽吸管，所述缓冲罐的出水口与离心泵的进水口连通。
2.如权利要求1所述真空引流式污水抽吸收集系统，其特征在于：所述真空泵的进气口与真空泵抽气阀之间设有第一止回阀，所述污水收集罐与离心泵出水阀之间设有第二止回阀。
3.如权利要求1或2所述真空引流式污水抽吸收集系统，其特征在于：所述缓冲罐内设有低液位传感器和高液位传感器，所述污水收集罐内设有超满液位传感器。
4.如权利要求3所述真空引流式污水抽吸收集系统，其特征在于：该真空引流式污水抽吸收集系统还包括控制器和声光报警器，所述低液位传感器、高液位传感器和超满液位传感器的信号输出端分别连接控制器的信号输入端，所述控制器的控制端分别连接离心泵、真空泵和声光报警器的受控端。
5.如权利要求3所述真空引流式污水抽吸收集系统，其特征在于：所述缓冲罐的进水口处设有缓冲罐进水阀。
说明书
真空引流式污水抽吸收集系统
技术领域
本实用新型涉及一种污水抽吸收集系统，属于污水的处理技术领域。
背景技术
近年来，随着环保的要求越来越高，对许多与化工相关的生产厂家所排出的有毒或腐蚀性的污水的处理要求越来越高。此类污水需要进行抽吸、运输并排放至指定地点进行处理。
此类污水的特殊性决定了抽吸运输车辆需要对所有的管路及罐体等做好足够的防腐工作。目前的措施一般是对罐体进行衬胶，管路使用塑料管路或使用全不锈钢材质罐体管路等防腐措施后使用真空泵或离心泵抽吸。
据申请人了解，真空式抽吸非常容易导致罐体内胶层脱落，且不锈钢材质不能满足所有污水的防腐要求。而多种污水的抽吸运输作业决定了每次作业后离心泵内的污水需要排放干净，故而自吸式离心泵并不能满足使用要求。
实用新型内容
本实用新型要解决的技术问题是针对现有技术不足，提出一种使用常压泵抽吸且不需每次灌泵的真空引流式污水抽吸收集系统。
本实用新型为解决上述技术问题提出的技术方案是：一种真空引流式污水抽吸收集系统，包括离心泵、污水收集罐和离心泵出水阀，所述污水收集罐通过离心泵出水阀与离心泵的出水口连通，该真空引流式污水抽吸收集系统还包括真空泵、缓冲罐和真空泵抽气阀，所述缓冲罐的抽气口通过真空泵抽气阀与真空泵的进气口连通，所述缓冲罐的进水口设有用于连通污水池的抽吸管，所述缓冲罐的出水口与离心泵的进水口连通。
本实用新型采用上述技术方案的有益效果是：由于设有离心泵、污水收集罐、离心泵出水阀、真空泵、缓冲罐和真空泵抽气阀，启动系统时，先打开真空泵抽气阀，关闭离心泵出水阀，启动真空泵对缓冲罐抽真空，利用真空将污水池(槽)内污水引至缓冲罐。当缓冲罐内污水达到一定高度后，污水进入离心泵内，此时关闭真空泵抽气阀，打开离心泵出水阀，停止真空泵工作，开始离心泵工作，将污水抽吸至污水收集罐内。该系统使用常压抽吸，因此杜绝了真空抽吸导致的罐体内衬胶脱落的问题，同时弥补了离心泵在无水状态下不能进行自吸的不足，可以保证车辆可以在每次将污水排放干净的情况下不进行灌泵即可直接开始抽吸工作。
上述技术方案的改进是：所述真空泵的进气口与真空泵抽气阀之间设有第一止回阀，所述污水收集罐与离心泵出水阀之间设有第二止回阀。
本实用新型采用上述技术方案的有益效果是：由于真空泵的进气口与真空泵抽气阀之间设有第一止回阀，污水收集罐与离心泵出水阀之间设有第二止回阀，离心泵出水阀和真空泵抽气阀可以作为备用阀，保持常开状态。将缓冲罐的进水口设有的抽吸管与污水池(槽)连接后，启动真空泵即可开始引流，当缓冲罐内水位达到一定高度后，停止真空泵，启动离心泵即可开始正常抽吸，精简了操作流程，减少了误操作。
上述技术方案的改进是：所述缓冲罐内设有低液位传感器和高液位传感器，所述污水收集罐内设有超满液位传感器。
上述技术方案的改进是：该真空引流式污水抽吸收集系统还包括控制器和声光报警器，所述低液位传感器、高液位传感器和超满液位传感器的信号输出端分别连接控制器的信号输入端，所述控制器的控制端分别连接离心泵、真空泵和声光报警器的受控端。
上述技术方案的改进是：所述缓冲罐的进水口处设有缓冲罐进水阀。
