申请日2013.04.26
公开(公告)日2013.11.06
IPC分类号B01D29/35; B01D29/94; B01D29/64
摘要
本实用新型公开了一种餐饮废水杂物自动清理装置，包括水箱，水箱上部连接有进水口，水箱的侧壁上连接有出水口，水箱内固定安装有斜置的鼓形栅筐，鼓形栅筐内通过传动轴安装有螺旋输送装置，螺旋输送装置伸出水箱并安装有外壳，传动轴由外壳壁上固定安装的电机带动，外壳由卸料口连通杂物桶。本实用新型集拦污、螺旋提升、压榨栅污为一体，机身轻巧，方便安装拆卸;真正实现了餐饮废水中杂物分离与排放的自动化运行，减轻日常劳动维护;装置可加盖封闭，实现封闭式运行：无臭气散发，环保卫生。物料不会外溢，减少空气污染。
权利要求书
1.餐饮废水杂物自动清理装置，包括水箱，所述的水箱上部连接有进水口，水箱的侧壁上连接有出水口，其特征在于：所述的水箱内固定安装有斜置的鼓形栅筐，鼓形栅筐内通过传动轴安装有螺旋输送装置，螺旋输送装置伸出所述的水箱并安装有外壳，所述的传动轴由外壳壁上固定安装的电机带动，所述的外壳由卸料口连通杂物桶。
2. 根据权利要求1所述的餐饮废水杂物自动清理装置，其特征在于：所述的鼓形栅筐位于水箱内部、水箱上设置的进水口的正下方。
说明书
餐饮废水杂物自动清理装置
技术领域
本实用新型涉及餐饮废水的处理领域，具体的是一种餐饮废水杂物自动清理装置。
背景技术
污水处理中主要采用回转式格栅和转鼓式格栅，用在餐饮废水进水端，特别是安装在一体化设备箱体里面，回转式格栅因机身笨重尺寸大，安装非常困难，对箱板的承重都会有一定影响，运行时耗电量大，噪音大，密封性差，影响周围环境。
普通回转式格栅如耙齿式格栅间隙活动的缺陷，部分污物直接从间隙中进入下道工序，影响设备下一道工序的正常运行，除污效率低。另外从普通格栅机捞取的污物含有水分，影响设备周围地面环境。
现有的转鼓式格栅除污机由于网筒间隙是固定的，但主要作为细格栅用，网孔一般5mm以下，用在餐饮废水中是不合适的，网孔极易被油污粘附堵塞，造成排水不通畅。
现有的转鼓式格栅除污机后端压榨部分，机身较长，占用尺寸大，不易安装在格栅箱体上，给一体化设备的整体部件安装造成困难。
实用新型内容
本实用新型为解决现有技术的不足，提供了一种餐饮废水杂物自动清理装置。
本实用新型的技术方案：

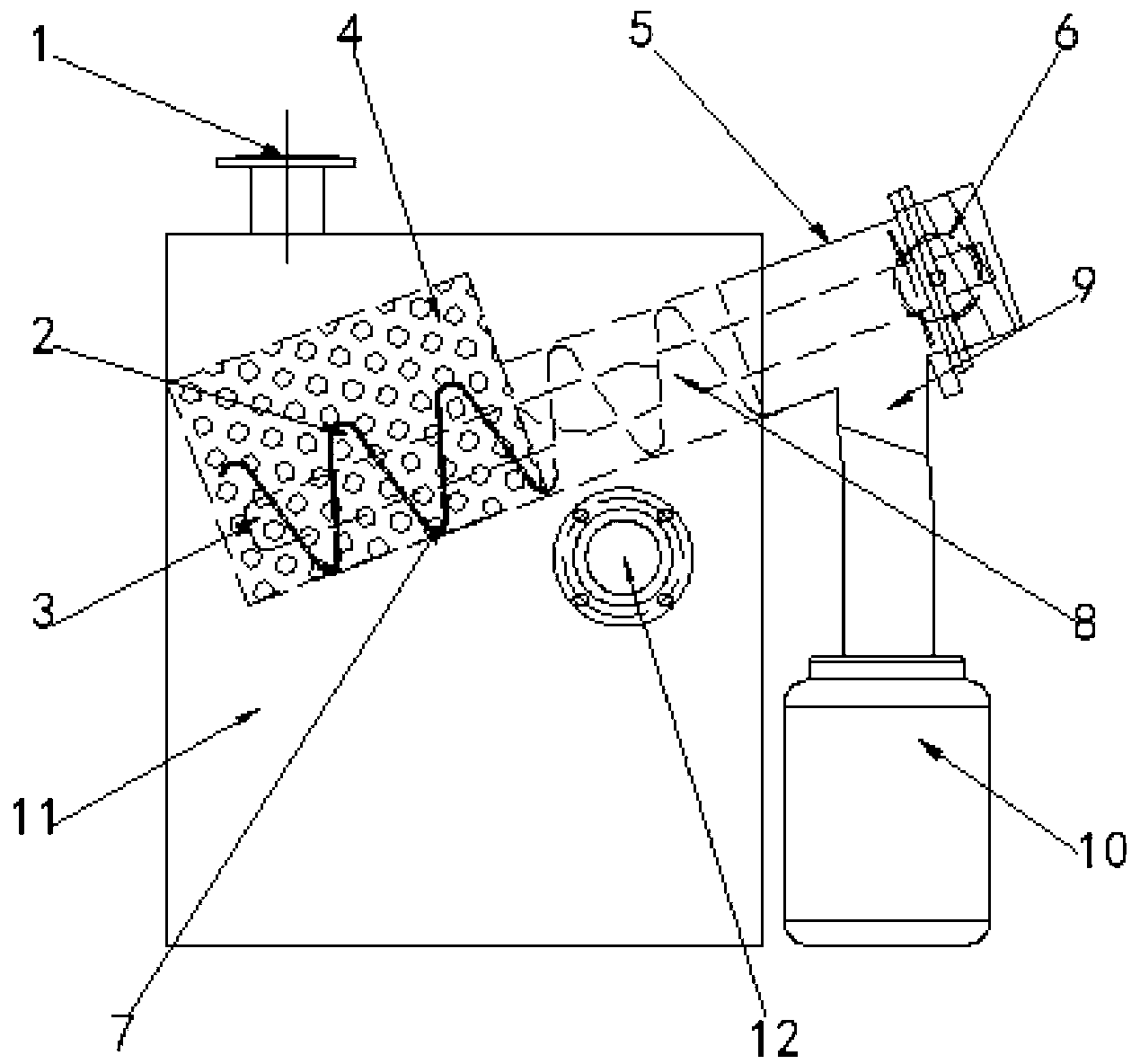

餐饮废水杂物自动清理装置，包括水箱，所述的水箱上部连接有进水口，水箱的侧壁上连接有出水口，其特征在于：所述的水箱内固定安装有斜置的鼓形栅筐，鼓形栅筐内通过传动轴安装有螺旋输送装置，螺旋输送装置伸出所述的水箱并安装有外壳，所述的传动轴由外壳壁上固定安装的电机带动，所述的外壳由卸料口连通杂物桶。
所述的餐饮废水杂物自动清理装置，其特征在于：所述的鼓形栅筐位于水箱内部、水箱上设置的进水口的正下方。
所述的鼓形栅筐以及鼓形栅筐上安装的传动轴和螺旋输送装置均与水平面呈35°夹角，并且传动轴以每分钟5-8周的速度带动螺旋输送装置旋转。
本实用新型的优点：
1、集拦污、螺旋提升、压榨栅污为一体，机身轻巧，方便安装拆卸;
2、真正实现了餐饮废水中杂物分离与排放的自动化运行，减轻日常劳动维护;
3、针对餐饮废水排水的水质特点，专门应用于餐饮废水的进水端杂物自动分离;废水中的杂物自动拦截下来自动归集到杂物筐，相比目前国内隔油设备的格栅，不需要人为去定期取出格栅清理;
4、在螺旋结构上增加转刷，跟随做圆周运动，清刷网孔，减少堵塞故障;
5、装置可加盖封闭，实现封闭式运行：无臭气散发，环保卫生。物料不会外溢，减少空气污染。
