申请日2013.02.27
公开(公告)日2014.12.24
IPC分类号B63B13/00; C02F1/00; B63B49/00
摘要

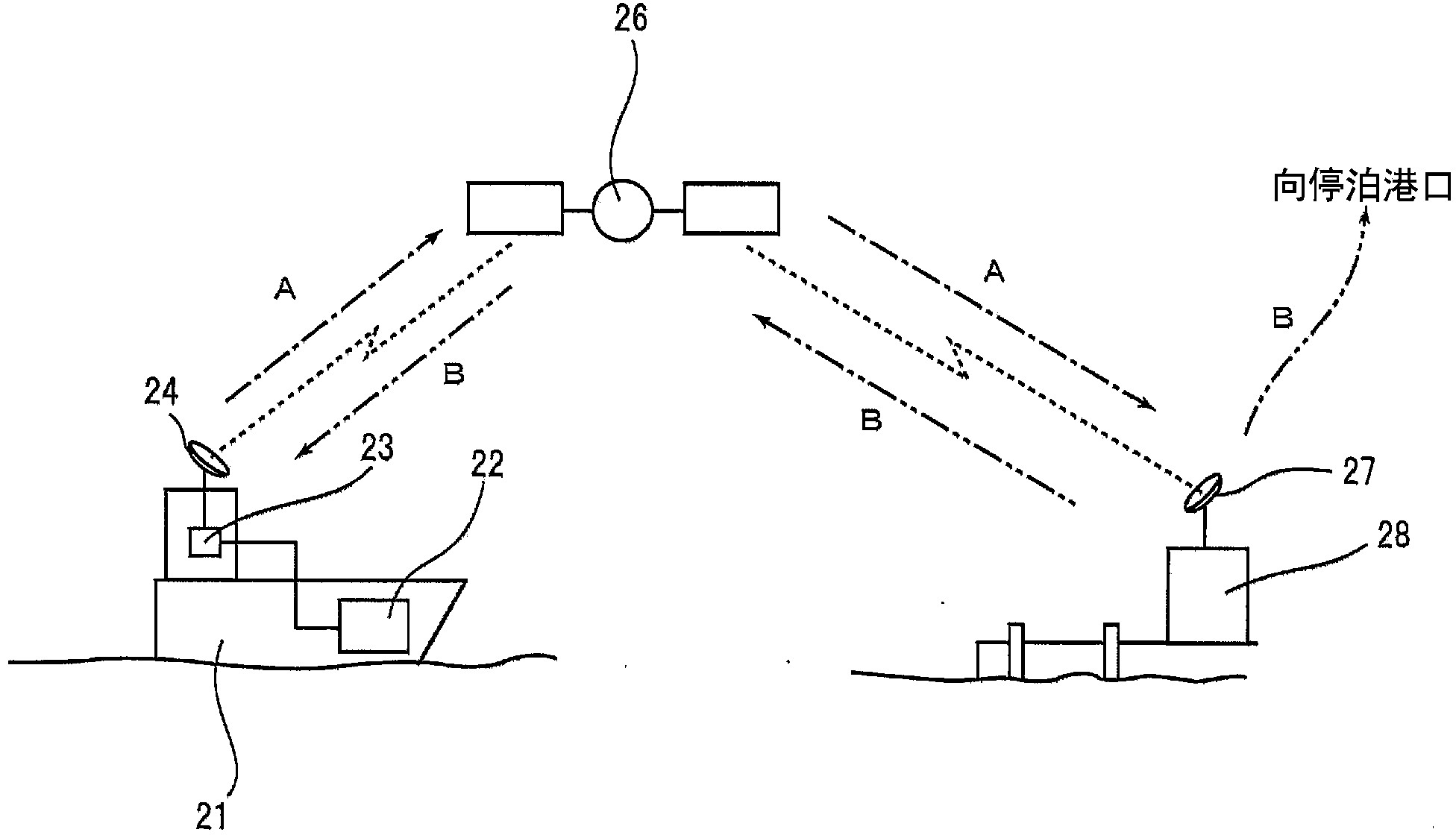

将通过各种传感器检测到的船舶(21)的压舱水处理系统(22)的状况传输于具有数据存储传送装置的控制装置(23)，由此对其进行监视。该控制装置(23)从卫星通信装置(24)经由通信卫星(26)向接受方侧的卫星通信装置(27)发送信息，主计算机(28)接受该信息。接着，该主计算机(28)中，分析并监视各种传感器S1～S6的信息，并回复最佳的运转状况。在船舶(21)侧，经由通信卫星(26)通过卫星通信装置(24)接受信息，控制装置(23)中基于该主计算机(28)的指示，维持压舱水处理系统(22)的运转。根据上述的压舱水处理系统的远程监视装置，能够远程监视并控制压舱水处理系统。
权利要求书
1.一种压舱水处理系统的远程监视装置，其附设于船舶，其特征在于，
前述压舱水处理系统具有：处理效果确认装置、环境安全监视装置、控 制装置、连通于前述处理效果确认装置以及环境安全监视装置的处理效果数 据以及环境安全数据的数据存储传送装置，
前述数据存储传送装置，无线连接于与该船舶远程配置的主计算机，
前述主计算机，基于从前述数据存储传送装置接受的处理效果数据以及 环境安全数据，通过前述控制装置监视前述压舱水处理系统的状况，并进行 维持管理以使该压舱水处理系统的运转适当。
2.如权利要求1所述的压舱水处理系统的远程监视装置，其特征在于，
前述处理效果确认装置是从残留氧化剂传感器、紫外线传感器、氧化还 原电位计、溶解氧仪、杀菌剂罐的液位计、杀菌剂的流量计、电解装置的电 流计中选出的1种或2种以上。
3.如权利要求1或2所述的压舱水处理系统的远程监视装置，其特征在 于，
前述环境安全监视装置是从残留氧化剂传感器、氧化还原电位计、杀菌 剂的中和剂罐的液位计、中和剂的流量计中选出的1种或2种以上。
4.一种附设于船舶的压舱水处理系统的远程监视方法，其特征在于，
将通过设置于前述压舱水处理系统的处理效果确认装置和环境安全监视 装置获得的处理效果数据以及环境安全数据传送至数据存储传送装置，
前述数据存储传送装置将上述数据无线传送至与该船舶远程配置的主计 算机，
前述主计算机基于从前述数据存储传送装置接受的处理效果数据以及环 境安全数据，通过前述控制装置远程监视前述压舱水处理系统的状况，并进 行维持管理以使该压舱水处理系统的运转适当。
说明书
压舱水处理系统的远程监视装置及其远程监视方法
技术领域
本发明涉及一种船舶的压舱水的处理系统的远程监视装置以及使用该远 程监视装置的压舱水的处理系统的远程监视方法。
背景技术
通常，船舶、特别是货船，由于是以包含装载货物等重量在内的方式设 计的缘故，从确保螺旋桨没水深度、确保空载时安全航行等的必要性出发， 对空载或载货少的状态的船舶而言，是在出港前通过在港口取海水等来使船 舶保持平衡，将用于该压舱的水称作船舶压舱水。对于该船舶压舱水，当无 装载的情况下出港时，在该出港地将港口的海水等装进压舱罐，另一方面， 则相反，在港内进行载货时，对船舶压舱水进行排放。
而且，通过在环境不同的装货港与卸货港之间进行往返的船舶来实施船 舶压舱水的注入和排放，则有可能因装货港与卸货港的船舶压舱水中所含的 微生物的差异而对沿岸生态系统产生不良影响。因此，在与船舶的船舶压舱 水管理相关的国际会议中，2004年2月采纳了用于船舶的船舶压舱水和沉淀 物的规定和管理的国际条约，对船舶压舱水的处理被规定为一种义务。
作为船舶压舱水的处理基准的国际海事组织(IMO)所规定的基准，如 下所示：从船舶排出的船舶压舱水中所含的50μm以上的生物(主要是动物 浮游生物)在1m3中的数量小于10个，10μm以上且小于50μm的生物(主 要是植物浮游生物)在1ml中的数量小于10个，霍乱弧菌在100ml中的数量 小于1cfu(菌落形成单位)，大肠杆菌在100ml中的数量小于250cfu，肠球 菌在100ml中的数量小于100cfu。
为了满足这种压舱水的处理基准，作为压舱水处理系统，大多采用组合 下述装置的系统：氯系、氧系等的活性物质(杀菌剂)的贮藏装置或它们的 船上生成装置;将这些活性物质向压舱水中添加的添加装置;用于中和排出 压舱水时残存于压舱水中的活性物质的中和剂添加装置。
如上述的压舱水处理系统中，在停泊港口时间内确认到压舱水处理系统 正常运行之后使其确切工作，并且根据情况的不同而需要在调整为合适港口 状况的状态之后，进行药剂的补给、工作状态的监视(维护和检查)。特别 是，作为压舱水处理系统中所使用的杀菌剂的活性物质，通常多为对于人体、 船舶以及环境带来危险的物质，因此，压舱水处理系统的维护和检查等的操 作，需要穿戴保护装备的状态下进行普通级别以上的安全检查，因此需要较 多的时间。另外，还需要确认排出水是不会对环境带来坏影响的安全的水质。
发明内容
发明要解决的课题
一方面，通常，对于停泊港口的时间，从船舶的航行的效率化、成本等 方面考虑时，一般设定成尽量短的时间。为了在该短的停泊港口时间内安全 且有效地实施包含如上的危险操作的较多的操作，需要事先把握压舱水的处 理系统的状态，并事先在停泊港口地中做好所需的准备。
但是，以往的压舱水处理系统的监视，仅在船上操舵室或设备附带的监 视器等在船舶中进行，其并不是事先把握压舱水的处理系统的状态，并在停 泊港口地中事先做好所需的准备的远程监视系统。特别是，作为活性物质使 用次氯酸钠等的次氯酸盐的情况较多，但是，该次氯酸钠的保存性差，随着 时间推移，有效氯浓度逐渐减少，因此，不适于船舶中大量搭载而航行，最 好在停泊港口地中装载需要量。
为了解决上述课题，本发明的目的在于提供一种能够远程监视并控制压 舱水处理系统的压舱水处理系统的远程监视装置。另外，本发明的目的在于 提供一种使用该压舱水处理系统的远程监视装置的压舱水处理系统的远程监 视方法。
解决课题所用的方法
为了解决上述问题，首先，本发明提供一种压舱水处理系统的远程监视 装置(第一技术方案)，其附设于船舶，其特征在于，前述压舱水处理系统 具有：处理效果确认装置、环境安全监视装置、控制装置、连通于前述处理 效果确认装置以及环境安全监视装置的处理效果数据以及环境安全数据的数 据存储传送装置，并且，前述数据存储传送装置，无线连接于与该船舶远程 配置的主计算机，前述主计算机，基于从前述数据存储传送装置接受的处理 效果数据以及环境安全数据，通过前述控制装置监视前述压舱水处理系统的 状况，并进行维持管理以使该压舱水处理系统的运转适当。
根据上述发明(第一技术方案)，压舱水处理系统的处理效果数据以及 环境安全数据以卫星通信等为介无线连接于与该船舶远程配置的主计算机， 该主计算机中监视压舱水处理系统的状况，并把握其状况。并且，基于该主 计算机的指示维持压舱水处理系统的运转，并且，将相应于该压舱水处理系 统的状况的事前操作以及准备操作的指令指示于停泊港口地侧，停泊港口后 预先完成对于压舱水处理系统进行的较多的操作，由此，在短的停泊港口时 间内能够安全且有效地实施与压舱水的处理系统相关的操作。
上述发明(第一技术方案)中，优选前述处理效果确认装置是从残留氧 化剂传感器、紫外线传感器、氧化还原电位计、溶解氧仪、杀菌剂罐的液位 计、杀菌剂的流量计、电解装置的电流计中选出的1种或2种以上(第二技 术方案)。
根据上述发明(第二技术方案)，基于这些数据监视压舱水处理系统， 由此能够把握活性物质(杀菌剂)的状态，因此，在停泊港口地中搭载下次 航行期间所需的需要量，从而能够适当补给易分解的次氯酸盐等的活性物质。
上述发明(第一技术方案、第二技术方案)中，优选前述环境安全监视 装置是从残留氧化剂传感器、氧化还原电位计、杀菌剂的中和剂罐的液位计、 中和剂的流量计中选出的1种或2种以上(第三技术方案)。
根据上述发明(第三技术方案)，基于这些数据监视压舱水处理系统， 由此能够把握可能会阻碍环境安全的物质的状态，因此，通过适当补给需要 量的中和剂，能够在停泊港口地等中安全地放出压舱水。
另外，本发明提供一种附设于船舶的压舱水处理系统的远程监视方法， 其特征在于，将通过设置于前述压舱水处理系统的处理效果确认装置和环境 安全监视装置获得的处理效果数据以及环境安全数据传送至数据存储传送装 置，前述数据存储传送装置将这些数据无线传送至与该船舶远程配置的主计 算机，前述主计算机基于从前述数据存储传送装置接受的处理效果数据以及 环境安全数据，通过前述控制装置远程监视前述压舱水处理系统的状况，并 进行维持管理以使该压舱水处理系统的运转适当(第四技术方案)。
根据上述发明(第四技术方案)，通过主计算机预先把握船舶中的压舱 水处理系统的状况，基于该主计算机的指示维持压舱水处理系统的运转，并 且，将相应于该压舱水处理系统的状况的事前操作以及准备操作的指令指示 于停泊港口地侧，停泊港口后预先完成对于压舱水处理系统进行的较多的操 作，由此，在短的停泊港口时间内能够安全且有效地实施与压舱水的处理系 统相关的操作。
发明的效果
根据本发明的附设于船舶的压舱水处理系统的远程监视装置，通过以卫 星通信等为介与该船舶远程配置的主计算机接受压舱水处理系统的处理效果 数据以及环境安全数据，并通过该主计算机监视压舱水处理系统的状况并预 先把握其状况。并且，基于该主计算机的指示维持压舱水处理系统的运转， 并且，将相应于该压舱水处理系统的状况的事前操作以及准备操作的指令指 示于停泊港口地侧，停泊港口后预先完成对于压舱水处理系统进行的较多的 操作，由此，在短的停泊港口时间内能够安全且有效地实施与压舱水的处理 系统相关的操作。
