申请日2013.07.01
公开(公告)日2013.10.16
IPC分类号C02F3/10; C02F103/16; C02F3/02
摘要
本发明供了一种用于处理电镀废水的BAF反应器，属于环境工程技术领域。它解决了现有电镀废水反应器中污染物去除率较低等技术问题。一种用于处理电镀废水的BAF反应器，反应器包括一反应池，反应池由一隔板分割为反应室一和反应室二，反应室一内设有以硬质泡沫塑料为填料的滤层一，反应室二内设有以球形轻质生物陶粒作为填料的滤层二，反应器还包括分别与反应室一和反应室二相联通的进水池和出水池，反应室二与一个供氧曝气池相连，隔板上设有联通反应室一和反应室二的过水孔。本发明具有去除率高、操作简单有效等优点。
权利要求书

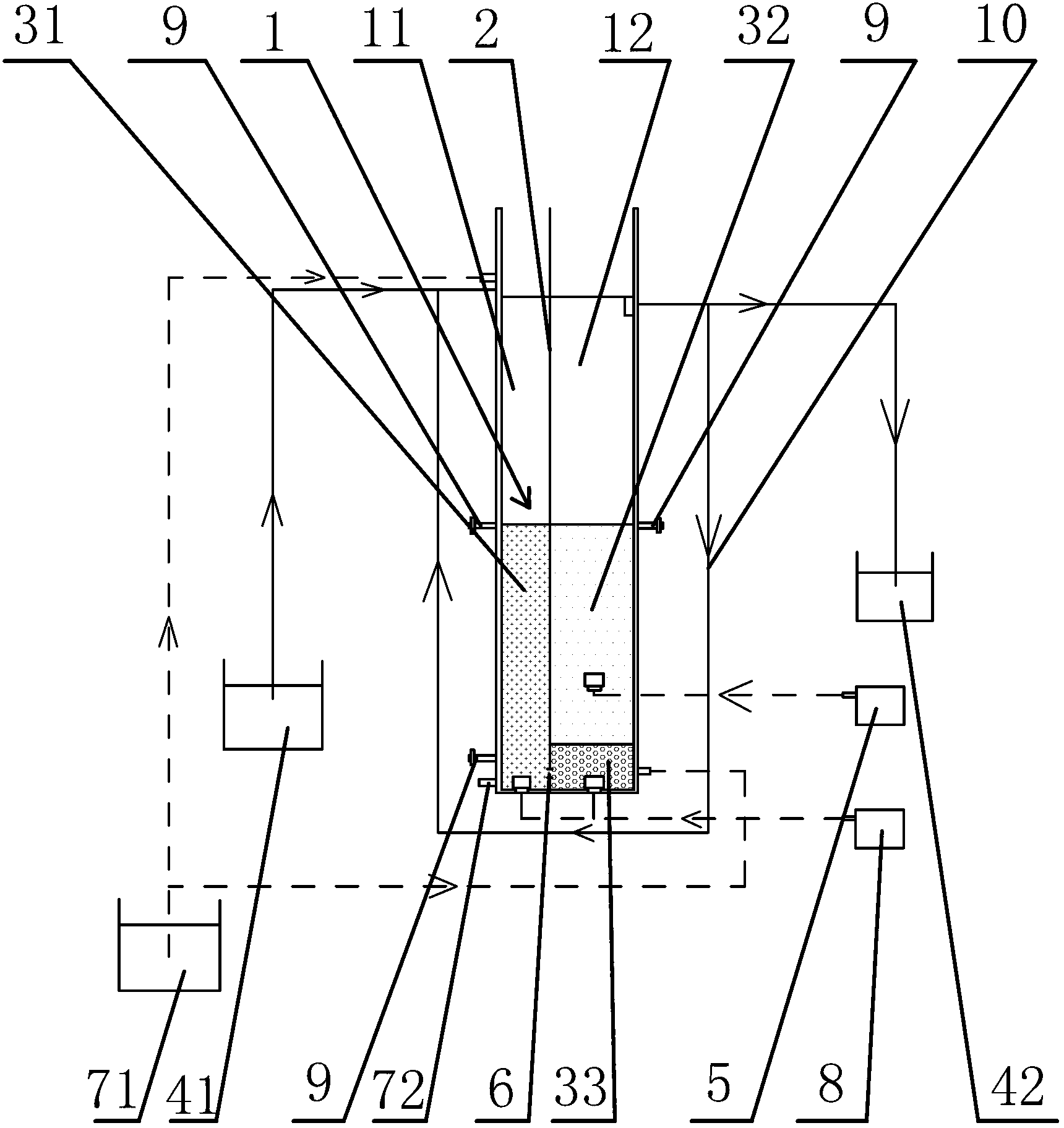

1.一种用于处理电镀废水的BAF反应器，其特征在于，所述 反应器包括一反应池(1)，所述反应池(1)由一隔板(2)分割 为反应室一(11)和反应室二(12)，所述反应室一(11)内设有 以硬质泡沫塑料为填料的滤层一(31)，所述反应室二(12)内设 有以球形轻质生物陶粒作为填料的滤层二(32)，所述反应器还包 括分别与反应室一(11)和反应室二(12)相联通的进水池(41) 和出水池(42)，所述反应室二(12)与一个供氧曝气池(5)相 连，所述隔板(2)上设有联通反应室一(11)和反应室二(12) 的过水孔(6)。
2.根据权利要求1所述的一种用于处理电镀废水的BAF反应 器，其特征在于，所述反应室一(11)的顶端和反应室二(12) 的底端均与一个反冲水池(71)相连，所述反应池(1)上设有反 冲出水口(72)。
3.根据权利要求1或2所述的一种用于处理电镀废水的BAF 反应器，其特征在于，所述反应室一(11)和反应室二(12)的 底部均与一个反冲气池(8)相连。
4.根据权利要求1或2所述的一种用于处理电镀废水的BAF 反应器，其特征在于，所述反应池(1)的外壁上设有若干取样口 (9)。
5.根据权利要求1或2所述的一种用于处理电镀废水的BAF 反应器，其特征在于，所述反应室二(12)的底部设有厚度为50mm 的卵石承托层(33)，所述承托层(33)位于滤层二(32)的下端。
6.根据权利要求1或2所述的一种用于处理电镀废水的BAF 反应器，其特征在于，所述滤层一(31)的填料粒径为5～7mm， 所述滤层二(32)的调料粒径为4～6mm。
7.根据权利要求1或2所述的一种用于处理电镀废水的BAF 反应器，其特征在于，所述进水池(41)和出水池(42)之间设 有一回流管(10)。
说明书
一种用于处理电镀废水的BAF反应器
技术领域
本发明属于环境工程技术领域，涉及一种用于处理电镀废水 的BAF反应器。
背景技术
BAF全称Biological Aerated Filter，即曝气生物滤池， 是一种采用颗粒滤料固定生物膜的好氧或缺氧生物反应器，该工 艺集生物接触氧化与悬浮物滤床截留功能于一体，是国际上兴起 的污水处理新技术。
电镀是国民经济中较小却必不可少的基础工艺性行业，同时 又是重污染行业。近年来，我国电镀企业数量增长迅速，电镀行 业年产值已过百亿人民币，电镀工业一跃成为我国的重要加工行 业，但是电镀过程中产生的污水对环境的危害也逐渐凸显出来。 电镀过程的污水排放主要是由水洗水的排放造成的，水洗水中的 主要污染物为pH、CODcr、重金属离子和油类。
目前国内外对电镀废水的治理一般采用的方法包括：化学处 理法、电解法、离子交换处理法、膜分离技术、离子浮选法、活 性炭吸附法和生物法等。曝气生物滤池工艺(BAF)作为一种高效、 节能、占地面积小的新型污水处理技术，近年来已成为国内外的 研究热点。填料是曝气生物滤池的重要组成部分，填料的改变对 BAF工艺的发展影响深远。由填料的发展历程可以看出，从最初 的天然砂石到现如今的球形生物陶粒、酶促填料等高科技产品， 其趋势就是逐渐弱化自然影响因素，而强化人工控制过程，使填 料不断满足人们事先所设计好的要求。但一种填料同时满足多种 要求难度仍然相当之大，从而多种填料组合的多层或多段曝气生 物滤池将在很大程度上成为今后一段时期研究的重点。固定化微 生物—曝气生物滤池技术(I-BAF)也将是一个新的发展方向。国 内有研究者将变异菌和酶制剂固定在大孔网状载体上作为填料处 理高难度有机工业废水，生物负载量可达到传统生物处理工艺的 3-10倍，污染物去除率95%以上，有较强脱氮除磷功效。综上所 述，BAF工艺的发展与填料的发展息息相关，以I-BAF为代表的 高科技填料的开发仍将是BAF工艺发展的主流趋势;而多种填料 组合的多层或多段曝气生物滤池工艺在污水处理过程中所表现出 的高效处理能力和稳定性，将使其在今后一段时期成为BAF工艺 的另外一个重要研究方向。本发明与一般的BAF工艺相比较，可 以大幅度提高其污染物净化效果。
发明内容
本发明的目的是针对现有的技术存在的上述问题，提供一种 用于处理电镀废水的BAF反应器，本发明所要解决的技术问题是 如何提高电镀废水中污染物的去除率。
本发明的目的可通过下列技术方案来实现：
一种用于处理电镀废水的BAF反应器，其特征在于，所述反 应器包括一反应池，所述反应池由一隔板分割为反应室一和反应 室二，所述反应室一内设有以硬质泡沫塑料为填料的滤层一，所 述反应室二内设有以球形轻质生物陶粒作为填料的滤层二，所述 反应器还包括分别与反应室一和反应室二相联通的进水池和出水 池，所述反应室二与一个供氧曝气池相连，所述隔板上设有联通 反应室一和反应室二的过水孔。
待处理的电镀污水经过进水池进入反应室一，通过以硬质泡 沫塑料为填料的滤层一过滤，将废水中的漂浮杂物过滤，废水经 过过水孔进入反应室二，经供氧曝气对废气进行反应，且球形轻 质生物陶粒对废水中的污染物进行阻挡作用，对废水进行净化。
在上述的一种用于处理电镀废水的BAF反应器中，所述反应 室一的顶端和反应室二的底端均与一个反冲水池相连，所述反应 池上设有反冲出水口。在本反应器工作一段时间后，为保证填料 的品质，需要对反应池内进行清洗，特别是反应池内生物膜开设 老化时，需要进行清洗，保证污水处理质量，反冲水为洁净的清 水，从反冲水池进入反应池，从反冲出水口流出，对反应池进行 冲刷式清洗。
在上述的一种用于处理电镀废水的BAF反应器中，所述反应 室一和反应室二的底部均与一个反冲气池相连。在本反应器工作 一段时间后，反应池内的含氧量发生变化，影响污水降解质量， 需要对反应池内进行反冲气处理，恢复本反应器的含氧特性。
在上述的一种用于处理电镀废水的BAF反应器中，所述反应 池的外壁上设有若干取样口。本反应器沿反应池两侧的池壁设有 三个取样口，其中一个取样口距反应器底部距离为60mm，位于滤 层一的下端，另外两个取样口距反应器底部为300mm，位于滤层 一和滤层二的上端，三个取样口分别对反应器内的降解情况进行 检测，为实验和降解效果的改良提供数据。
在上述的一种用于处理电镀废水的BAF反应器中，所述反应 室二的底部设有厚度为50mm的卵石承托层，所述承托层位于滤层 二的下端。卵石承托层的作用是在不影响水流通过的前提下，对 滤层二进行支撑，同时也防止过水孔堵塞。
在上述的一种用于处理电镀废水的BAF反应器中，所述滤层 一的填料粒径为5～7mm，所述滤层二的调料粒径为4～6mm。滤层 一主要对污水中的漂浮物等进行过滤，填料粒径较滤层二的填料 粒径大。
在上述的一种用于处理电镀废水的BAF反应器中，所述进水 池和出水池之间设有一回流管。回流率为50%，进入出水池之前 的部分降解水需要再次进入反应室一，通过这种方法能够大大提 高废水中污染物的去除率。
与现有技术相比，本发明具有以下优点：
1、待处理的电镀污水经过进水池进入反应室一，通过以硬质 泡沫塑料为填料的滤层一过滤，将废水中的漂浮杂物过滤，废水 经过过水孔进入反应室二，经供氧曝气对废气进行反应，且球形 轻质生物陶粒对废水中的污染物进行阻挡作用，对废水进行净化， 与现有一般的污水处理工艺相比，能够大幅度提高污染物的净化 效果。
2、本反应器中，进水池和出水池之间设有一回流管，回流率 为50%，进入出水池之前的部分降解水需要再次进入反应室一， 通过这种方法能够大大提高废水中污染物的去除率。
