申请日2013.07.31
公开(公告)日2013.12.04
IPC分类号B01D29/00; C02F1/00; B01D29/66; B01D29/52
摘要
本发明涉及一种滤布滤池过滤装置，包括过滤装置和反冲洗装置。过滤装置包括滤框、滤布和滤布支架，滤框内部纵横连通的支管壁上设有若干规则分布的排水通孔，底部设有滤后水排出口。滤布支架是“W”形波纹状滤网，滤布紧密敷设在上述“W”形波纹状滤网上，滤框、滤布和滤布支架组成封闭的滤后水空间。反冲洗装置包括“W”形波纹状吸泥管、清洗连接管、清洗总管和负压抽吸排出管，“W”形波纹状吸泥管的反冲洗端开有吸泥缝口，吸泥缝口与敷设在上述“W”形波纹状滤网上的滤布贴近配合。本发明处理污水的方法包括过滤、正压气冲和负压抽吸等步骤。本发明采用波纹形过滤面及反冲洗部件提高了过滤装置的有效过滤面积，工作效率高，出水量大。
权利要求书
1.一种滤布滤池过滤装置，其特征是包括过滤装置和反冲洗装置; 所述过滤装置包括滤框(110)、滤布(120)和滤布支架(130)，滤框(110) 是中空的网格状框架，所述中空网格状框架内部纵横连通的支管壁上 设有若干规则分布的排水通孔(111)，所述中空网格状框架底部设有 滤后水排出口(112);滤布支架(130)是“W”形波纹状滤网，滤布(120) 紧密铺设在所述“W”形波纹状滤网上，滤框(110)、滤布(120)和滤 布支架(130)组成封闭的滤后水空间，所述空间内的滤后水依次经排 水通孔(111)、所述中空网格状框架内部和滤后水排出口(112)进入滤 后水汇水槽(140);所述反冲洗装置包括“W”形波纹状吸泥管(210)、 清洗连接管(220)、清洗总管(230)和负压抽吸排出管(240)，“W”形 波纹状吸泥管(210)的反冲洗端开有吸泥缝口(211)，吸泥缝口(211) 与铺设在所述“W”形波纹状滤网上的滤布(120)贴近配合，清洗连接 管(220)一端与吸泥管(210)中部密封连通，清洗连接管(220)另一端 与清洗总管(230)密封连通，清洗总管(230)与负压抽吸排出管(240) 密封连通;吸泥缝口(211)沿滤布(120)表面移动，吸泥缝口(211)将 滤布(120)表面的杂质颗粒抽吸排出。
2.根据权利要求1所述的滤布滤池过滤装置，其特征在于，滤框(110) 两侧分别设有滤布(120)和滤布支架(130)，设在滤框(110)两侧的滤 布(120)和滤布支架(130)与滤布支架(130)组成封闭的滤后水空间。
3.根据权利要求1或2所述的滤布滤池过滤装置，其特征在于，所 述反冲洗装置还包括正压喷射气流管(250)，正压喷射气流管(250) 与清洗总管(230)密封连通，压力气流依次经清洗总管(230)、清洗连 接管(220)和吸泥管(210)的吸泥缝口(211)喷射到滤布(120)表面上。
4.根据权利要求3所述的滤布滤池过滤装置，其特征在于，所述反 冲洗装置包括2个“W”形波纹状吸泥管(210)，所述2个“W”形波 纹状吸泥管(210)平行错位排列，吸泥管(210)通过连接部件(212)与 清洗总管(230)外壁向下延伸出的支撑板(231)固定连接。
5.根据权利要求4所述的滤布滤池过滤装置，其特征在于，连接部 件(212)包括吸泥管连板和支撑板连板，所述吸泥管连板和支撑板连 板间设有弹性部件，所述吸泥管连板与吸泥管(210)固定连接，所述 吸泥管连板与支撑板连板通过所述弹性部件应力连接，所述支撑板连 板与支撑板(231)固定连接。
6.根据权利要求3所述的滤布滤池过滤装置，其特征在于，所述过 滤装置还包括若干条状“V”形压板(150)，压板(150)压设在所述“W” 形波纹状滤网上滤布(120)波谷处。
7.根据权利要求1或2所述的滤布滤池过滤装置，其特征在于，滤 布(120)的材质是纤维编织毛绒滤布，所述滤布的过滤精度小于等于 10微米，所述滤布的有效过滤深度大于3毫米。
8.根据权利要求1或2所述的滤布滤池过滤装置，其特征在于，滤 框(110)的长和高是1米～1.5米和1米～1.5米，排水通孔(111)的 孔径是3毫米～5毫米，所述若干规则分布的排水通孔(111)中心间 距是1.5厘米～2.5厘米，吸泥缝口(211)的缝宽和缝长是0.8毫米～ 1.2毫米和0.5米～0.8米。
9.一种根据权利要求6所述滤布滤池过滤装置处理污水的方法，其 特征是包括步骤：
(1)将滤池过滤装置放置在待过滤污水中，污水在重力和内部力的作 用下通过“W”形波纹状过滤表面进入滤框内部管路后经滤后水排出 口进入汇水槽;
(2)污水中杂质颗粒在滤布上积累达到一定程度，滤布处理污水的能 力下降，污水水位升高，开启反冲洗装置的正压喷射气源，使得吸泥 缝口沿滤布表面移动扫吹一个来回，关闭上述正压喷射气源;
(3)开启反冲洗装置负压抽吸装置，使得吸泥缝口沿滤布表面移动抽 吸一个来回，滤布逐渐恢复处理能力，污水水位降至初始状态，关闭 上述负压抽吸装置。
10.根据权利要求9所述的方法，其特征在于，在步骤(2)和(3)中， 利用连接部件的弹性结构调整吸泥管吸泥缝口与滤布间的距离，使得 吸泥缝口与滤布间不存在接触摩擦。
说明书
一种滤布滤池过滤装置及其处理污水的方法
技术领域
本发明涉及一种过滤装置及其处理污水的方法，特别涉及一种具 有自清洗装置的滤布过滤装置及其处理污水的方法，属于污水处理设 备领域。
背景技术
纤维滤布滤池主要应用在地表水净化、污水深度处理、工业水处 理等领域，主要通过过滤介质除去污水中的悬浮物，再结合净化药剂 等使用可同时除去污水中的部分磷，经过滤后的水源可满足景观用 水、中水回用处理的要求以及城市污水处理厂标一级A排放改造要 求。板式滤布滤池的过滤方式分为由内向外过滤形式和由外向内的过 滤形式，由内向外过滤的典型方案是FLUIDYNE公司的同类产品，这 种过滤模块采用气冲的方式实现反冲洗，同时采用多个电磁阀实现频 繁开关达到控制水流的目的，这种方案的缺点是多个电磁阀的控制系 统不易操作，而且电磁阀容易损坏，增加了设备使用和维护成本。由 外向内过滤方案在国内不乏应用，其中比较常用的方案是反冲洗采用 行车带动吸盘沿滤布表面往返抽吸的方式，这种方案的缺点是吸盘在 工作时容易与滤布接触，从而导致滤布表面磨损，而且滤布固定在滤 池结构上，不易更换。申请号是201220548528.9的专利文件公开了 “一种平板式滤布滤池”，包括各种管系、阀件、纤维滤布和反抽吸 吸盘等，采用平板式过滤面，依靠待滤水内部的运动透过滤布过滤， 出水量一般。
发明内容
本发明滤布滤池过滤装置及其处理污水的方法公开了新的方案， 采用波纹形过滤面及与其相配合的反冲洗部件，增大了过滤装置的有 效过滤面积，有利于污水透过滤布，解决了现有平板式滤布滤池出水 量不高的问题。

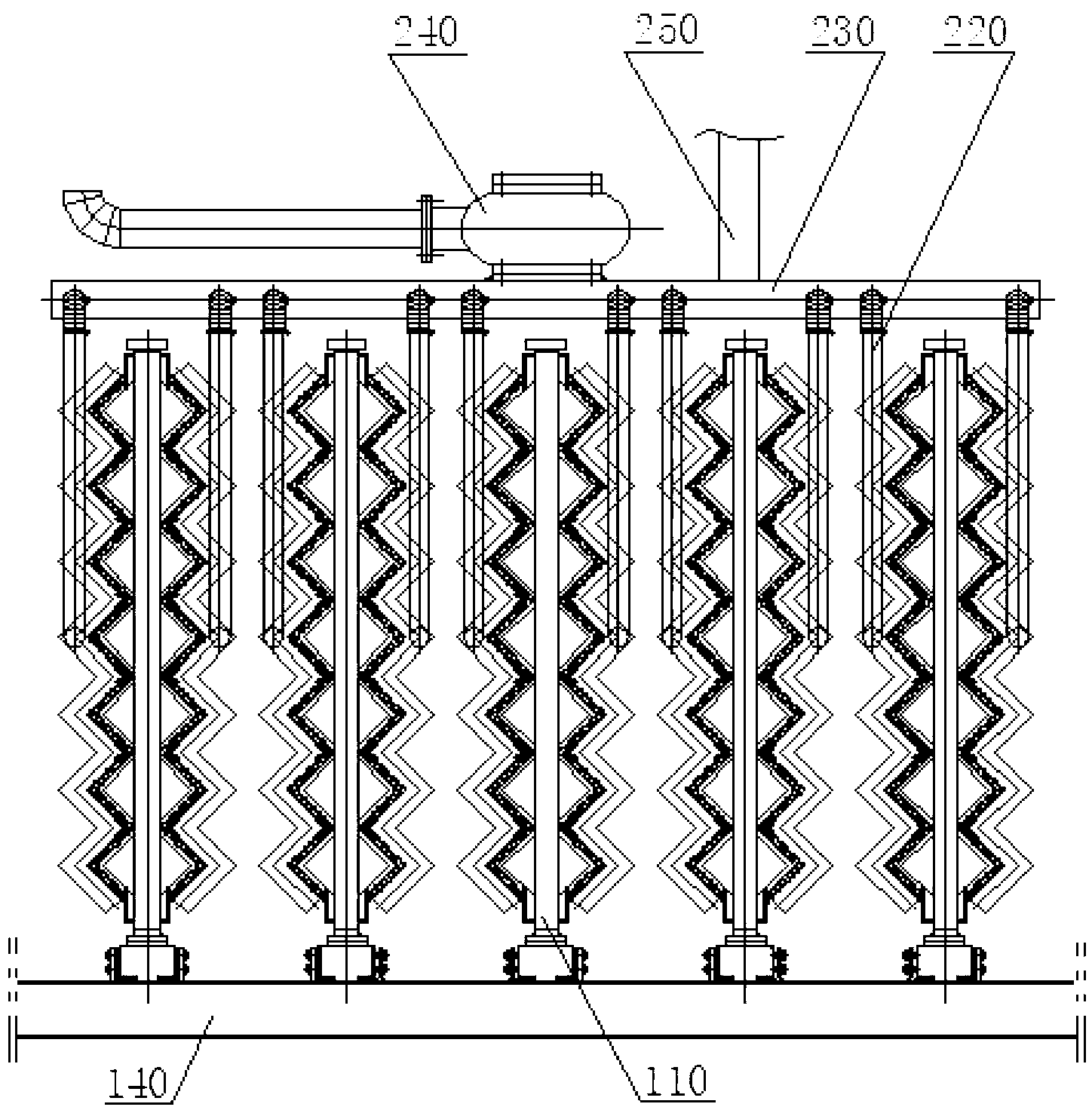

本发明滤布滤池过滤装置包括过滤装置和反冲洗装置。过滤装置 包括滤框110、滤布120和滤布支架130，滤框110是中空的网格状 框架，上述中空网格状框架内部纵横连通的支管壁上设有若干规则分 布的排水通孔111，上述中空网格状框架底部设有滤后水排出口112。 滤布支架130是“W”形波纹状滤网，滤布120紧密铺设在上述“W” 形波纹状滤网上，滤框110、滤布120和滤布支架130组成封闭的滤 后水空间，上述空间内的滤后水依次经排水通孔111、上述中空网格 状框架内部和滤后水排出口112进入滤后水汇水槽140。反冲洗装置 包括“W”形波纹状吸泥管210、清洗连接管220、清洗总管230和负 压抽吸排出管240，“W”形波纹状吸泥管210的反冲洗端开有吸泥缝 口211，吸泥缝口211与铺设在上述“W”形波纹状滤网上的滤布120 贴近配合，清洗连接管220一端与吸泥管210中部密封连通，清洗连 接管220另一端与清洗总管230密封连通，清洗总管230与负压抽吸 排出管240密封连通。吸泥缝口211沿滤布120表面移动，吸泥缝口 211将滤布120表面的杂质颗粒抽吸排出。
本发明滤布滤池过滤装置处理污水的方法包括步骤：(1)将滤池 过滤装置放置在待过滤污水中，污水在重力和内部力的作用下通过 “W”形波纹状过滤表面进入滤框内部管路后经滤后水排出口进入汇 水槽;(2)污水中杂质颗粒在滤布上积累达到一定程度，污水水位升 高，开启反冲洗装置的正压喷射气源，使得吸泥缝口沿滤布表面移动 扫吹一个来回，关闭上述正压喷射气源;(3)开启反冲洗装置负压抽 吸装置，使得吸泥缝口沿滤布表面移动抽吸一个来回，关闭上述负压 抽吸装置，污水水位降至初始状态。
本发明滤布滤池过滤装置及其处理污水的方法采用波纹形过滤 面及反冲洗部件提高了过滤装置的有效过滤面积，工作效率高，出水 量大。
