申请日2013.05.24
公开(公告)日2013.11.06
IPC分类号F24H4/02
摘要
一种废水源热泵热水器，热泵机组的冷凝器换热后直接制热冷水，冷水被制热后经辅助电加热调节成要求的温度后连接至淋浴喷头，热泵机组的蒸发器设置在浴室淋浴喷头的下方，淋浴废水被汇集并流经蒸发器进行换热，废水的热能为蒸发器提供热源。初始使用时，使用空气热能或辅助电加热为热泵机组的蒸发器提供热源，制备热水，待淋浴喷头出热水供人们淋浴后，淋浴废水的热能被回收，为蒸发器提供热源，本实用新型就可以作为即热型热水器供人们使用了，同时辅助电加热为淋浴喷头出水的恒温性做有效调节。本实用新型实用方便，成本增加不多，但效果显著，具有结构简单、设计合理等特点。
权利要求书

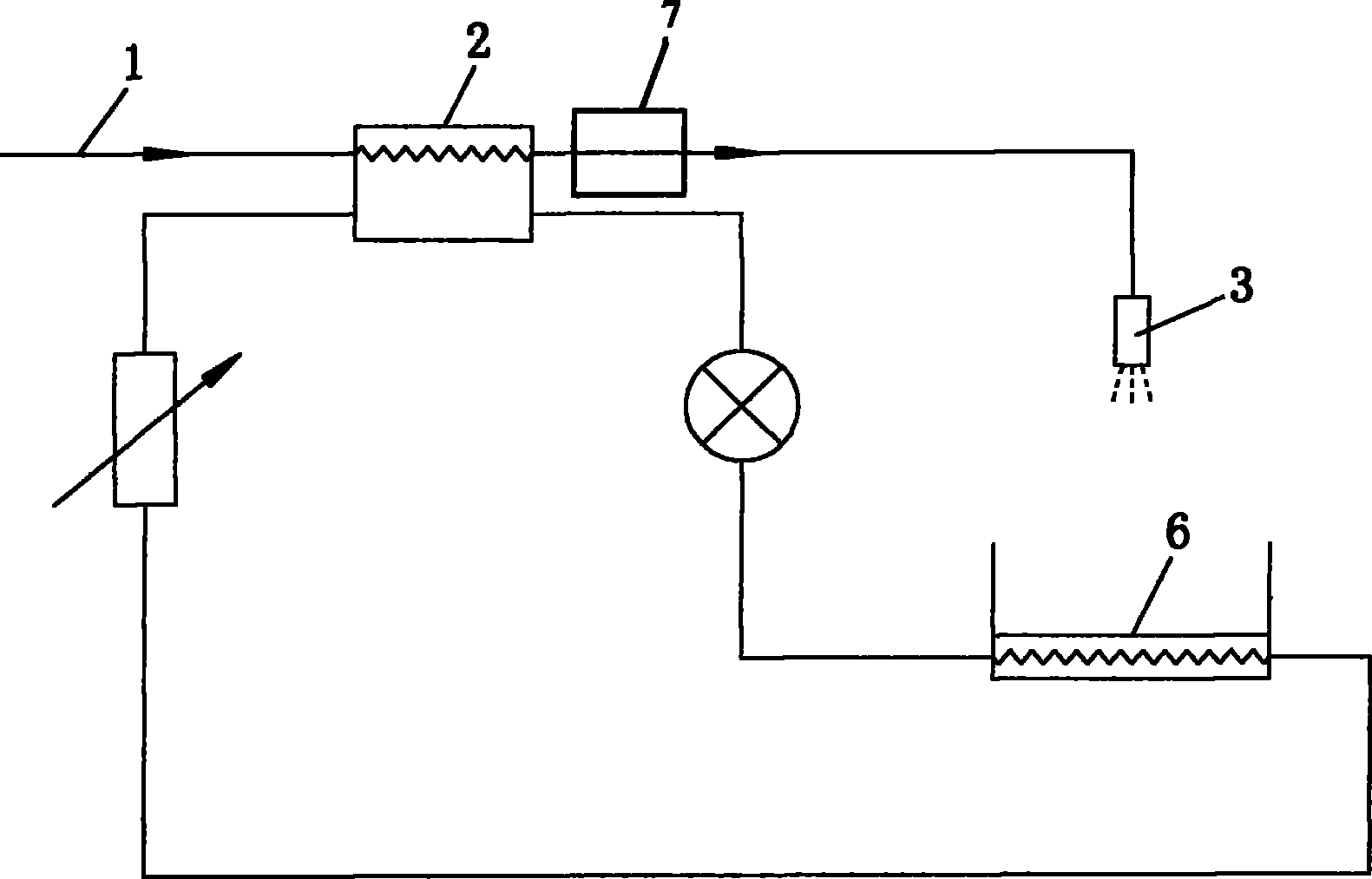

1.一种废水源热泵热水器，包括热泵机组，其特征在于所述热泵机组的冷 凝器(2)换热后直接制热冷水(1)，冷水(1)被制热后经管道由辅助电加 热(7)调节成要求的温度后连接至淋浴喷头(3)，热泵机组的蒸发器(6) 设置在浴室淋浴喷头(3)的下方，淋浴废水被汇集并流经蒸发器(6)进行 换热，废水的热能为蒸发器(6)提供热源。
说明书
废水源热泵热水器
技术领域
本实用新型属于热泵热水器技术领域，具体是涉及一种废水源热泵热水 器。
背景技术
洗澡水的温度一般在40度左右较为舒适，人们淋浴后汇集到排水处的洗 澡水还有35摄氏度左右。人们洗澡时35摄氏度的温水就这样白白排放掉， 而没有充分回收废水的热能。本专利技术将现有的热泵热水技术稍加改进， 使之能够回收人们淋浴时废水的热能，为热泵机组的蒸发器提供热源，有利 于节约能源。
发明内容
本实用新型主要是解决上述现有技术所存在的技术问题，提供了一种废水源热泵热水器。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：一种废水 源热泵热水器，热泵机组的冷凝器换热后直接制热冷水，冷水被制热后 经管道由辅助电加热调节成要求的温度后连接至淋浴喷头，热泵机组的蒸发 器设置在浴室淋浴喷头的下方，淋浴废水被汇集并流经蒸发器进行换热，废 水的热能为蒸发器提供热源。
初始使用时，使用空气热能或辅助电加热为热泵机组的蒸发器提供热源， 制备热水，热水供人们淋浴后，淋浴废水的热能被回收，为蒸发器提供热源， 本实用新型就可以作为即热型热水器供人们使用了，同时辅助电加热为淋浴 喷头出水的恒温性做有效调节。
本实用新型实用方便，成本增加不多，但效果显著，具有结构简单、设 计合理等特点。
