申请日2013.05.24
公开(公告)日2013.11.06
IPC分类号C02F9/14
摘要
本实用新型涉及水处理技术领域，特别公开了一种淀粉加工厂生产废水与生活废水综合处理系统。该淀粉加工厂生产废水与生活废水综合处理系统，包括连通生产废水管的调节池，调节池连通配水井，配水井的出水管连通PEIC厌氧反应器，其特征在于：所述PEIC厌氧反应器通过输水管路依次连接A/O活性污泥池、二沉池、Fenton强氧化池、FeCl3除磷池、三沉池，最后出水进入中间水池，中间水池内的水经砂滤池进入清水池，A/O活性污泥池内连通有生活废水管道。本实用新型结构简单，使用方便，设计合理，应用灵活，能够有效实现生产废水和生活废水的回收再利用，生产成本低，净化效率高，且水质稳定，适于广泛推广应用。
权利要求书

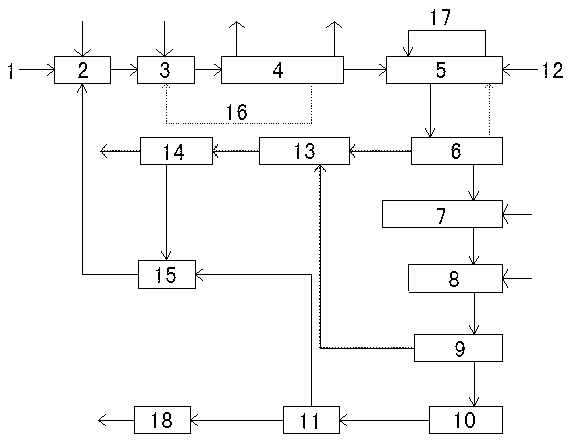

1.一种淀粉加工厂生产废水与生活废水综合处理系统，包括连通生产废水管(1)的调节池(2)，调节池(2)连通配水井(3)，配水井(3)的出水管连通PEIC厌氧反应器(4)，其特征在于：所述PEIC厌氧反应器(4)通过输水管路依次连接A/O活性污泥池(5)、二沉池(6)、Fenton强氧化池(7)、FeCl3除磷池(8)、三沉池(9)，最后出水进入中间水池(10)，中间水池(10)内的水经砂滤池(11)进入清水池(18)，A/O活性污泥池(5)内连通有生活废水管道(12)。
2.根据权利要求1所述的淀粉加工厂生产废水与生活废水综合处理系统，其特征在于：所述二沉池(6)和三沉池(9)中污泥排入污泥浓缩池(13)，污泥浓缩池(13)连通脱水机房(14)，脱水机房(14)脱出的水进入集水池(15)，集水池(15)连通调节池(2)的供水管。
3.根据权利要求1所述的淀粉加工厂生产废水与生活废水综合处理系统，其特征在于：所述配水井(3)与PEIC厌氧反应器(4)之间连接有污泥回流管道(16)。
4.根据权利要求1所述的淀粉加工厂生产废水与生活废水综合处理系统，其特征在于：所述砂滤池(11)的出水管道连通集水池(15)。
5.根据权利要求1所述的淀粉加工厂生产废水与生活废水综合处理系统，其特征在于：所述二沉池(6)上设置有连通A/O活性污泥池(5)的污泥回流通道，A/O活性污泥池(5)上设置有污水回流管道(17)。
说明书
一种淀粉加工厂生产废水与生活废水综合处理系统
(一) 技术领域
本实用新型涉及水处理技术领域，特别涉及一种淀粉加工厂生产废水与生活废水综合处理系统。
(二) 背景技术
淀粉加工废水目前常采用沉淀分离法和生物处理法，其中生物处理具体包括厌氧生化法、好氧生化法、稳定塘法、厌氧+好氧生化处理及光合细菌法，玉米淀粉生产废水的水质成分复杂、污染物浓度高，以生物处理法为主，目前主要采用的工艺为：预处理+厌氧生物处理+好氧生物处理工艺，其中生物处理过程的厌氧阶段，多采用UASB工艺，这种工艺在处理高负荷的淀粉生产废水时，反应器启动时间需要3个月到半年，其适用的最高负荷在12~15kgCOD/( m3·d)，更高的负荷使UASB反应器启动的时间更长，甚至无法正常运行处理。
PEIC反应器即厌氧颗粒污泥循环床反应器，是UASB反应器的改进产品，能够保证稳定运行且可达到更高的容积负荷。通过上下两层三相分离器将反应器分为上下两室，两室通过内循环装置组合在一起，废水中的有机物首先在下室被消化，产生的沼气被下层集气罩收集，上反应室属于低负荷区，消化下室少量未消化的有机物，上室较低的产气负荷和水利负荷有利于污泥沉降和滞流，维持反应器内较高的污泥浓度。该反应器的内循环装置，改变了产气负荷与水利负荷的作用方向，在高负荷下能避免污泥的流失，使其具有比UASB、EGSB更高的有机负荷，其有机负荷可达15~35 kg COD/(m3·d)。
玉米淀粉生产废水处理的厌氧阶段采用PEIC厌氧反应工艺，与后续的好氧过程一起，能够高效地完成对废水的达标处理。该技术对生产废水以及办公生活废水中COD的去除率可以达到99%以上，BOD5的去除率可以达到99.7%以上，对SS的去除率可以达到99.2%以上，使处理后的污水水质指标远远低于国家行业排放标准。
(三) 发明内容
本实用新型为了弥补现有技术的不足，提供了一种成本低、效率高、水质稳定的淀粉加工厂生产废水与生活废水综合处理系统。
本实用新型是通过如下技术方案实现的：
一种淀粉加工厂生产废水与生活废水综合处理系统，包括连通生产废水管的调节池，调节池连通配水井，配水井的出水管连通PEIC厌氧反应器，其特征在于：所述PEIC厌氧反应器通过输水管路依次连接A/O活性污泥池、二沉池、Fenton强氧化池、FeCl3除磷池、三沉池，最后出水进入中间水池，中间水池内的水经砂滤池进入清水池，A/O活性污泥池内连通有生活废水管道。
本实用新型采用多种装置配合，对生产废水和生活废水进行氧化、沉淀、过滤、除磷和砂滤等步骤，使处理后的水质稳定达到GB25461-2010《淀粉工业水污染物排放标准》要求，并且各项水质指标远低于排放标准限值。
本实用新型的更优方案为：
所述二沉池和三沉池中污泥排入污泥 浓缩池，污泥浓缩池连通脱水机房，脱水机房脱出的水进入集水池，集水池连通调节池的供水管，最后回收的反洗水进入调节池，便于循环过程中废水的继续处理。
所述配水井与PEIC厌氧反应器之间连接有污泥回流管道，便于污泥的多次利用，防止污染环境。
所述砂滤池的出水管道连通集水池，对砂滤池滤出的水进行再次处理。
所述二沉池上设置有连通A/O活性污泥池的污泥回流通道，A/O活性污泥池上设置有污水回流管道，便于污泥和污水的循环处理。
本实用新型结构简单，使用方便，设计合理，应用灵活，能够有效实现生产废水和生活废水的回收再利用，生产成本低，净化效率高，且水质稳定，适于广泛推广应用。
