申请日2013.05.13
公开(公告)日2014.11.19
IPC分类号C02F9/04
摘要
本发明提供一种废水处理方法及废水处理设备，该废水处理方法的步骤包括：先将待处理废水由化镍储槽导入处理槽，再提升位于处理槽中待处理废水的pH值，并加入混凝用药剂，沉淀待处理废水而获得含镍污泥及滤液。本发明还提供一种可利用本发明废水处理方法的废水处理设备，其包括：一化镍储槽、一处理槽、一脱水装置、一滤液槽、至少一泵以及多个管线。通过上述配置，本发明可利用镍金属于废水中溶解度最小值出现在约pH=10.5的特点，提高电路板制程废液中镍金属分离率并符合环保规范。
权利要求书
1.一种废水处理方法，其特征在于，所述废水处理方法包括：
将一待处理废水由一化镍储槽导入一处理槽;
提升位于所述处理槽内的所述待处理废水的pH值;
在所述处理槽内的所述待处理废水中加入至少一混凝用药剂; 以及
在加入所述混凝用药剂之后，沉淀所述待处理废水以获得一含 镍污泥及一滤液。
2.根据权利要求1所述的废水处理方法，其特征在于，在加入所述混 凝用药剂之后以及在沉淀所述待处理废水之前，进一步包括以下步 骤：
搅拌所述待处理废水。
3.根据权利要求1所述的废水处理方法，其特征在于，在沉淀所述待 处理废水之后，进一步包括以下步骤：
利用一脱水装置分离所述含镍污泥及所述滤液。
4.根据权利要求3所述的废水处理方法，其特征在于，在利用所述脱 水装置分离所述含镍污泥及所述滤液的步骤之后，进一步包括以下 步骤：
将所述滤液排入一调节槽。
5.根据权利要求1所述的废水处理方法，其特征在于，加入氢氧化钠 或石灰以提升位于所述处理槽内的所述待处理废水的pH值。
6.根据权利要求1所述的废水处理方法，其特征在于，将位于所述处 理槽内的所述待处理废水的pH值提升至10至11之间。
7.根据权利要求6所述的废水处理方法，其特征在于，将位于所述处 理槽内的所述待处理废水的pH值提升至10.5。
8.根据权利要求1所述的废水处理方法，其特征在于，所述混凝用药 剂包括一助凝剂，所述助凝剂包括阳离子助凝剂、阴离子助凝剂或 非离子助凝剂。
9.一种废水处理设备，其特征在于，所述废水处理设备包括：
一化镍储槽，存放一待处理废水;
一处理槽;
一pH仪，设置于所述处理槽中;
一脱水装置;
一滤液槽;
至少一泵;以及
多个管线，所述管线连接所述化镍储槽、所述处理槽、所述脱 水装置、所述滤液槽以及所述泵;
其中通过所述泵及所述管线，将所述待处理废水由所述化镍储 槽导入所述处理槽，所述处理槽通过所述pH仪监控所述待处理废 水的pH值并沉淀所述待处理废水以获得一含镍污泥及一滤液，所 述脱水装置用于分离所述含镍污泥及所述滤液，所述滤液槽用于储 存所述滤液。
10.根据权利要求9所述的废水处理设备，其特征在于，所述废水处理 设备还包含一调节槽，用于存放来自所述滤液槽的所述滤液。
说明书
废水处理方法及废水处理设备
技术领域
本发明涉及一种废水处理方法及其设备，特别是指一种含镍废水的处 理方法及其设备。
背景技术
一般印刷电路板由于制程繁复，且使用多种不同成份的处理药剂，因 此在各制程会排放不同种类的废液，国内厂商一般的处理方式都是将各种 制程的废液先各自引流，再将其成分类似或是处理上较为相似的废液个别 集中，其中一些难以处理的重金属或化学废料会先收集并请专门厂商处 理，而剩下的废液就自行处理。
上述须自行处理的废液中，其来源大多来自含重金属的制程，通常有： 高浓度的蚀刻废液(氯化铜蚀刻液)、微蚀废液、显像剥膜废液、化学铜 废液(硫酸铜)、一次铜废液、二次铜废液、软金废液(镀镍金)、外层碱性 蚀刻机(SES)水洗液(含镍)等。上述制程中的重金属废液通常含有高 浓度的铜离子与镍离子，对此国内厂商一般大多采用传统化学混凝沉淀 法，详细流程请参考图1，为一般已知印刷电路板制程的重金属废水处理 流程图，先将待处理的重金属废液11收集至调匀池12存放，待欲进行化 学混凝13时，再送至处理槽，并将废液酸碱值提升至pH=9，一并加入混 凝剂、助凝剂等化学药剂14，待其产生固态淤泥沉淀后，将淤泥分离移除 而将滤液放流15，依此可将废液中大多数的铜离子移除，而达到废液排放 的标准。
然而，仅依据此法，常常无法将废液中的含量较为次要的重金属镍移 除，造成排放的废水时而符合时而未达卫生署所规定的排放标准，造成环 境伤害以及公司成本增加。因此，业界亟需一种可确实降低排放废水镍含 量的处理设备及方法。
发明内容
本发明提供一种废水处理方法，能提供一种可提高废水中镍金属分离 率的废水处理方法。
本发明提供一种废水处理方法，可适用处理各种电路板制程所产生重 金属废液中镍金属的移除。本发明的废水处理方法包括：将一待处理废水 由一化镍储槽导入一处理槽;提升位于处理槽的待处理废水的pH值;加 入至少一混凝用药剂;以及沉淀待处理废水以获得一含镍污泥及一滤液。
根据本发明的一优选实施例，于加入混凝用药剂之后以及于沉淀待处 理废水之前，可进一步包括搅拌待处理废水。
根据本发明的一优选实施例，于沉淀待处理废水之后，可进一步包括 利用一脱水装置分离含镍污泥及滤液。
根据本发明的一优选实施例，于利用脱水装置分离含镍污泥及滤液之 后，可进一步包括将滤液排入一调节槽。
根据本发明的一优选实施例，可加入氢氧化钠或石灰以提升位于处理 槽的待处理废水的pH值。优选地，将待处理废水的pH值提升至10至11 之间，更佳地，是提升至10.5。
根据本发明的一优选实施例，混凝用药剂包括一混凝剂，可应用任何 已知混凝剂，包括硫酸铝、多元氯化铝、铝酸钠、氯化亚铁、硫酸铁以及 硫酸铵铝所组成的族群其中之一。
根据本发明的一优选实施例，混凝用药剂包括一助凝剂，可应用任何 已知助凝剂，包括阳离子助凝剂、阴离子助凝剂或非离子助凝剂。
通过上述方法，本发明废水处理方法可针对废水中的镍离子进行化学 混凝，以将镍离子移除，有效降低排放废水中的镍含量。

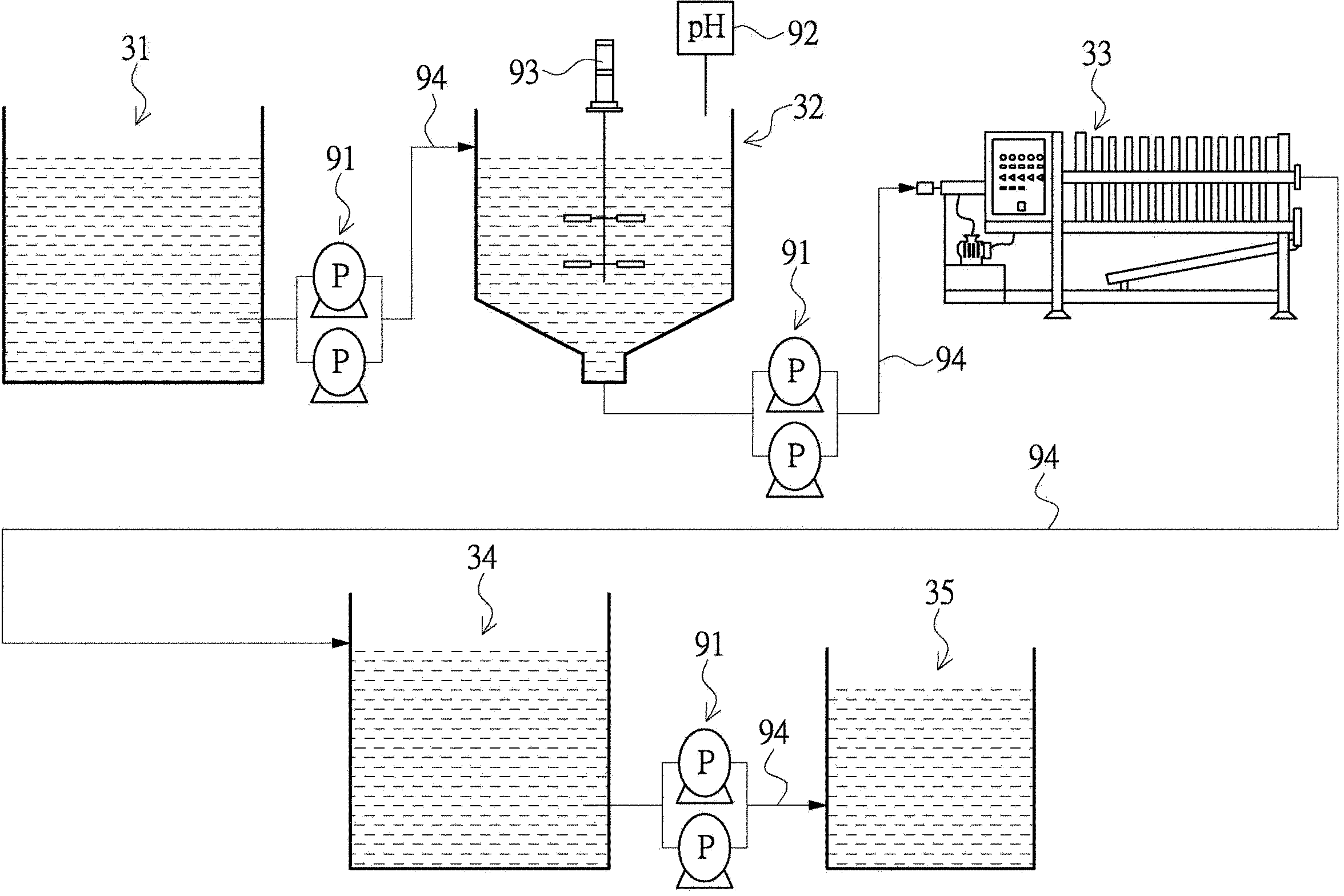

此外，本发明另提供一种废水处理设备，可利用本发明的废水处理方 法以确实提高废水中镍金属分离率并达到环保规范的废水处理设备。本发 明的废水处理设备包括：一化镍储槽、一处理槽、一脱水装置、一滤液槽、 至少一泵以及多个管线。其中管线可连接化镍储槽、处理槽、脱水装置、 滤液槽以及泵，并通过泵及管线将待处理废水由化镍储槽导入处理槽;处 理槽用于沉淀待处理废水以获得一含镍污泥及一滤液;脱水装置用于分离 污泥及滤液;滤液槽用于储存滤液。
根据本发明的一优选实施例，处理槽可还包含一pH仪以及一搅拌装 置，pH仪可监控处理槽中待处理废水的pH值;搅拌装置可使待处理废水 与投入的化学药剂充分混合。
根据本发明的一优选实施例，本发明废水处理设备还包含一调节槽， 用于存放来自滤液槽的滤液以及经由其他废水处理方式的废水。
通过上述配置，本发明废水处理设备可针对废水中的镍离子进行化学 混凝，并将镍离子移除，有效降低排放废水中的镍含量。
为了能更进一步了解本发明所采取的技术、方法及功效，请参阅以下 有关本发明的详细说明、图式，相信本发明的特征与特点，当可由此得以 深入且具体地了解，然而所附图式与附件仅提供参考与说明用，并非用来 对本发明加以限制者。
