申请日2013.08.10
公开(公告)日2015.02.11
IPC分类号F16K3/314; F16K3/04
摘要
本发明公开了一种多路水处理阀的密封部件，它是在阀体阀芯腔连有固定套的中孔内置有控制杆;所述控制杆的上端外圆与轴承的内环固连，所述轴承的外环通过调整帽与固定套中孔固接;在调整帽下端控制杆的外圆上环套连有机械密封件，所述机械密封件下端的动、静片端面弹性接合，将固定套中孔与控制杆外圆的间隙环套连接并转动密封。工作中，由于轴承传动连接的控制杆转动阻力小，操作省力、灵便。当所述动、静片接合密封的端面出现磨损时，通过弹簧的弹力对转动密封磨损的部位自动进行弹性补偿密封，确保了阀体阀芯腔的工作水不向外渗漏，有效地提高了水阀的密封质量。
权利要求书
1.一种多路水处理阀的密封部件，其特征在于：在阀体阀芯腔 连有固定套(4)的中孔内置有控制杆(1);所述控制杆的上端外 圆与轴承(3)的内环固连，所述轴承的外环通过调整帽(2)与固 定套中孔固接。
2.根据权利要求1所述的一种多路水处理阀的密封部件，其特 征在于：在调整帽下端的控制杆(1)外圆上环套连有机械密封件， 所述机械密封件下端的动、静片(7、8)端面弹性接合，将固定套 (4)中孔与控制杆(1)外圆的间隙环套连接并转动密封。
说明书
一种多路水处理阀的密封部件
(一)技术领域：本发明涉及水处理装置的密封部件;具体涉及一种多 路水处理阀的密封部件。
(二)背景技术：现有技术人们操作控制水阀工作，是通过转动阀体上 的控制杆来带动阀芯进行水流的换向。由于连于阀体阀芯腔的固定帽与 转动置于固定帽中孔内的控制杆，分别是通过四氟垫片固紧和密封圈密 封来实现的。其存在不足：一是由于固定帽下端面与控制杆上端面之间 通过四氟垫片连接固紧，工作时转动控制杆阻力较大，操作费力、不灵 便;二是由于固定帽与转动置于其中孔的控制杆是通过密封圈连接密 封，当密封圈磨损变形时无法自动进行密封补偿，造成了阀体阀芯腔的 工作水时常向外渗漏，明显地降低了水阀的密封质量。
(三)发明内容：针对上述现有技术存在的不足，本发明的目的在于提 供一种多路水处理阀的密封部件，旨在工作中操作转动控制杆省力、灵 便和提高水阀的密封质量。
为实现上述目的，本发明的技术方案是这样实现的，这种多路水处 理阀的密封部件，它是在阀体阀芯腔连有固定套的中孔内置有控制杆; 所述控制杆的上端外圆与轴承的内环固连，所述轴承的外环通过调整帽 与固定套中孔固接。
实施上述技术方案，本发明是在调整帽下端控制杆的外圆上环套连 有机械密封件，所述机械密封件下端的动、静片端面弹性接合，将固定 套中孔与控制杆外圆的间隙环套连接并转动密封。
本发明通过采取上述结构，工作中，由于轴承传动连接的控制杆转 动阻力小，操作省力、灵便。通过机械密封件下端的动、静片端面的弹 性接合，将固定套中孔与控制杆外圆的间隙进行有效地环套连接和转动 密封。当所述动、静片接合密封的端面出现磨损时，通过弹簧的弹力对 转动密封磨损的部位自动进行弹性补偿密封，确保了阀体阀芯腔的工作 水不向外渗漏，有效地提高了水阀的密封质量。

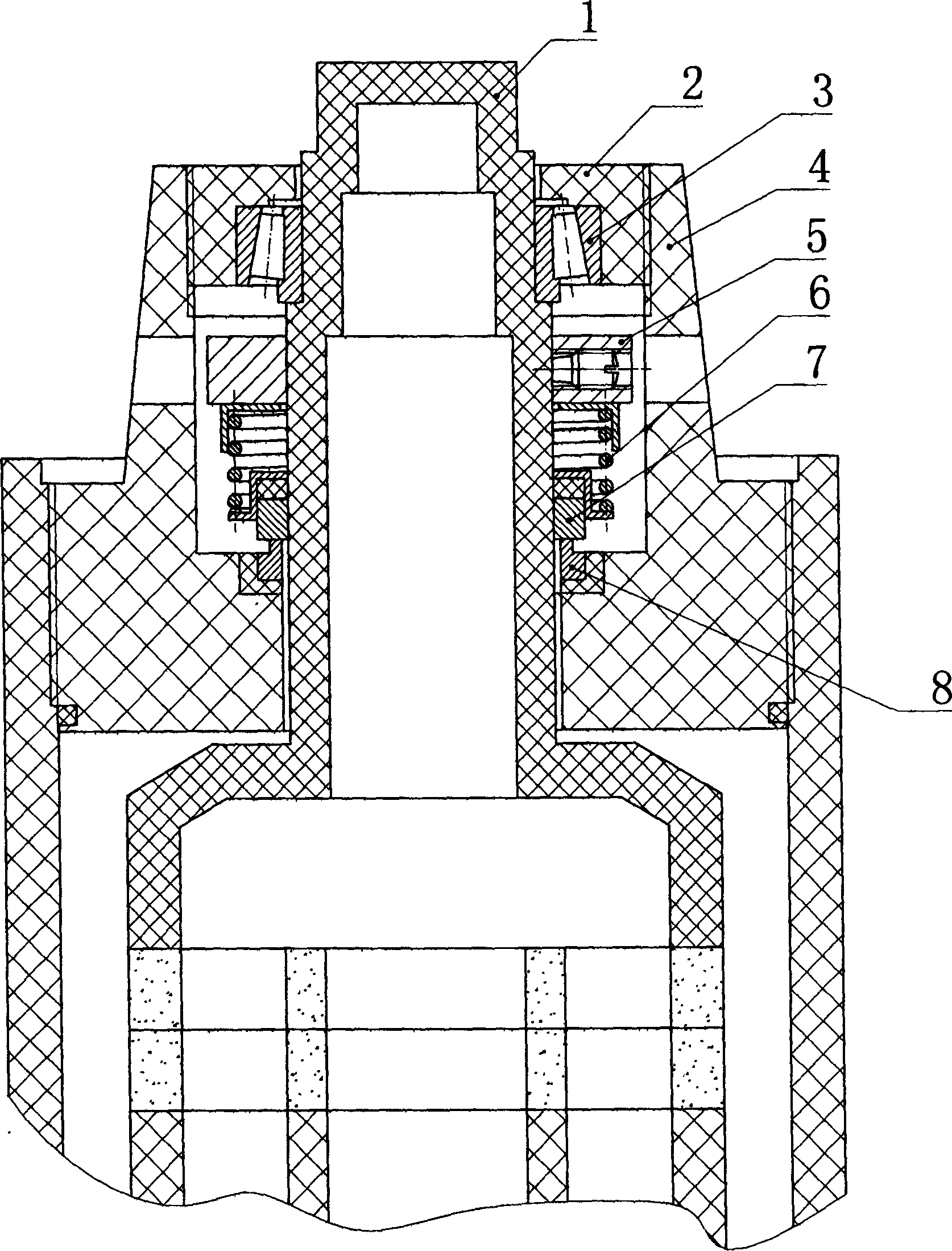

(四)附图说明：图1为本发明一种实施例的局部剖视图。
(五)具体实施方式：图1所示。这种多路水处理阀的密封部件，它是 在阀体阀芯腔螺纹连有固定套4的中孔内置有控制杆1;所述控制杆的 上端外圆与圆锥滚子轴承3的内环固连，所述圆锥滚子轴承的外环通过 调整帽2与固定套4中孔固接。在调整帽下端控制杆1的外圆上通过紧 定挡圈5环套连有机械密封件，所述机械密封件下端的陶瓷动、静片7、 8端面弹性接合，将固定套4中孔与控制杆1外圆的间隙环套连接并转 动密封(图1所示)。工作中，利用转动控制杆1带动阀芯进行水流换 向的同时，也带动了陶瓷动片7相对陶瓷静片8的端面转动接合密封， 确保了阀体阀芯腔的工作水不向外渗漏。在长期工作中，当所述陶瓷动、 静片7、8接合密封的端面出现磨损时，在弹簧6的弹力作用下，通过 托盘推动滑动环套连于控制杆1外圆上的陶瓷动片7向下位移，对接合 磨损的端面自动进行弹性补偿密封，确保了陶瓷动、静片7、8接合端 面始终处于密封状态(图1所示)。
以上所述仅是本发明的优选实施方式。应当指出：对于本领域的普 通技术人员在不脱离本发明原理的前提下，无需经过创造性劳动就能够 联想到的其它技术特征，还可以做出若干种基本相同方式的变型和改 进，实现基本相同的功能和产生基本相同的效果，这些变化应当视为等 同特征，均属于本发明专利的保护范围之内。
