污水深度处理高效旋流过滤技术

　　申请日2013.07.16

　　公开(公告)日2014.01.01

　　IPC分类号C02F9/04

　　摘要

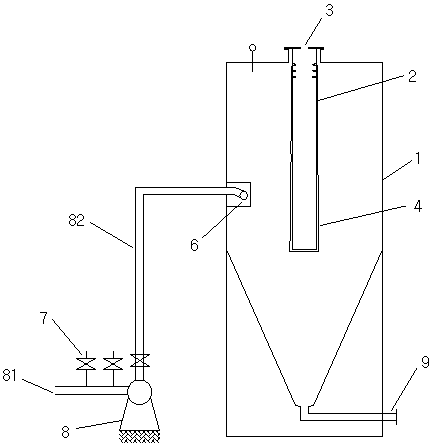

　　一种污水深度处理高效旋流过滤装置，涉及污水处理技术领域，所解决的是现有技术处理速度慢，运行成本高，及维护不便、维护频率高的技术问题。该装置包括分离罐、污水泵;所述分离罐的顶部设有出水口，其腔壁上设有进水口，其底部设有排泥管;所述污水泵的进水口接有一进水管，所述进水管上接有加药管;所述污水泵的泵水口经一旋流出水管接到分离罐的进水口;所述分离罐的内腔中设有一过滤管、一过滤袋;所述过滤管竖向固定，过滤管的顶端管口与分离罐顶部的出水口对接，过滤管的底端管口低于分离罐的进水口;所述过滤袋固定在过滤管上，并包覆住过滤管的底端管口及下部管壁。本实用新型提供的装置，适用于污水深度处理过程中的泥水分离。

　　权利要求书

　　1.一种污水深度处理高效旋流过滤装置，包括分离罐、污水泵;

　　所述分离罐的顶部设有出水口，分离罐的腔壁上设有进水口，分离罐的底部设有排泥管，排泥管上设有排泥阀;

　　所述污水泵的进水口接有一进水管，所述进水管上接有加药管;

　　其特征在于：所述污水泵的泵水口经一旋流出水管接到分离罐的进水口;

　　所述分离罐的内腔中设有一过滤管、一过滤袋;

　　所述过滤管竖向固定，过滤管的顶端管口与分离罐顶部的出水口对接，过滤管的底端管口低于分离罐的进水口;

　　所述过滤袋固定在过滤管上，并包覆住过滤管的底端管口及下部管壁。

　　2.根据权利要求1所述的污水深度处理高效旋流过滤装置，其特征在于：所述分离罐的内腔中设有用于控制水流出射方向的定向水流器，所述定向水流器高于过滤管的底端管口，定向水流器的进水口与分离罐的进水口对接。

　　说明书

　　污水深度处理高效旋流过滤装置

　　技术领域

　　本实用新型涉及污水处理技术，特别是涉及一种污水深度处理高效旋流过滤装置的技术。

　　背景技术

　　目前，污水深度处理过程中所采用的过滤设备主要有两种，一种是介质过滤器，另一种是袋式过滤器。

　　介质过滤器是采用填料来过滤水体的，其缺点是过滤处理速度较慢，需要定期更换填料，运行成本较高，在运行过程中也容易堵塞，需要定期反冲清泥，维护也很不方便。

　　袋式过滤器是采用滤袋来过滤水体的，滤袋清洗后可反复使用，运行成本较低，维护也比较方便，但是必须配有高压，对相关部件的抗压强度要求较高，其过滤效果及处理速度与加载的压力相关，而且过滤袋上容易吸附污泥，会影响过滤效果及处理速度，维护频率较高。

　　实用新型内容

　　针对上述现有技术中存在的缺陷，本实用新型所要解决的技术问题是提供一种处理速度快，运行成本低，维护方便，且维护频率低的污水深度处理高效旋流过滤装置。

　　为了解决上述技术问题，本实用新型所提供的一种污水深度处理高效旋流过滤装置，包括分离罐、污水泵;
