申请日2013.07.17
公开(公告)日2014.01.08
IPC分类号F04B43/073
摘要
气动污水泵，它涉及污水处理技术领域，箱体(1)的前部设置有门(2)，箱体(1)的内部设置有内置污水泵(3)，出水管(4)的一端与箱体(1)内部的内置污水泵(3)连接，气源(6)通过气管快接(5)连接在箱体(1)的内部，箱体(1)的底部设置有伸缩式小推车(7)，进水管(8)的一端连接在箱体(1)的内部，进水管(8)的另一端设置有过滤头(9)，箱体(1)的后侧设置有管道收集栏(10)。它结构新颖，外形美观，该泵最大的特点是泵内两隔膜在工作时，在允许能通过的硬物颗粒大小的前提下不会卡死，能正常工作，使用寿命长。
权利要求书
1.气动污水泵，其特征在于它包含箱体(1)、门(2)、内置污水 泵(3)、出水管(4)、气管快接(5)、气源(6)、伸缩式小推车(7)、进 水管(8)、过滤头(9)和管道收集栏(10);箱体(1)的前部设置有门(2)， 箱体(1)的内部设置有内置污水泵(3)，出水管(4)的一端与箱体(1) 内部的内置污水泵(3)连接，气源(6)通过气管快接(5)连接在箱体(1) 的内部，箱体(1)的底部设置有伸缩式小推车(7)，进水管(8)的一端 连接在箱体(1)的内部，进水管(8)的另一端设置有过滤头(9)，箱体 (1)的后侧设置有管道收集栏(10)。
说明书
气动污水泵
技术领域：
本实用新型涉及污水处理技术领域，具体涉及一种新型的气动污 水泵。
背景技术：
污水泵多为高速旋转叶轮，从叶轮中心吸入，经离心将杂质抛出， 具有多种形式：如潜水式和干式二种，目前最常的潜水式为WQ型潜 水污水泵，最常见的干式污水泵如W型卧式污水泵和WL型立式污水 泵二种。主要用于输送城市污水，粪便或液体中含有纤维。纸屑等固 体颗粒的介质，通常被输送介质的温度不大于80℃。由于被输送的 介质中含有易缠绕或聚束的纤维物。故该种泵流道易于堵塞，泵一旦 被堵塞会使泵不能正常工作，甚至烧毁电机，从而造成排污不畅。给 城市生活和环保带来严重的影响。因此，抗堵性和可靠性是污水泵优 劣的重要因素。
目前使用的污水泵大多结构复杂，使用寿命短，实用性不强。
实用新型内容：
本实用新型的目的是提供一种气动污水泵，它结构新颖，外形美 观，该泵最大的特点是泵内两隔膜在工作时，在允许能通过的硬物颗 粒大小的前提下不会卡死，能正常工作使用寿命长。

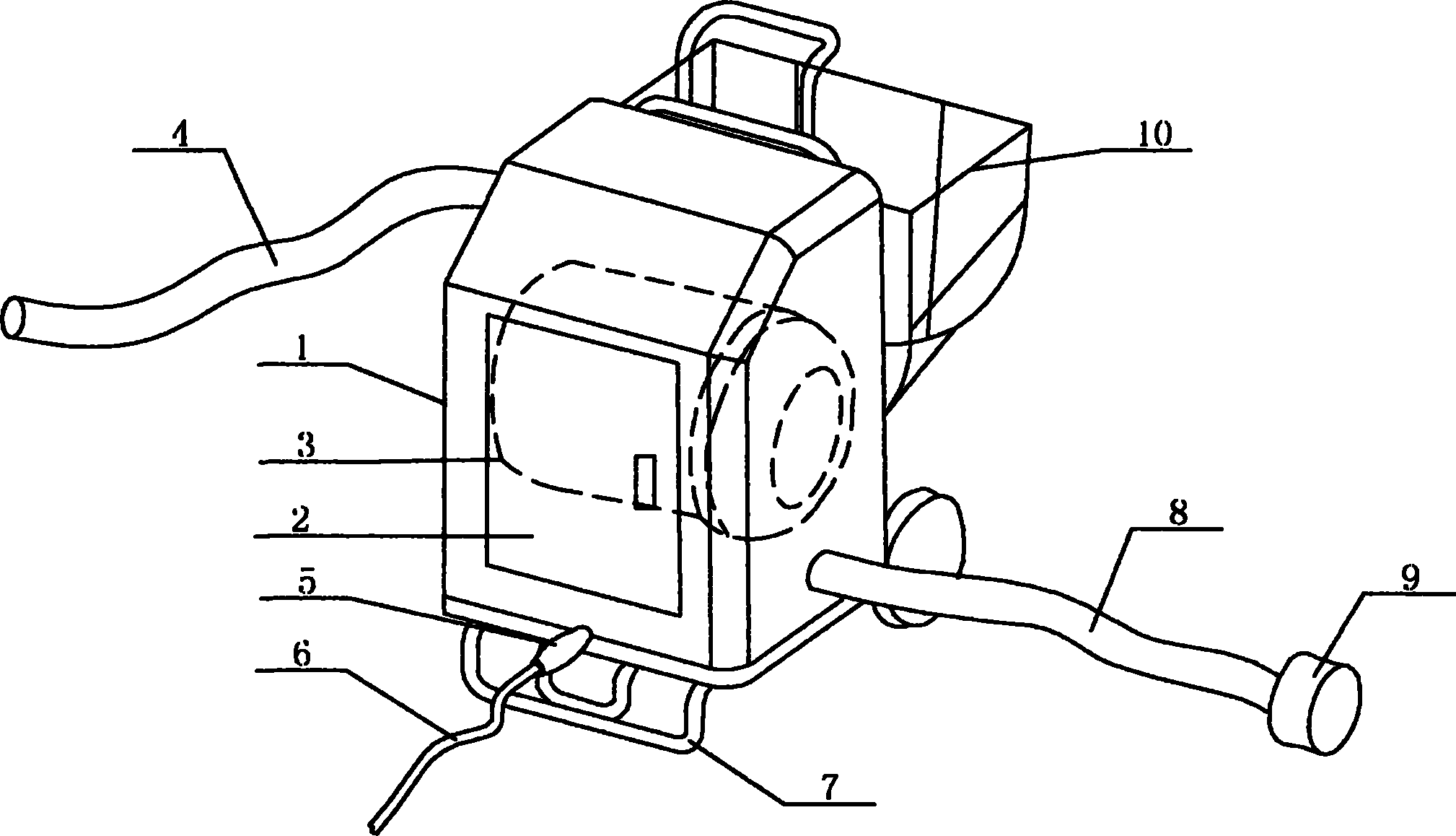

为了解决背景技术所存在的问题，本实用新型是采用以下技术方 案：它包含箱体1、门2、内置污水泵3、出水管4、气管快接5、气 源6、伸缩式小推车7、进水管8、过滤头9和管道收集栏10;箱体 1的前部设置有门2，箱体1的内部设置有内置污水泵3，出水管4 的一端与箱体1内部的内置污水泵3连接，气源6通过气管快接5连 接在箱体1的内部，箱体1的底部设置有伸缩式小推车7，进水管8 的一端连接在箱体1的内部，进水管8的另一端设置有过滤头9，箱 体1的后侧设置有管道收集栏10。
本实用新型具有以下有益效果：它结构新颖，外形美观，该泵最 大的特点是泵内两隔膜在工作时，在允许能通过的硬物颗粒大小的前 提下不会卡死，能正常工作使用寿命长。
