申请日2013.07.17
公开(公告)日2013.11.13
IPC分类号C02F9/14
摘要
本发明涉及一种污水处理设备，特别涉及一种多级生物接触氧化反应器污水处理设备。其结构包括通过连接管路串接的至少2个生物接触氧化罐和1个沉淀澄清罐，所述的生物接触氧化罐由圆柱形外罐体和圆锥台形内罐体构成，所述的内罐体和外罐体之间通过环形导流缝隙导通，所述内罐体内部设置漂浮型仿水草生物填料系统和由曝气机、空气主管和曝气管构成的曝气系统;所述沉淀澄清罐包括沉淀澄清罐体，所述沉淀澄清罐体下部为倒圆锥台形集泥区，沉淀澄清罐体轴向中心为竖流管，用于排泥功能的潜污泵放置在集泥区，潜污泵与排泥管连接;所述的曝气机和潜污泵连接自动控制系统。本发明的一种多级生物接触氧化反应器污水处理设备，其处理效率高、节约能耗、生产及安装方便、使用及维护简单。
权利要求书
1.一种多级生物接触氧化反应器污水处理设备，其特征在于，包括通过连接管路串接的 至少2个生物接触氧化罐和1个沉淀澄清罐，所述的生物接触氧化罐由圆柱形外罐体和圆锥 台形内罐体构成，所述的内罐体和外罐体之间通过环形导流缝隙导通，所述内罐体内部设置 漂浮型仿水草生物填料系统和由曝气机、空气主管和曝气管构成的曝气系统;所述沉淀澄清 罐包括沉淀澄清罐体，所述沉淀澄清罐体下部为倒圆锥台形集泥区，沉淀澄清罐体轴向中心 为竖流管，用于排泥功能的潜污泵放置在集泥区，潜污泵与排泥管连接;所述的曝气机和潜 污泵连接自动控制系统。
2.按照权利要求1所述的多级生物接触氧化反应器污水处理设备，其特征在于，每个生 物接触氧化罐的顶部设置有检修口基座，基座上设置3个检修口，中心检修口开口于内罐体， 其上设置风雨帽;其他2个检修口对称的分布于中心检修口两侧，开口于内外罐体间的夹层， 其上设置检修口盖板。
3.按照权利要求1所述的多级生物接触氧化反应器污水处理设备，其特征在于，每个生 物接触氧化罐都设置有进水管，其一端开孔于外罐体外侧，另一端伸入内罐体内侧。
4.按照权利要求1所述的多级生物接触氧化反应器污水处理设备，其特征在于，内、外 罐体之间的夹层内设置集水槽，出水管一端开孔于集水槽内，另一端开孔于外罐体外侧。
5.按照权利要求1所述的多级生物接触氧化反应器污水处理设备，其特征在于，所述的 漂浮型仿水草生物填料系统包括漂浮型仿水草生物填料及填料支架，所述填料一端固定在罐 体内底部的填料支架上，另一端不固定。
6.按照权利要求1和2所述的多级生物接触氧化反应器污水处理设备，其特征在于：在 生物接触氧化罐的中心检修口上安装曝气机支架，支架上面安装曝气机，曝气机顶部有风雨 帽盖在中心检修口上。
7.按照权利要求1所述的多级生物接触氧化反应器污水处理设备，其特征在于，每个生 物接触氧化罐的轴向中心位置都有一根竖向空气主管，竖向空气主管的上端与一根横向空气 主管用钢丝软管连接，竖向空气主管的下端与底部曝气管连接;横向空气主管的一端与曝气 机出气管用钢丝软管连接。
8.按照权利要求1或7所述的多级生物接触氧化反应器污水处理设备，其特征在于，生 物接触氧化罐内的竖向空气主管的上端固定在中心检修口曝气机支架上面，下端与底部曝气 管连接，底部曝气管不固定，并且底部曝气管的周围分布着漂浮型仿水草生物填料。
9.按照权利要求1所述的多级生物接触氧化反应器污水处理设备，其特征在于，沉淀澄 清罐体的中心竖流管的上部及中部为直管形状，下部为喇叭口形状。
10.按照权利要求1所述的多级生物接触氧化反应器污水处理设备，其特征在于，沉淀 澄清罐体的进水管一端开口于罐体的外侧，另一端开口于中心竖流管的内侧。
说明书
多级生物接触氧化反应器污水处理设备
技术领域
本发明涉及一种污水处理设备，特别涉及一种多级生物接触氧化反应器污水处理设备。
背景技术
随着我国经济的高速发展和城镇人口的不断增加，集中式的污水处理厂已经跟不上发展 的需要，很多地方没有铺设污水管网或无法铺设污水管网(如山区等)，致使大量生活污水未 得到完全处理就排入水体，造成水体的富营养化，因而分散式污水处理设备对上述污水的处 理起到了重要的作用，而中小型地埋式污水处理设备是众多分散式污水处理设备中应用最广 泛的一种设备。
目前中小型地埋式污水处理设备大多采用生物接触氧化工艺，即在生物反应池内悬挂生 物填料，填料上生长微生物膜，曝气头(管)安装在填料下方并给填料上面的微生物及污水 中的活性污泥供氧，已经充氧的污水浸没全部填料，并以一定的流速流经填料，污水与生物 膜广泛接触，在生物膜上微生物的新陈代谢作用下，污水中有机污染物得到去除，污水得到 净化。
传统的基于生物接触氧化工艺而生产的地埋式污水处理设备有几种缺陷：(1)生物接触 氧化池为单一池型，流态上属于完全混合式，所有微生物均在同一个反应池内，由于其不同 的代谢类型和对营养的不同要求，会形成微生物间的生存竞争，降低微生物对污水的净化作 用。(2)生物反应池内悬挂的填料是固定在上下填料支架上面的，填料下方是曝气头或者曝 气管，曝气头或者曝气管损坏后由于有固定式填料的阻挡而使得人员无法进入池底检修或者 更换，污水设备的处理效率逐步降低直至设备报废。(3)为了保证生物反应池内的污泥浓度 不致降低，通常通过回流泵将沉淀池内的污泥进行部分回流，增加了动力消耗。
发明内容
为了解决现有技术的问题，本发明提供了一种多级生物接触氧化反应器污水处理设备， 其处理效率高、节约能耗、生产及安装方便、使用及维护简单。
本发明所采用的技术方案如下：

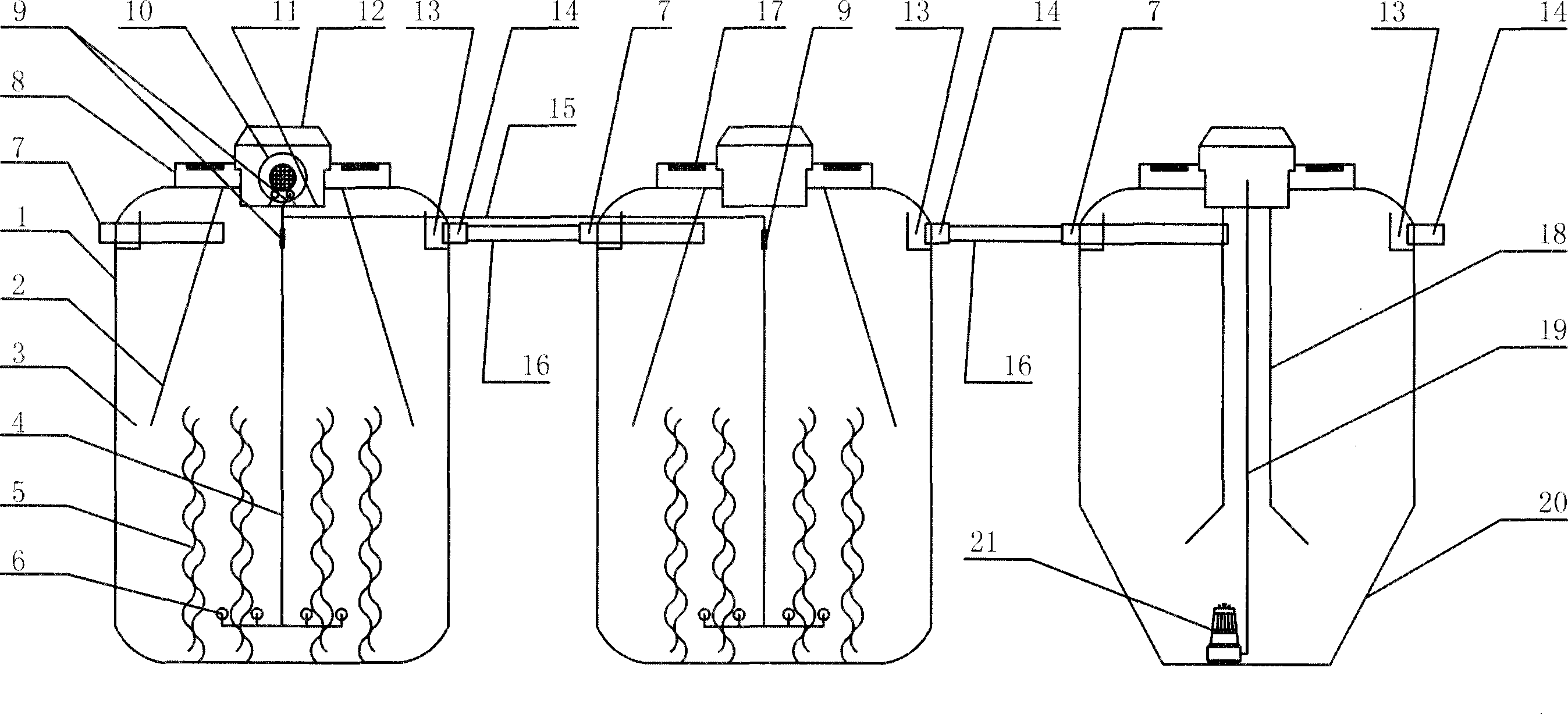

一种多级生物接触氧化反应器污水处理设备，包括通过连接管路串接的至少2个生物接 触氧化罐和1个沉淀澄清罐，所述的生物接触氧化罐由圆柱形外罐体和圆锥台形内罐体构成， 所述的内罐体和外罐体之间通过环形导流缝隙导通，所述内罐体内部设置漂浮型仿水草生物 填料系统和由曝气机、空气主管和曝气管构成的曝气系统;所述沉淀澄清罐包括沉淀澄清罐 体，所述沉淀澄清罐体下部为倒圆锥台形集泥区，沉淀澄清罐体轴向中心为竖流管，用于排 泥功能的潜污泵放置在集泥区，潜污泵与排泥管连接;所述的曝气机和潜污泵连接自动控制 系统。
每个生物接触氧化罐的顶部设置有检修口基座，基座上设置3个检修口，中心检修口开 口于内罐体，其上设置风雨帽;其他2个检修口对称的分布于中心检修口两侧，开口于内外 罐体间的夹层，其上设置检修口盖板。
每个生物接触氧化罐体都设置有进水管，其一端开孔于外罐体外侧，另一端伸入内罐体 内侧。
内、外罐体之间的夹层内设置集水槽，出水管一端开孔于集水槽内，另一端开孔于外罐 体外侧。
漂浮型仿水草生物填料系统包括漂浮型仿水草生物填料及填料支架，所述填料一端固定 在罐体内底部的填料支架上，另一端不固定。
在生物接触氧化罐的中心检修口上安装曝气机支架，支架上面安装曝气机，曝气机顶部 有风雨帽盖在中心检修口上。
每个生物接触氧化罐的轴向中心位置都有一根竖向空气主管，竖向空气主管的上端与一 根横向空气主管用钢丝软管连接，竖向空气主管的下端与底部曝气管连接;横向空气主管的 一端与曝气机出气管用钢丝软管连接。
生物接触氧化罐内的竖向空气主管的上端固定在中心检修口曝气机支架上面，下端与底 部曝气管连接，底部曝气管不固定，并且底部曝气管的周围分布着漂浮型仿水草生物填料。
沉淀澄清罐体的中心竖流管的上部及中部为直管形状，下部为喇叭口形状。
沉淀澄清罐体的进水管一端开口于罐体的外侧，另一端开口于中心竖流管的内侧。
本发明提供的技术方案带来的有益效果是：
(1)体积小，结构简洁，设计合理，生产及安装方便。
(2)为多罐体串联构成，每个生物接触氧化罐体内部可以看做完全混合式，使波动的水 质得以稀释和均化，抗冲击性能较强;而上一级和下一级生物接触氧化罐体之间可以看做推 流式，实现不同生长阶段和不同功能的微生物在空间上的选择分配，可充分发挥同类微生物 种群间的协同作用，克服不同微生物种群间的拮抗作用，显著提高处理效率。
(3)设备内的漂浮型仿水草填料只是在罐体底端填料支架上固定，填料像水草一样在水 中左右摆动。正是由于填料上端不固定且曝气管下端不固定的结构特点，使得放置在罐体底 部的曝气管不受填料的阻挡而得以提升到顶部检修口处检修，这就保证了曝气系统得以实现 方便地检修和管理，检修人员永远不用进入罐体检修，还可以实现不停水检修。
(4)生物接触氧化罐体分为圆柱形外罐体和圆锥台型内罐体，内外罐体通过它们之间的 环形导流缝隙导通，内罐体内部是曝气区，内外罐体之间的夹层为泥水分离的沉淀区。泥水 分离后，大部分污泥通过环形导流缝隙自动回流沉降到曝气区，保证了活性污泥不流失，而 且这个回流的过程无电耗，节约了电能。
(5)通过曝气机的间歇运行，在曝气区分别营造好氧状态和缺氧状态，曝气时为好氧状 态，不曝气时为缺氧状态，在同一区域内进行硝化与反硝化作用，实现脱氮。
