申请日2013.07.17
公开(公告)日2013.09.25
IPC分类号C02F9/14; C02F1/28; C02F1/66; C02F1/56; C02F1/52
摘要

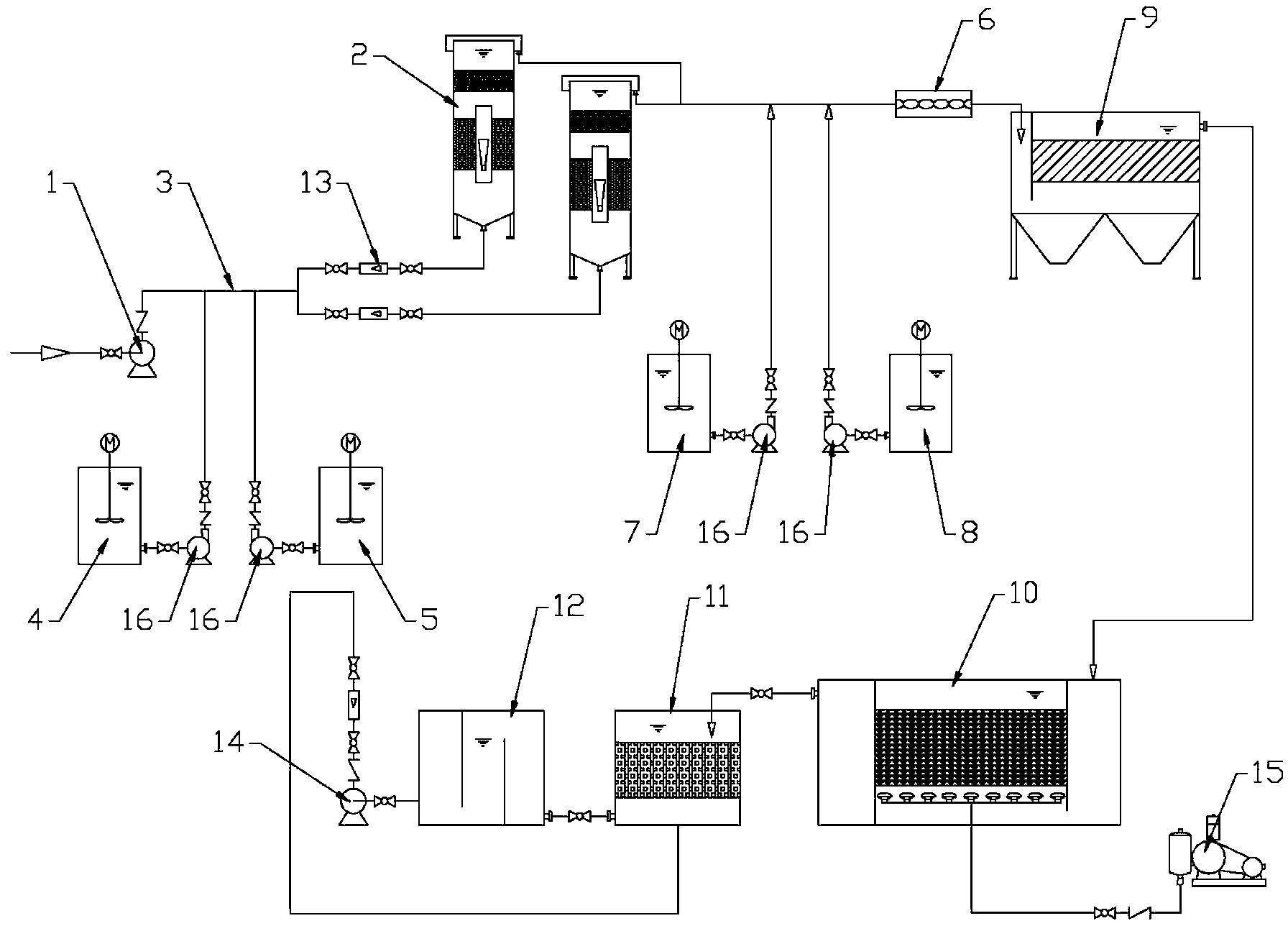

本发明公开了一种小型涂装废水一体化处理装置，包括原水管道泵(1)和升流式中和塔(2)，所述原水管道泵(1)与升流式中和塔(2)相连的原水管(3)分别通过支管与加碱器(4)和加酸器(5)相连，升流式中和塔(2)的出水口通过管路与混凝器(6)相连且该管路分别通过支管和PAM加药器(7)和PAC加药器(8)相连，混凝器(6)的出口与高效斜板沉淀器(9)的进口相连，高效斜板沉淀器(9)的出口与生物接触氧化器(10)的进口相连，生物接触氧化器(10)的出口与碳滤器(11)的进口相连，碳滤器(11)的出口与清水池(12)相连。本发明占地小、建造和运行费用便宜、监控可靠，可对小水量涂装废水有效处理。
权利要求书
1.一种小型涂装废水一体化处理装置，包括通过原水管道泵(1)与原水相连的升流式中和塔(2)，其特征在于所述原水管道泵(1)与升流式中和塔(2)相连的原水管(3)分别通过支管与加碱器(4)和加酸器(5)相连，升流式中和塔(2)的出水口通过管路与混凝器(6)相连且该管路分别通过支管和PAM加药器(7)和PAC加药器(8)相连，混凝器(6)的出口与高效斜板沉淀器(9)的进口相连，高效斜板沉淀器(9)的出口与生物接触氧化器(10)的进口相连，生物接触氧化器(10)的出口与碳滤器(11)的进口相连，碳滤器(11)的出口与清水池(12)相连。
2.根据权利要求1所述的小型涂装废水一体化处理装置，其特征在于：该装置中设有两台或两台以上的升流式中和塔(2)，每个升流式中和塔(2)分别通过带有可调节转子流量计(13)的支管与原水管(3)相连。
3.根据权利要求1或2所述的小型涂装废水一体化处理装置，其特征在于：所述升流式中和塔(2)的出口处设有pH检测计。
4.根据权利要求1所述的小型涂装废水一体化处理装置，其特征在于：所述的清水池(12)上设有与碳滤器(11)的底部相连通的反洗水泵(14)。
5.根据权利要求1所述的小型涂装废水一体化处理装置，其特征在于：所述生物接触氧化器(10)的底部曝气管上设有与其连通的鼓风机(15)。
6.根据权利要求1所述的小型涂装废水一体化处理装置，其特征在于：所述的加碱器(4)、加酸器(5)、PAM加药器(7)和PAC加药器(8)的出口处皆设有磁力泵(16)。
说明书
一种小型涂装废水一体化处理装置
技术领域
本发明涉及水处理领域，尤其是涉及废水或污水的处理，具体地说是一种处理能力在1～3m3/h左右的小型涂装废水一体化处理装置。
背景技术
涂装废水广泛存在于机械、家电、电子等行业的涂装生产线。目前这类废水要实现主要处理工艺及处理效果时，均涉及大量土建及钢制单体设备。对于大规模的涂装废水处理来说，土建水池相关设施建设及大型单体设备制造是非常必要的。但是针对小规模、小水量、来水稳定性差的涂装废水，开挖大量土建水池对企业来说并不经济。一方面土建设施占据相当部分厂区用地面积，同时存在一定的安全隐患(如渗漏、敞口区坠落等事故);一方面涂装废水存在大量的油漆残渣，这些残渣具有一定的粘性，沉积与池底，不便于水池清淤;另外有部分厂家选择具备处理资质的单位外运处理，但在外运过程中缺少监管，无法做到废水是否得到安全处理，一旦出现违规操作，将对环境造成污染。
发明内容
本发明的目的是针对现有处理能力在1～3m3/h左右的小型涂装废水处理项目，提供一种工艺流程简洁、运行操作可靠、出水达标稳定、占地面积小的一体化处理装置。
本发明的目的是通过以下技术方案解决的：
一种小型涂装废水一体化处理装置，包括通过原水管道泵与原水相连的升流式中和塔，其特征在于所述原水管道泵与升流式中和塔相连的原水管分别通过支管与加碱器和加酸器相连，升流式中和塔的出水口通过管路与混凝器相连且该管路分别通过支管和PAM加药器和PAC加药器相连，混凝器的出口与高效斜板沉淀器的进口相连，高效斜板沉淀器的出口与生物接触氧化器的进口相连，生物接触氧化器的出口与碳滤器的进口相连，碳滤器的出口与清水池相连。
该装置中设有两台或两台以上的升流式中和塔，每个升流式中和塔分别通过带有可调节转子流量计的支管与原水管相连。
所述升流式中和塔的出口处设有pH检测计。
所述的清水池上设有与碳滤器的底部相连通的反洗水泵。
所述生物接触氧化器的底部曝气管上设有与其连通的鼓风机。
所述的加碱器、加酸器、PAM加药器和PAC加药器的出口处皆设有磁力泵。
本发明相比现有技术有如下优点：
本发明的所有单体设备均安装在统一的撬座上，由PLC电控柜集中控制，占地面积小且不需要特别制作地基或土建水池、建造和运行费用便宜、监控可靠、工艺流程包含了常规的处理工艺，并在工艺流程的中间阶段采用pH调节，保证pH值满足生物接触氧化器所需的条件和出水的PH值达标，能有效地对1～3m3/h左右的小水量涂装废水进行处理。
