申请日2013.07.18
公开(公告)日2013.12.18
IPC分类号B01D36/00
摘要
本实用新型公开了一种高效型皮革废水滤毛机，包括固定机架，在所述固定机架上间隔设有两根螺旋轴，在所述螺旋轴的首端之间设有电机，且所述电机通过皮带轮驱动两根螺旋轴转动，在所述固定机架上设有通过蝶形调节螺母固定的支撑杆。本实用新型结构简单，设计合理，紧凑高效，相比于单轴的结构，能够最大限度的提高处理的效率，降低能耗，节约设备的成本，将过滤处理的杂质皮毛和废水分离，物尽其用，实施成本低廉，极具实用价值。
权利要求书

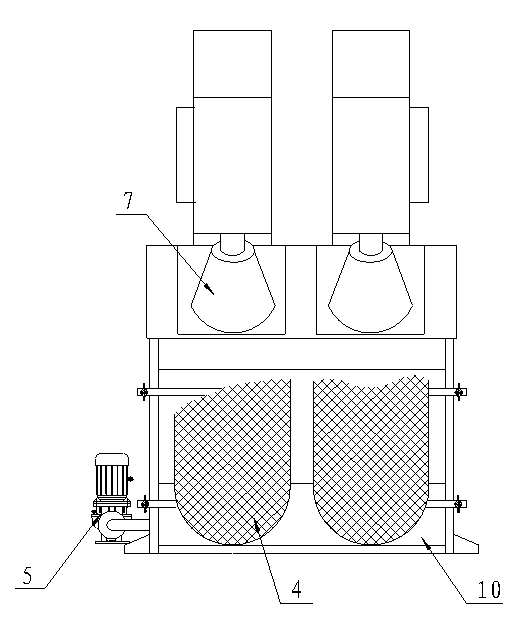

1.一种高效型皮革废水滤毛机，包括固定机架(1)，所述固定机架(1)上安装有与竖直方向垂直的螺旋轴(3)，在所述螺旋轴(3)的外侧设有圆筒形的过滤多孔槽(4)，在所述过滤多孔槽(4)的下方设有储液室(10)，在所述螺旋轴(3)的尾端的上方设有进液口(2)，所述过滤多孔槽(4)的末端连接设有出毛口(8)，在所述螺旋轴(3)上设有螺旋叶片(31) 和叶片尼龙毛刷(32)，所述叶片尼龙毛刷(32)均布于螺旋叶片(31)的外边缘上，在所述过滤多孔槽(4)的末端设有锥形橡胶套(7)，且所述锥形橡胶套(7)与出毛口(8)相连接，其特征在于：在所述固定机架(1)上间隔设有两根螺旋轴(3)，在所述螺旋轴(3)的首端之间设有电机(9)，且所述电机(9)通过皮带轮驱动两根螺旋轴(3)转动，在所述固定机架(1)上设有通过蝶形调节螺母固定的支撑杆(11)。
2.如权利要求1所述高效型皮革废水滤毛机，其特征在于：在所述储液室(10)上开设有处理水出口(6)和水泵(5)。
3.如权利要求1所述高效型皮革废水滤毛机，其特征在于：所述螺旋轴(3)的中心轴线与水平线呈47°夹角。
说明书
一种高效型皮革废水滤毛机
技术领域
本实用新型涉及一种滤毛机，尤其是涉及一种高效型皮革废水滤毛机。
背景技术
在公知的技术领域，皮革废水滤毛机是一种转鼓式筛网过滤装置，被处理的废水沿轴向进入鼓内，以径向辐射状经筛网流出，水中杂质(细小的悬浮物、纤维、纸浆、毛发等)即被截留于鼓筒上滤网内面，当截留在滤网上的杂质被转鼓带到上部时，被压力冲洗水反冲到排渣槽内流出。现有的皮革废水滤毛机能耗高，处理效率不尽如人意。
实用新型内容
本实用新型所要解决的技术问题是：提供一种结构简单、紧凑、制造成本低廉的高效型皮革废水滤毛机，以提高皮革废水的处理效率，将过滤处理的杂质皮毛和废水分离，物尽其用，提高生产效率，降低能耗。
为解决上述技术问题，本实用新型的技术方案是：一种高效型皮革废水滤毛机，包括固定机架，所述固定机架上安装有与竖直方向垂直的螺旋轴，在所述螺旋轴的外侧设有圆筒形的过滤多孔槽，在所述过滤多孔槽的下方设有储液室，在所述螺旋轴的尾端的上方设有进液口，所述过滤多孔槽的末端连接设有出毛口，在所述螺旋轴上设有螺旋叶片和叶片尼龙毛刷，所述叶片尼龙毛刷均布于螺旋叶片的外边缘上，在所述过滤多孔槽的末端设有锥形橡胶套，且所述锥形橡胶套与出毛口相连接，在所述固定机架上间隔设有两根螺旋轴，在所述螺旋轴的首端之间设有电机，且所述电机通过皮带轮驱动两根螺旋轴转动，在所述固定机架上设有通过蝶形调节螺母固定的支撑杆。
进一步的，作为一种具体的实施方式，本实用新型在所述储液室上开设有处理水出口和水泵。
进一步的，作为一种具体的实施方式，本实用新型中所述螺旋轴的中心轴线与水平线呈47°夹角。
采用了上述技术方案，本实用新型的有益效果为：本实用新型结构简单，设计合理，紧凑高效，相比于单轴的结构，能够最大限度的提高处理的效率，降低能耗，节约设备的成本，将过滤处理的杂质皮毛和废水分离，物尽其用，实施成本低廉，极具实用价值。
