申请日2013.08.11
公开(公告)日2014.01.01
IPC分类号E03F1/00; C02F9/02; E03B3/02
摘要
本发明涉及雨水与生活污废水综合处理利用系统，包括屋面雨水收集系统及雨水初期弃流装置、地面雨水收集系统及地面雨水初期弃流过滤装置、生活污废水收集系统及其初步处理系统、储水池、提升泵、深度过滤装置、消毒装置所组成。屋面雨水初期弃流装置与地面雨水初期弃流过滤装置与储水池连通，同时也与市政排水管网连通，多余的雨水可以排向市政排水管网。生活污废水在进入储水池前，经过初步处理系统。储水池中的水经提升泵、深度过滤装置、消毒装置供给用户作为非饮用水使用，如冲厕、洗衣、浇花、洗车等。本发明在节约用水、快速排放雨水、减轻暴雨带来的交通问题、缓解市政排水管网压力等方面都具有重要的作用，对城市节能减排具有重要意义。
权利要求书
1.雨水与生活污废水综合处理利用系统，其特征是，包括屋面雨水收集系统及屋面雨水初期弃流装置、地面雨水收集系统及地面雨水初期弃流过滤装置、生活污废水收集系统及其初步处理系统、储水池、提升泵、深度过滤装置、消毒装置所组成;屋面雨水初期弃流装置与地面雨水初期弃流过滤装置与储水池连通，同时也与市政排水管网连通，多余的雨水可以排向市政排水管网，生活污废水在进入储水池前，经过初步处理系统，储水池中的水经提升泵、深度过滤装置、消毒装置供给用户作为非饮用水使用，如冲厕、洗衣、浇花、洗车等。
2.如权利要求1所述的雨水与生活污废水综合处理利用系统，其特征是，针对屋面雨水收集系统的雨水、地面雨水收集系统的雨水、生活污废水分开排放、单独处理达到生活杂用水标准。
3.如权利要求1和权利要求2所述的雨水与生活污废水综合处理利用系统，其特征是，屋面雨水收集系统的雨水通过屋面雨水初期弃流装置，地面雨水通过地面雨水初期弃流过滤装置，生活污废水在进入储水池前通过初步处理系统处理。
说明书
雨水与生活污废水综合处理利用系统
技术领域
本发明运用于公共建筑、住宅小区雨水与污水、废水综合利用技术领域，可充分收集屋面及地面的雨水并经过几级处理之后，达到生活杂用水标准;与此同时，本发明能将厨房废水、卫生间污水、废水等进行物理、化学及生物处理使得处理后的水质达到生活杂用水标准，以上雨水、污水、废水经处理后可用于公共建筑、住宅小区的洗车、消防用水、冲厕、浇花等用途，节约自来水，从而使得建筑物能耗降低。
背景技术
现有的公共建筑及住宅小区屋面雨水多直接排放到地面或排放到市政排水管网，近些年，由于气候的不规律及硬化地面的增多，原有的设计条件下的市政排水系统已经不能满足现有雨水径流量的排放要求，造成市政排水管网经常不堪重负，地面积水严重给交通带来不便的同时，市政管网堵塞造成污水、废水外溢、屋面雨水无法及时排放造成屋面溢水事故等;有的建筑虽然采用了屋面雨水利用设施，由于雨水的季节性变化一方面造成了旱季缺水时系统经常不运转造成的设备过早损耗及储水区的水质恶化，易滋生细菌。现有的同层排水并未能真正实现污水、废水分流，造成水处理难度较大。
发明内容
本发明的目的是提供雨水与生活污废水综合处理利用系统。

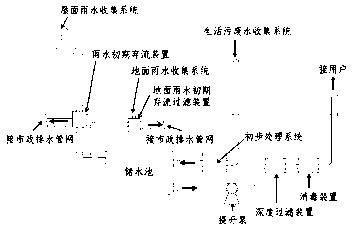

本发明所述的雨水与生活污废水综合处理利用系统，包括屋面雨水收集系统及屋面雨水初期弃流装置、地面雨水收集系统及地面雨水初期弃流过滤装置、生活污废水收集系统及其初步处理系统、储水池、提升泵、深度过滤装置、消毒装置所组成;屋面雨水初期弃流装置与地面雨水初期弃流过滤装置与储水池连通，同时也与市政排水管网连通，多余的雨水可以排向市政排水管网，生活污废水在进入储水池前，经过初步处理系统，储水池中的水经提升泵、深度过滤装置、消毒装置供给用户作为非饮用水使用，如冲厕、洗衣、浇花、洗车等。
所述的雨水与生活污废水综合处理利用系统，针对屋面雨水收集系统的雨水、地面雨水收集系统的雨水、生活污废水分开排放、单独处理达到生活杂用水标准。
所述的雨水与生活污废水综合处理利用系统，屋面雨水收集系统的雨水通过屋面雨水初期弃流装置，地面雨水通过地面雨水初期弃流过滤装置，生活污废水在进入储水池前通过初步处理系统处理。
本发明在节约用水、快速排放雨水、减轻暴雨带来的交通问题、缓解市政排水管网压力等方面都具有重要的作用，对城市节能减排具有重要意义。
