申请日2013.08.13
公开(公告)日2014.07.23
IPC分类号C02F9/12
摘要
本实用新型涉及一种高速污水处理机，包括，一化学反应箱;一进水管;一化学加药桶，内有化学药剂;一搅拌棒;一污水处理箱;一污泥槽板;一净化处理箱;以及，一引导管。与现有技术相比，本实用新型的优点：结构简单，使用方便，化学反应迅速，处理污水快。
权利要求书

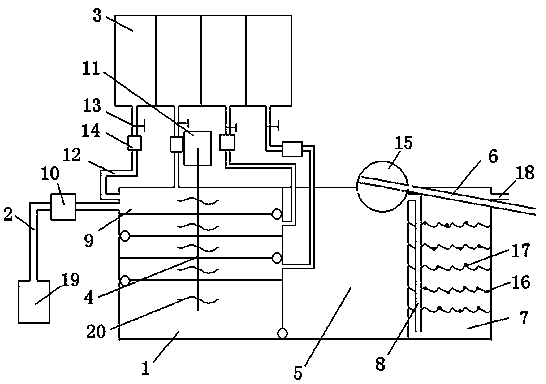

1.一种高速污水处理机，其特征在于，包括，
一化学反应箱，具有至少两化学反应层，相邻的两化学反应层相连通，该化学反应箱的顶部具有一进水口;
一进水管，具有一进水端和一出水端，该进水管的进水端接一污水源，该进水管的出水端与该化学反应箱的进水口连接;
一化学加药桶，内有化学药剂，与该化学反应箱相连通;
一搅拌棒，具有一第一端和一第二端，该搅拌棒的第一端与一搅拌器连接，该搅拌棒的第二端延伸入该化学反应箱内，用以搅拌各化学反应层内的水溶液;
一污水处理箱，与最下的化学反应层相连通，该污水处理箱靠近顶部位置设有一旋转磁盘;
一污泥槽板，具有一第一端和一第二端，该污泥槽板的第一端位于该旋转磁盘的侧端且与该旋转磁盘的侧面相抵靠，第二端斜向下延伸至该污水分离箱外;
一净化处理箱，具有至少一带孔的波纹板，该净化处理箱的顶部具有一出水口;以及，
一引导管，具有一第一端和一第二端，该引导管的第一端与该污水处理箱的顶部相连通，该引导管的第二端延伸至该净化处理箱的底部。
2.根据权利要求1所述的一种高速污水处理机，其特征在于，该加药单元与该化学反应层间配置有一流量控制阀和一流量计。
3.根据权利要求1所述的一种高速污水处理机，其特征在于，该旋转磁盘位于垂直状态。
4.根据权利要求1所述的一种高速污水处理机，其特征在于，该进水管上设置有一流量计。
5.根据权利要求1所述的一种高速污水处理机，其特征在于，该化学加药桶内有4个加药单元，该污水处理箱中化学反应层的数量为5，位于上面的4个化学反应层与该些加药单元一一对应连通。
说明书
一种高速污水处理机
技术领域
本实用新型涉及污水处理设备，具体地说是，一种高速污水处理机。
背景技术
随着工业的不断飞速发展，污水带来的环境问题也越来越凸出。近日，关于水污染的话题不断被提起，浙江杭州、温州等地有农民或者企业家出资请环保局长下河游泳，以此来引起大家对水污染严重程度的关注，民众环保意识的觉醒，对水污染的关切程度达到了空前。但光有环保热情是远远不够的，要想彻底解决污水问题，必须提高污水处理技术。现今，污水处理的主要问题还在于处理设备过于昂贵，处理效果差。
实用新型内容
本实用新型目的是克服现有技术中的污水处理难的问题，提出一种高速污水处理机。
为了实现上述目的，本实用新型的技术方案是这样实现的：一种高速污水处理机，包括，
一化学反应箱，具有至少两化学反应层，相邻的两化学反应层相连通，该化学反应箱的顶部具有一进水口;
一进水管，具有一进水端和一出水端，该进水管的进水端接一污水源，该进水管的出水端与该化学反应箱的进水口连接;
一化学加药桶，内有化学药剂，与该化学反应箱相连通;
一搅拌棒，具有一第一端和一第二端，该搅拌棒的第一端与一搅拌器连接，该搅拌棒的第二端延伸入该化学反应箱内，用以搅拌各化学反应层内的水溶液;
一污水处理箱，与最下的化学反应层相连通，该污水处理箱靠近顶部位置设有一旋转磁盘;
一污泥槽板，具有一第一端和一第二端，该污泥槽板的第一端位于该旋转磁盘的侧端且与该旋转磁盘的侧面相抵靠，第二端斜向下延伸至该污水分离箱外;
一净化处理箱，具有至少一带孔的波纹板，该净化处理箱的顶部具有一出水口;以及，
一引导管，具有一第一端和一第二端，该引导管的第一端与该污水处理箱的顶部相连通，该引导管的第二端延伸至该净化处理箱的底部。
与现有技术相比，本实用新型的优点：结构简单，使用方便，化学反应迅速，处理污水快。
