申请日2013.09.13
公开(公告)日2014.04.23
IPC分类号C02F1/52
摘要
本实用新型属于污水处理装置技术领域，具体涉及一种污水处理站反应池密闭式多孔加药装置。本实用新型主要针对常规在反应池进口直接投加药剂不能满足水质需要的问题。本实用新型的技术方案为：一种污水处理站反应池密闭式多孔加药装置，包括反应池，在反应池的上方设有加药装置，所述加药装置由加药喷淋板、与加药喷淋板相通的管路和安装在管路上的阀门组成，在加药喷淋版上设有若干喷淋孔。本实用新型具有节约占地面积、设备检修费用低、工人劳动强度低的优点。
权利要求书

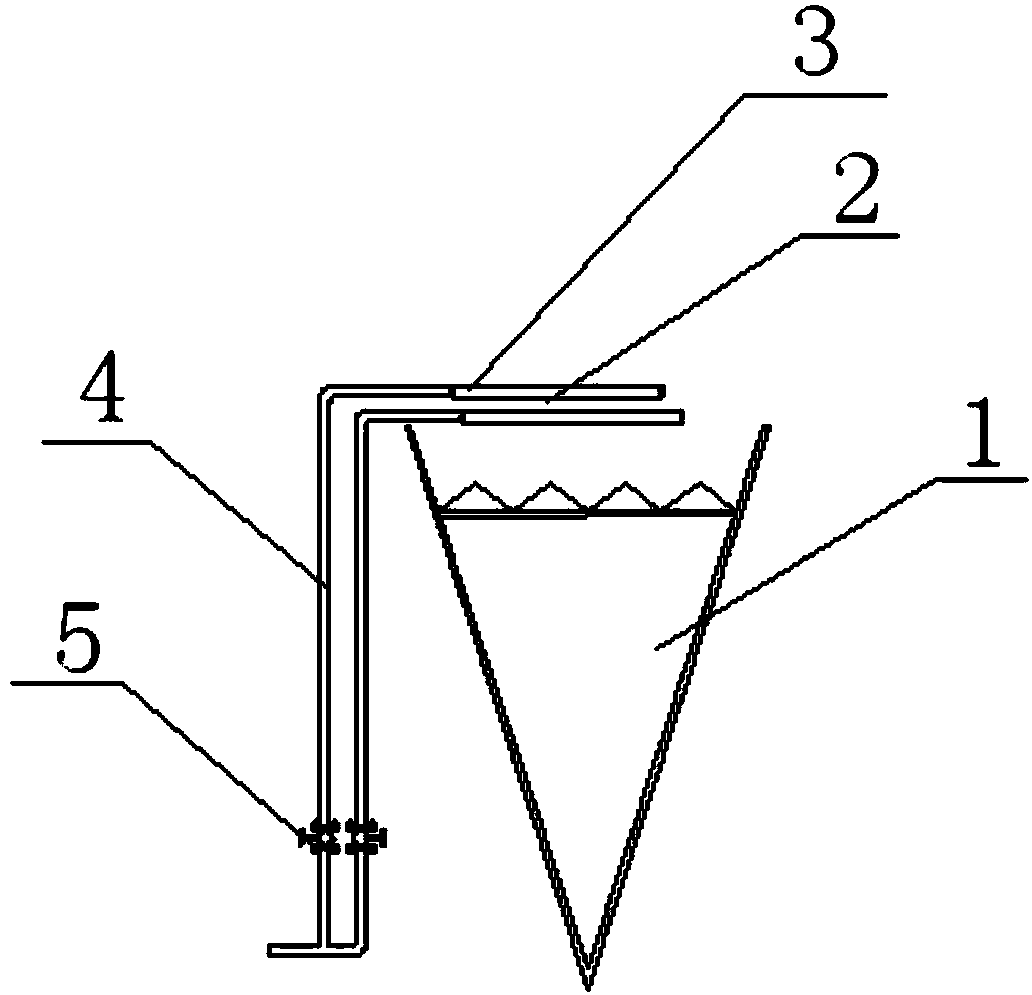

1.一种污水处理站反应池密闭式多孔加药装置，包括反应池(1)，其特征是：在反应池 (1)的上方设有加药装置(2)，所述加药装置(2)由加药喷淋板(3)、与加药喷淋板(3) 相通的管路(4)和安装在管路(4)上的阀门(5)组成，在加药喷淋版(3)上设有若干喷 淋孔(6)。
2.根据权利要求1所述的一种污水处理站反应池密闭式多孔加药装置，其特征是：所述 加药喷淋板(3)为环形结构。
说明书
一种污水处理站反应池密闭式多孔加药装置
技术领域
本实用新型属于污水处理装置技术领域，具体涉及一种污水处理站反应池密闭式多孔加 药装置。
背景技术
将煤矿废水和生活污水经过预处理后作为余热电厂的冷却循环水使用是一项非常环保的 水资源再利用工程，但是随着回收水水质相应恶化，原先的在反应池进口直接投加药剂形式 已经不能维持正常水质，影响了冷却水的质量。
发明内容
本实用新型主要针对常规在反应池进口直接投加药剂不能满足水质需要的问题，提供一 种可二次对污水进行净化的污水处理站反应池密闭式多孔加药装置。
本实用新型为解决上述问题而采用的技术方案为：
一种污水处理站反应池密闭式多孔加药装置，包括反应池，在反应池的上方设有加药装 置，所述加药装置由加药喷淋板、与加药喷淋板相通的管路和安装在管路上的阀门组成，在 加药喷淋版上设有若干喷淋孔。
其中所述加药喷淋板为环形结构。
本实用新型采用上述技术方案，在反应池的上方设置加药装置，与现有技术相比，具有 以下有益效果：(1)节约了水处理的占地面积，省去了多级沉降的烦琐，每年可节约车间的 排污量12108吨其中包含沉淀池排污和处理过滤器用水，既节约了水资源，又收回不必要的 排污损失费27156元/年;(2)降低了设备检修费用：由于进水水质恶化，反应池上方未投加 絮凝剂之前，冲洗后期过滤器每年需电费2000元，恶化的水质大量沉积在沉淀池斜形板中， 在有效的惰走时间内无法沉降，造成斜形板变形严重，每两年需更换一次斜形板，折合金额 2万元;(3)降低了工人的劳动强度：由于河水处理站水质恶化，后期处理预处理一年共需 270h的工作时间，按8小时/天计算，共减少33个工作日，大大减少了工人劳动时间。从以 上核算估计，通过在反应池上方增设加药装置，虽然每年增加了药品费用17520元，但是与 损失掉的费用54821.2元相比，每年可节约费用37301.2元。
