申请日2013.05.13
公开(公告)日2013.08.07
IPC分类号B01D53/78; B01D53/34; B01D53/04
摘要
本发明公开了一种采气废水中恶臭尾气净化处理装置及其处理工艺，解决现有废水中存在恶臭尾气无法彻底处理的问题。本发明包括依次通过管道连接的第一气液分离罐、第一抽气风机、氧化吸收塔、第二气液分离罐、第二抽气风机、活性炭吸附塔。该发明还提供了上述采气废水中恶臭尾气净化处理工艺。本发明采用氧化吸收塔配合活性炭吸附塔对尾气进行过滤，具体是采用氧化吸收塔对尾气进行脱臭处理，然后通过活性炭对尾气进行吸附过滤，最后净化气体可直接排到空气中，凝析液可回收利用。
权利要求书

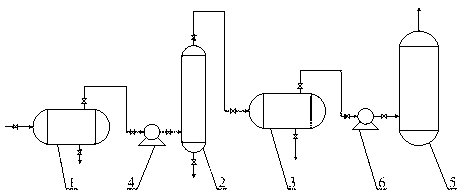

1.采气废水中恶臭尾气净化处理装置，其特征在于，包括依次通过管道连接的第一气液分离罐(1)、氧化吸收塔(2)、第二气液分离罐(3)。
2. 根据权利要求1所述的采气废水中恶臭尾气净化处理装置，其特征在于，所述第一气液分离罐(1)与氧化吸收塔(2)之间还连接有用于将经第一气液分离罐(1)分离出的气相抽入氧化吸收塔(2)内的第一抽气风机(4)。
3. 根据权利要求2所述的采气废水中恶臭尾气净化处理装置，其特征在于，所述第二气液分离罐(3)还连接有活性炭吸附塔(5)。
4. 根据权利要求3所述的采气废水中恶臭尾气净化处理装置，其特征在于，所述第二气液分离罐(3)与活性炭吸附塔(5)之间还连接有用于将经第二气液分离罐(3)分离出的气相抽入活性炭吸附塔(5)的第二抽气风机(6)。
5. 根据权利要求4所述的采气废水中恶臭尾气净化处理装置，其特征在于，所述氧化吸收塔包括筒体(7)，设置于筒体(7)上方并通过筒体法兰(8)与其相连的上封头(9)，设置于筒体(7)下方并与筒体(7)相连的下封头(10)，以及与下封头(10)相连用于支撑筒体(7)的支腿(12);所述上封头(9)顶端设有气体出口(13)，下封头底端设有吸收液出口(14);所述筒体(7)下端的一侧设有废气进口(15)，另一侧还设有通过管道与筒体连通的药剂投加漏斗(21)，且在该管道上还设有塑料球阀(11);所述筒体(7)上端的一侧还设有吸收液循环口(16);所述筒体(7)内中部还设有多面体塑料球(18)。
6. 根据权利要求5所述的采气废水中恶臭尾气净化处理装置，其特征在于，所述筒体(7)内还设有位于多面体塑料球下方用于支撑多面体塑料球的塑料球支撑架板(19)。
7. 根据权利要求6所述的采气废水中恶臭尾气净化处理装置，其特征在于，所述筒体(7)内顶端还设有捕雾器(20)。
8. 根据权利要求7所述的采气废水中恶臭尾气净化处理装置，其特征在于，所述筒体(7)上端的另一侧设有用于投加多面体塑料球的进料口(17)。
9. 权利要求1～8任一项所述的采气废水中恶臭尾气净化处理工艺，其特征在于，包括以下步骤：
(1)将尾气通入第一气液分离罐中进行分离，得到第一气相;
(2)将第一气相通入氧化吸收塔内进行净化处理;
(3)然后通入到第二气液分离罐中进行分离，得到第二气相;
(4)将第二气相通入活性炭吸附塔内进行再次净化处理，即得到净化后的气体。
10. 根据权利要求9所述的采气废水中恶臭尾气净化处理工艺，其特征在于，所述步骤(2)具体是采用第一抽气风机将第一气相抽入氧化吸收塔内;所述步骤(4)具体是采用第二抽气风机将第二气相抽入活性炭吸附塔内。
说明书
采气废水中恶臭尾气净化处理装置及其处理工艺
技术领域
本发明涉及一种采气废水中恶臭尾气净化处理装置及其处理工艺。
背景技术
气田水是伴随天然气开采过程而产生的矿化度较高的地层水，且气井不同以及采气的阶段不同，气田水的水质水量差异较大。普光气田水成分复杂，色度深，并伴有强烈的恶臭，主要含有很高的硫化氢/物、油类、氯化物、悬浮物、矿物盐和有机物等污染物。
普光气田是我国已投产的规模量大、丰产最高的特大型海相整装气田。是国内探明高含H2S和CO2的最大气田。目前混合气产能进一步上升到150×108m3/a的水平。大部分生产井采气过程中在井口产生废水，合计产生量约700～1000m3/d，这种废水量随着开采的深入会越来越多，废水中含有一定量的有机成分(硫醇、沥青质、石蜡等)和大量无机成分(如硫化氢、卤化物、碳酸盐、硫酸盐、硅酸盐)及泥沙等。该类废水具有成分复杂，组成差异大，气味恶臭、毒性强和含盐量大、有机物成分复杂浓度高、含有有毒硫化物(清溪双庙站点除外)等特点。
普光气田地处长江上游，距三峡库区近在咫尺。井口采气废水中硫化物超过排放标准数千倍，COD超标数十倍甚至近百倍，氯根超标高达100倍以上，此外还含有石油类、异常恶臭的硫醇和井下作业残液等。
目前普光气田对采气废水采用的处理方法是：通过普光地面集输工程的配套设施与污水处理站净化处理收集各个井口的采气废水，主要处理来自各采气站场井口废水。处理工艺流程主要是通过气浮、絮凝沉淀、过滤等方法分离出悬浮物固体，其液相通过氧化等一系列处理手段达到回注水标准后直接回注地层。由于受到多方面因素的制约，处理水回注能力有限，目前回注难以持久进行，已经影响到气田的正常生产。
对于高含盐高含硫化氢高COD和硫醇等复杂含硫化合物的采气废水的彻底达标排放处理和资源利用，国内尚未见报道，目前是国内外的技术难题。
发明内容
本发明的目的在于提供一种采气废水中恶臭尾气净化处理装置及其处理工艺，解决现有废水中存在恶臭尾气无法彻底处理的问题。
为了实现上述目的，本发明采用的技术方案如下：
采气废水中恶臭尾气净化处理装置，包括依次通过管道连接的第一气液分离罐、氧化吸收塔、第二气液分离罐。
进一步地，所述第一气液分离罐与氧化吸收塔之间还连接有用于将经第一气液分离罐分离出的气相抽入氧化吸收塔内的第一抽气风机。
再进一步地，所述第二气液分离罐还连接有活性炭吸附塔。
更进一步地，所述第二气液分离罐与活性炭吸附塔之间还连接有用于将经第二气液分离罐分离出的气相抽入活性炭吸附塔的第二抽气风机。
另外，所述氧化吸收塔包括筒体，设置于筒体上方并与其通过筒体法兰相连的上封头，设置于筒体下方并与筒体相连的下封头，以及与下封头相连用于支撑筒体的支腿;所述上封头顶端设有气体出口，下封头底端设有吸收液出口;所述筒体下端的一侧设有废气进口，另一侧还设有通过管道与筒体连通的药剂投加漏斗，且在该管道上还设有塑料球阀;所述筒体上端的一侧还设有吸收液循环口;所述筒体内中部还设有多面体塑料球。
进一步地，所述筒体内还设有位于多面体塑料球下方用于支撑多面体塑料球的塑料球支撑架板。
再进一步地，所述筒体内顶端还设有捕雾器。
更进一步地，所述筒体上端的另一侧设有用于投加多面体塑料球的进料口。
上述采气废水中恶臭尾气净化处理工艺，包括以下步骤：
(1)将尾气通入第一气液分离罐中进行分离，得到第一气相;
(2)将第一气相通入氧化吸收塔内进行净化处理;
(3)然后通入到第二气液分离罐中进行分离，得到第二气相;
(4)将第二气相通入活性炭吸附塔内进行再次净化处理，即得到净化后的气体。
进一步地，所述步骤(2)具体是采用第一抽气风机将第一气相抽入氧化吸收塔内;所述步骤(4)具体是采用第二抽气风机将第二气相抽入活性炭吸附塔内。
本发明与现有技术相比，具有以下优点及有益效果：
(1)本发明采用氧化吸收塔配合活性炭吸附塔对尾气进行过滤，具体是采用氧化吸收塔对尾气进行脱臭处理，然后通过活性炭对尾气进行吸附过滤，最后净化气体可直接排到空气中，凝析液可回收利用。
(2)本发明的氧化吸收塔中采用吸收液对尾气净化，且吸收液为氧化型药剂，其吸收能力高，吸收反应速度块，材料价格便宜、易得，药剂安全无毒，脱除臭味彻底，避免恶臭进入空气中造成二次污染，为生产周边营造良好的环境。
(3)本发明的工艺流程简单合理，设备安装紧凑，占地面积少，投资费用、运行费用低。
