申请日2013.08.16
公开(公告)日2015.02.25
IPC分类号B01D24/46; B01D24/10
摘要

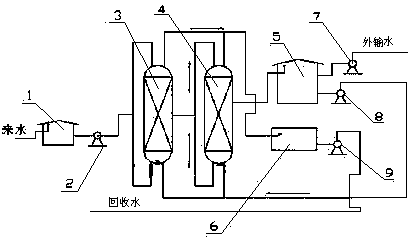

核桃壳滤罐污水深度处理系统 。污水处理厂按照传统工艺进行处理后的排放水的水质尚达不到回用新鲜水的标准，其工艺中所使用的滤罐过滤速度低、处理水质差、运行费用高，成本高等特点。 本发明方法包括：缓冲罐( 1 )， 所述的 缓冲罐与增压泵( 2 )连接， 所述的 增压泵与核桃壳滤罐( 3 )连接， 所述的 核桃壳滤罐与搅拌器( 4 )连接， 所述的 核桃壳滤罐分别与外输及反冲洗罐( 5 )、回收水罐( 6 )连接， 所述的 外输及反冲洗罐分别与外输泵( 7 )、反冲洗泵( 8 )连接， 所述的 反冲洗泵与 所述的 核桃壳滤罐连接， 所述的 回收水罐与回收泵( 9 )连接。本发明用于 污水的深度处理 。
权利要求书
1.一种核桃壳滤罐污水深度处理系统，其组成包括：缓冲罐，其特征是: 所述的缓冲罐与增压泵连接，所述的增压泵与核桃壳滤罐连接，所述的核桃壳滤罐与搅拌器连接，所述的核桃壳滤罐分别与外输及反冲洗罐、回收水罐连接，所述的外输及反冲洗罐分别与外输泵、反冲洗泵连接，所述的反冲洗泵与所述的核桃壳滤罐连接，所述的回收水罐与回收泵连接。
说明书
核桃壳滤罐污水深度处理系统
技术领域：
本发明涉及一种核桃壳滤罐污水深度处理系统。
背景技术：
目前,随着城市化进程的加快,经济发展的增速,全国城市污水处理厂的建设正步入高建设期。不论污水处理厂的规模还是污水处理的数量都快速增长，但是污水处理厂按照传统工艺进行处理后的排放水的水质尚达不到回用新鲜水的标准,仍含有BOD、COD、SS、NH3-N、P、细菌及重金属等有毒有害物质,因此,必须对污水处理厂按照传统处理的污水进行深度处理，特别是含油的污水处理。但是，传统工艺中所使用的滤罐过滤速度低、处理水质差、运行费用高，成本高等特点。
发明内容：
本发明的目的是提供一种核桃壳滤罐污水深度处理系统。
上述的目的通过以下的技术方案实现：
一种核桃壳滤罐污水深度处理系统，其组成包括：缓冲罐，所述的缓冲罐与增压泵连接，所述的增压泵与核桃壳滤罐连接，所述的核桃壳滤罐与搅拌器连接，所述的核桃壳滤罐分别与外输及反冲洗罐、回收水罐连接，所述的外输及反冲洗罐分别与外输泵、反冲洗泵连接，所述的反冲洗泵与所述的核桃壳滤罐连接，所述的回收水罐与回收泵连接。
有益效果：
本发明的核桃壳滤罐是一种利用核桃壳作为过滤介质的新型含油污水过滤装置，属压力式滤罐，采用核桃壳作滤料，通过选用不同粒度大小的滤料和相应孔隙的滤床，适应不同的使用场合，该滤罐具有载污容量大、过滤速度快、过滤精度高，滤料易再生、冲洗水损失少、功耗低、并具有操作简单，维护方便，设备运行稳定、可靠等特点。
