摘要
本实用新型涉及废水热能回收技术领域，特指一种新型废水热能回收器，其包括热能交换单元、过滤器，若干组热能交换单元通过管道连接构成热能交换器，热能交换单元通过固定架板固定，废水进水口与过滤器连接，过滤器上端设有清水冲水管，清水冲水管上设有一号自动阀，过滤器安装有过滤网，过滤器的下端设有排污管，排污管上设有二号自动阀，过滤器上设有高温污水入水口，结构科学，维修方便，不容易损坏，生产成本低，对流热交换充分。
权利要求书
1.一种新型废水热能回收器，其包括热能交换单元(1)、过滤器(10)，其特征在于：若干组热能交换单元(1)通过管道连接构成热能交换器，热能交换单元(1)通过固定架板(9)固定，废水进水口(4)与过滤器(10)连接，过滤器(10)上端设有清水冲水管(15)，清水冲水管(15)上设有一号自动阀(11)，过滤器(10)安装有过滤网，过滤器(10)的下端设有排污管(14)，排污管(14)上设有二号自动阀(13)，过滤器(10)上设有高温污水入水口(12)。

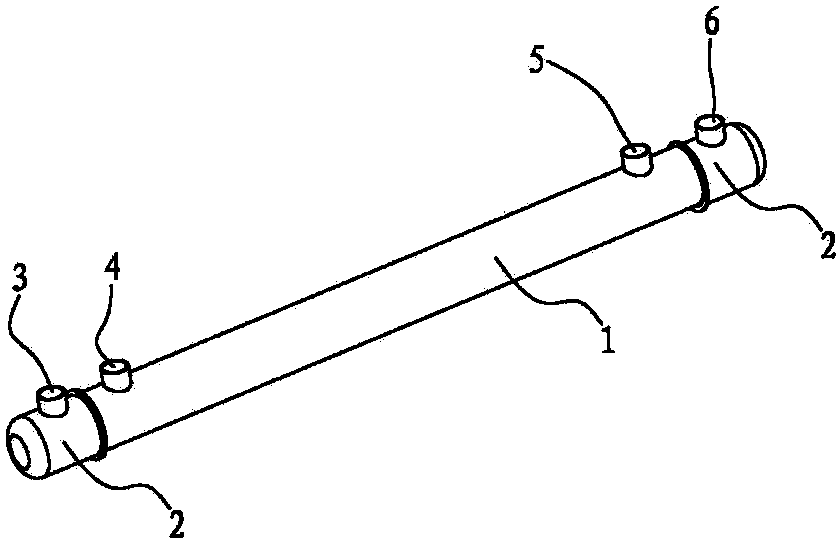

2.根据权利要求1所述的一种新型废水热能回收器，其特征在于：所述的热能交换单元(1)由热交换芯(7)和外部的套管构成，交换芯(7)由若干根金属导热管(9)、固定网盘(8)构成，金属导热管(9)的两端设有固定网盘(8)，热交换芯(7)安装在套管内，套管(1)的两端设有容置连接头(2)，套管上设有废水进水口(4)、废水出水口(5)，容置连接头(2)上设有清水入水口(6)、清水排水口(3)。
说明书
一种新型废水热能回收器
技术领域
本实用新型涉及废水热能回收技术领域，特指一种新型废水热能回收器。
背景技术
目前，人类在工业生产中，有很多废热污水没有经过回收利用，就直接排放掉了，这不仅造成了极大的能源浪费，而且还对环境的和谐也造成了破坏，给我们生活造成极大的损害。
在印染行业，纺织品煮漂工艺用的染色机，在其生产过程中会产生大量高温污水，而污水温度在80℃左右，国家规定，污水的水温需在30℃以下排放才能达标，直接排放掉了给生态带来很大的损害;同时，高温污水的热能白白的流失，高温污水既不利治污，又浪费能源。
后来出现了余热回收装置，现有余热回收装置，其结构复杂，使用维修不方便，容易损坏，且生产成本高，热交换也不充分。
发明内容
本实用新型的目的是针对现有技术的不足而提供一种新型废水热能回收器，结构科学，维修方便，不容易损坏，生产成本低，对流热交换充分。
为实现上述目的，本实用新型采用如下技术方案：其包括热能交换单元、过滤器，若干组热能交换单元通过管道连接构成热能交换器，热能交换单元通过固定架板固定，废水进水口与过滤器连接，过滤器上端设有清水冲水管，清水冲水管上设有一号自动阀，过滤器安装有过滤网，过滤器的下端设有排污管，排污管上设有二号自动阀，过滤器上设有高温污水入水口。
所述的热能交换单元由热交换芯和外部的套管构成，交换芯由若干根金属导热管、固定网盘构成，金属导热管的两端设有固定网盘，热交换芯安装在套管内，套管的两端设有容置连接头，套管上设有废水进水口、废水出水口，容置连接头上设有清水入水口、清水排水口。
本实用新型有益效果为：若干组热能交换单元通过管道连接构成热能交换器，热能交换单元通过固定架板固定，废水进水口与过滤器连接，过滤器上端设有清水冲水管，清水冲水管上设有一号自动阀，过滤器安装有过滤网，过滤器的下端设有排污管，排污管上设有二号自动阀，过滤器上设有高温污水入水口，结构科学，维修方便，不容易损坏，生产成本低，对流热交换充分。
