申请日2013.07.23
公开(公告)日2013.12.25
IPC分类号C02F103/32; C02F1/20
摘要
本实用新型涉及一种马铃薯废水泡沫消除装置，包括进水主管，进水主管上连有多根进水支管，进水支管的出水口设有稳流帽。本实用新型装置的作用并非消泡，而是从源头上减少泡沫产生，将原本直流或直排式进水改为多点式定深布水进水，有效减少了气液两相接触面积，降低了废水流速，从而达到减小水力剪切力的目的，进而减少了泡沫的产生。
权利要求书
1.一种马铃薯废水泡沫消除装置，其特征是，包括进水主管，进水主管上连有多根进水 支管，进水支管的出水口设有稳流帽。
2.根据权利要求1所述的一种马铃薯废水泡沫消除装置，其特征是，所述的稳流帽通过 螺纹钢固定在进水支管的出水口上方。
3.根据权利要求1所述的一种马铃薯废水泡沫消除装置，其特征是，所述的稳流帽具有 三角形截面，斜边与水平面夹角为30度。
说明书
一种马铃薯废水泡沫消除装置
技术领域
本实用新型涉及一种废水泡沫处理装置，尤其涉及一种马铃薯废水泡沫消除装置。
背景技术
马铃薯淀粉废水是以马铃薯为原料生产淀粉的生产过程中产生的废液，是高污染的废水， COD含量可达10000mg/L以上，不加处理直接排放将造成环境水体缺氧，使水生生物窒息死 亡，给环境带来巨大的危害。目前，国内环保工程公司对此类废水的处理难度认识不足，导 致国内一大批马铃薯淀粉废水治理工程不能正常运行。
经过几年的经验积累，越来越多的处理难点得以克服，但马铃薯淀粉废水泡沫问题一直 悬而未决。
马铃薯淀粉泡沫形成原因主要有以下两点：
1、马铃薯废水主要来源于淀粉车间卧螺机废水及淀粉浓缩工序的工艺水，其中含有浓度 较高的蛋白质，使得废水表面张力减小，很小的搅动即可产生泡沫且难以破碎。
2、目前大多马铃薯淀粉生产企业废水一般以直排或泵送方式进入污水站调节池等构筑 物。这几种方式废水流速高，在调节池液面形成强烈的水力流动，水力剪切力大使得原本表 面张力小的废水极易产生泡沫。
泡沫层体积占废水总体积的35%(静置90min)至50%(静置5min)，泡沫比较稳定，常规方 法不能解决，如果细胞液废水中的泡沫无法消除，会造成废水处理工艺中初沉池、气浮机、 厌氧反应器及好氧反应器等后续处理单元不能正常运行。
目前国内一般采用的减少泡沫的方式有以下几种。
添加消泡剂。消泡剂主要原理是通过投加化学物质，影响泡沫表面张力从而使其破裂。 这种方法对于消除泡沫有非常明显的效果，但需要添加的消泡剂用量很大，运行成本较高， 一般企业难以承受，无法推广使用。
清水喷淋。通过掺加清水，稀释原废水浓度，改变原废水表面张力，减少泡沫产生。这 种方法对于消除泡沫的效果取决于清水的掺入量，若要达到满意的消泡效果，需掺入的清水 用量巨大，不符合废水治理原则，因此也难以推广。
实用新型内容
本实用新型的目的是为克服上述现有技术的不足，提供一种马铃薯废水泡沫消除装置。
本实用新型采取的技术方案为：

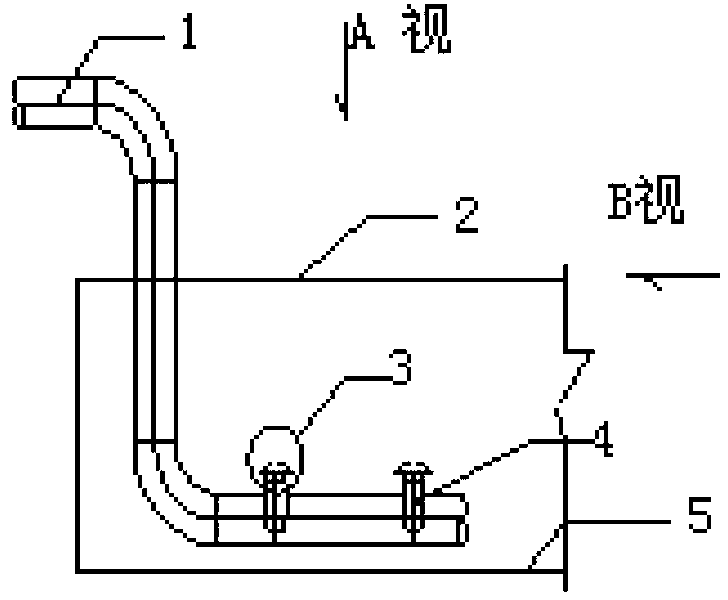

一种马铃薯废水泡沫消除装置，包括进水主管，进水主管上连有多根进水支管，进水支 管的出水口设有稳流帽。
所述的稳流帽通过螺纹钢固定在进水支管的出水口上方。
所述的稳流帽具有三角形截面，斜边与水平面夹角为30度。
厂区废水由主管引入水池废水通过支管，由底部出水，在支管出水口安装有稳流帽，将 来水均匀散布到池体各处，使废水平稳流出，有效减少了气液两相接触面积，降低了废水流 速，达到减小水力剪切力的目的，进而减少了泡沫的产生。
本实用新型装置的作用并非消泡，而是从源头上减少泡沫产生，将原本直流或直排式进 水改为多点式定深布水进水，有效减少了气液两相接触面积，降低了废水流速，从而达到减 小水力剪切力的目的，进而减少了泡沫的产生。本装置目前在国内属于首次研发成型，一次 性投资成本低，仅为部分管道及板材费用，无后期运行费用及其他成本投资，具有结构简单、 投资成本低等优点。
本装置可根据污水站首构筑物(调节池)深度及来水水量单独定制，通过布水系统的有 效分配及分流，将流速控制在0.05m/s以下，将来水均匀散布到池体各处;通过底部进水， 有效减小了池体液面废水流动，保证了气液相面的稳定。
经实验验证，使用本装置可有效防止泡沫产生，泡沫减少率为75%～80%。
