申请日2013.07.23
公开(公告)日2014.01.01
IPC分类号B65D88/68
摘要
本实用新型公开了一种水处理废料贮斗，包括贮斗本体，贮斗本体的下部设置有贮斗排口，贮斗排口上设置有出料阀门，贮斗排口内还设置带耙齿的电耙，电耙的一端穿出贮斗排口并通过联轴器与电机相连。本实用新型以目前废料贮斗设备为基础，仅在排口中部安装电机和电耙装置，极大的节约了该装置推广使用的成本;另外采用电动搅拌的思路，及时有效地防止了污泥板结，降低了人工敲击对设备造成的损坏，减少了现场工人的劳动强度，进一步节约了设备使用、维护和保养的费用。
权利要求书

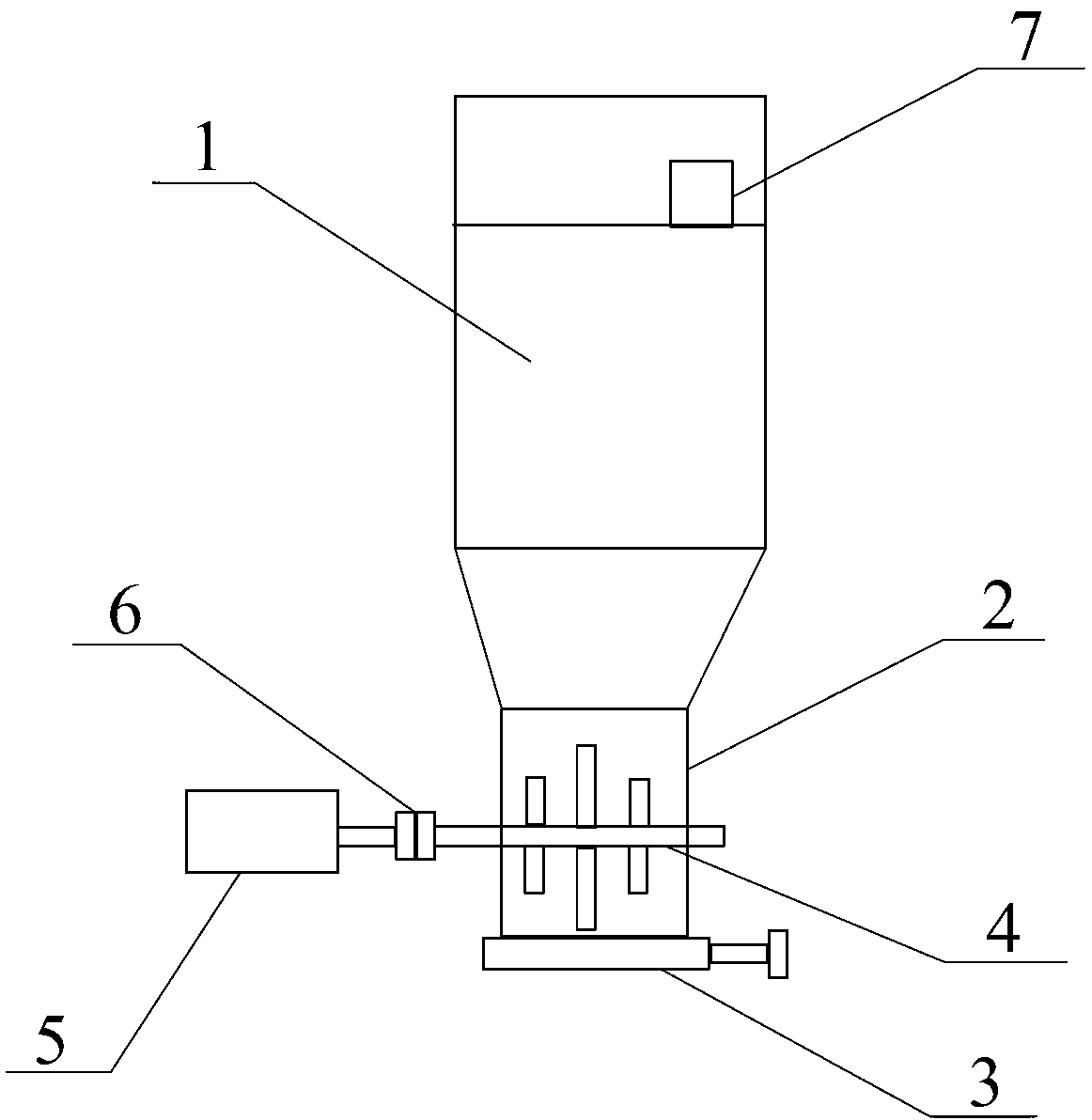

1.一种水处理废料贮斗，包括贮斗本体(1)，所述贮斗本体(1)的下 部设置有贮斗排口(2)，所述贮斗排口(2)上设置有出料阀门(3) ，其特征在于：所述贮斗排口(2)内还设置带耙齿的电耙(4)，所 述电耙(4)的一端穿出所述贮斗排口(2)并通过联轴器(6)与电机 (5)相连。
2.根据权利要求1所述的水处理废料贮斗，其特征在于：所述电机(5) 和出料阀门(3)是PLC模块控制的电机和阀门。
3.根据权利要求1或2所述的水处理废料贮斗，其特征在于：所述贮斗本 体(1)中设置有液位计(7)。
4.根据权利要求1或2所述的水处理废料贮斗，其特征在于：所述电耙( 4)上均匀分布6~8个耙齿。
说明书
水处理废料贮斗
技术领域
本实用新型涉及水处理技术领域，具体地指一种水处理废料贮斗。
背景技术
工业水处理的主要任务是改善水质，即运用工程技术手段将工业废水 中的杂质去掉，加工成符合生产和生活使用水质要求的成品水，并输 送到用户，以及收集使用过的废水并处理到水质符合循环使用或排放 要求。在此过程中，为了净化水质，常常需要将水处理过程中产生的 污泥(如：淤泥，硅泥，氢氧化铁絮凝沉淀等)排出水循环系统。
目前，国内对污泥浓缩贮斗排口污泥排出多采用敲击振动、人工捣碎 干泥和水冲的方式，将污泥排出。敲击振动、人工捣碎干泥和水冲的 方式可以有效的实现污泥外排，完全能满足工业生产的需要，但是在 现场实施过程中，敲击振动、人工捣碎干泥和水冲的方式也有其明显 的不足：1)每次敲击振动都会对设备产生不可挽回的损坏，使设备受 损严重;2)人工捣碎干泥方式劳动强度大，且存在安全隐患，易造成 人身伤害;3)水冲的方式进一步将污泥稀释，大大降低浓缩的效果， 给下一步处理带来了沉重的负担，且能耗较大;4)无法彻底解决废料 贮斗的板结问题。
从物理性质分析，这些污泥在长期的储存过程中,由于污泥的不断堆积 沉淀，容易使处在底部的污泥发生板结硬化，出现废料贮斗排口的板 结现象。从节能环保，安全施工的角度出发，上述三种方式都是不可 取的：1)频繁的敲击振动不但会缩短设备的使用寿命，而且很难实现 有效排泥，尤其是在排口较长且间断性的排泥时存在极大的 困难;2)人工捣碎干泥的方式虽然可以及时将污泥排出，但是其劳动 强度大，且安全隐患较明显，对施工人员生命健康来讲，存在诸多的 不安全因素;3)水冲的方式虽然可以及时将污泥排出，但是在加水的 过程中将浓缩的污泥进一步稀释，大大降低了浓缩的效果，给下一步 的污泥处理设备带来了沉重的负担，且处理效果不佳，能耗较大，从 而影响废水处理系统的维护。因此，若能设计一种既能兼顾敲击振动 、人工捣碎干泥和水冲方式的优势，又能规避各自不足实现污泥及时 有效地排出的装置;在一定的条件下还能满足节能降耗，减少现场工 人劳动强度的需要，这对科学提高工业废水的处理能力，进一步延长 设备使用寿命具有极大的促进作用。
发明内容
本实用新型的目的就是要提供一种结构简单、易于维护、可防止排口 板结的水处理废料贮斗。
为实现上述目的，本实用新型所设计的水处理废料贮斗，包括贮斗本 体，所述贮斗本体的下部设置有贮斗排口，所述贮斗排口上设置有出 料阀门，其特殊之处在于，所述贮斗排口内还设置带耙齿的电耙，所 述电耙的一端穿出所述贮斗排口并通过联轴器与电机相连。
进一步地，所述电机和出料阀门是PLC模块控制的电机和阀门。运用自 动化控制，当废料贮斗中的污泥由于长期储存而产生板结或者排料时 间间隔在5小时以上(时间间隔可以自行设定)时，通过PLC模块对现 场进行控制，开动电机，带动电耙在废料贮斗排口处高速旋转，使板 结的污泥迅速粉碎，高层稀泥与粉碎的污泥迅速混合均匀，增加了流 动性，既保证了废料贮斗中的污泥浓度，又达到彻底解决板结问题。
更进一步地，所述贮斗本体中设置有液位计。液位计对废料贮斗内污 泥的液位进行监控。
更进一步地，所述电耙上均匀分布6~8个耙齿。结合废料贮斗排口直径 和长度的不同变化，选配相应尺寸和耙齿个数的电耙。
本实用新型的工作原理是这样的：当需要排泥时，污泥可直接由重力 作用排出系统;当废料贮斗中污泥在排口处出现板结时，可用电机带 动电耙在排口处高速旋转，使板结污泥在电耙的作用下粉碎并与上层 的稀泥混合均匀，增加流动性，再直接排除系统。这样既起到及时排 泥的作用，又减少了人工敲击对设备的损坏，同时与水冲相比，还大 大降低了能耗，节约了宝贵的水资源。
本实用新型的有益效果是以目前废料贮斗设备为基础，仅在排口中部 安装电机和电耙装置，极大的节约了该装置推广使用的成本;另外采 用电动搅拌的思路，及时有效地防止了污泥板结，减少了人工敲击对 设备造成的损坏;同时还充分考虑到各类污泥易沉淀堆积，而产生板 结的特性，在废料贮斗装置中设计了液位计对废料贮斗中液位进行监 控，通过PLC实现对废料贮斗排口处污泥浓度的控制，从而达到控制板 结的目的，减少了现场工人的劳动强度，进一步节约了设备使用、维 护和保养的费用。
