公开(公告)日2015.02.04
IPC分类号G01N1/10
摘要
本实用新型公开了石油类污水采样器，由浮球、定位绳、吊绳、采样篮固定架、瓶塞、采样瓶、圆环、玻璃体、T形杆、弹簧、固定器和采样篮底盘。其中采样篮底盘和门框形采样篮固定架连接构成采样篮，采样篮底盘上放置采样瓶，采样篮固定架两侧框上竖向设有若干连通的限位孔。圆环套装在采样瓶的颈部上，圆环圆周上对称连有穿过采样篮固定架的限位孔的T形杆，T形杆上依次套有弹簧和固定器，固定器在弹簧的作用下可伸进伸出采样篮固定架两侧的限位孔。定位绳的一端连接浮球，另一端穿过瓶塞中心的孔洞伸入采样瓶内部连接玻璃体。本实用新型可以通过固定器和限位孔固定代替传统的螺丝固定，可以简单快捷地固定采样瓶，装置结构简单，实用性强。
权利要求书
1.石油类污水采样器，其特征在于由浮球(1)、定位绳(2)、吊绳(3)、采样篮固定架 (4)、瓶塞(5)、采样瓶(6)、圆环(7)、玻璃体(8)、T形杆(9)、弹簧(10)、固定器(11) 和采样篮底盘(12)组成;其中采样篮底盘(12)和门框形的采样篮固定架(4)固定连接构 成采样篮，采样篮底盘(12)上放置采样瓶(6)，采样篮固定架(4)两侧框上竖向设有若干 连通的限位孔;圆环(7)套装在采样瓶(6)的颈部上，圆环(7)的圆周上对称连接有穿过 采样篮固定架(4)的限位孔的T形杆(9)，T形杆(9)上依次套有弹簧(10)和固定器(11)， 固定器(11)在弹簧(10)的作用下可伸进伸出采样篮固定架(4)两侧框上的限位孔;定位 绳(2)的一端连接浮球(1)，另一端穿过瓶塞(5)中心的孔洞伸入采样瓶(6)内部连接玻 璃体(8);采样篮固定架(4)上端系有吊绳(3)。
2.根据权利要求1所述的石油类污水采样器，其特征在于，所述固定器(11)的形状为 阶梯圆柱体或圆锥体，和采样篮固定架(4)两侧框上设有的限位孔的配合为紧配合。
3.根据权利要求1所述的石油类污水采样器，其特征在于，所述采样篮底盘(12)的上 平面还设有中心沉孔，中心沉孔直径大于采样瓶(6)瓶底直径。
4.根据权利要求1所述的石油类污水采样器，其特征在于，所述采样篮固定架(4)两 侧框上设有的限位孔为上下相连通的8字形列孔。
5.根据权利要求1所述的石油类污水采样器，其特征在于，所述浮球(1)是泡沫或密 度小于水的密度的材料制成。
6.根据权利要求1所述的石油类污水采样器，其特征在于，所述瓶塞(5)由橡胶、软 木或塑料制成。
7.根据权利要求1所述的石油类污水采样器，其特征在于，所述玻璃体(8)的体积根 据采样瓶(6)的容积和所需水体体积计算，玻璃体(8)的形状为直径小于采样瓶(6)瓶口 直径的任一形状。
8.根据权利要求1所述的石油类污水采样器，其特征在于，所述瓶塞(5)与定位绳(2) 的连接为可调节式固定连接。
说明书
石油类污水采样器
技术领域
本实用新型涉及一种采样器，尤其涉及环境监测过程中使用的采集石油类污水水样的采 样器，属于环境监测技术领域。
背景技术
目前市场上能够买到的石油类污水采样器一般为双绳不定容采样器，双绳采样器的两根 绳子中的一根用于控制采样器在水中的升降，另一根用于人工控制采样瓶瓶盖的开合。采样 篮两边是两根支撑架，用于连接底部并作为固定采样瓶固定器的固定点。将采样瓶放置在采 样篮中，将固定器拉至瓶颈处固定好，拧好外面的螺丝，就可以放入受污水体中进行采样。 这种采样器固定繁琐，在拧螺丝的时候会不小心把采样瓶弄碎，并且在刚刚放入受污水体中 的时候容易不停旋转，等到达采样区域的时候两根绳子已经拧成麻花状，不容易通过人工控 制开启瓶盖。此外，石油类污水采样一般采用1000ml玻璃瓶，当完全采满时水体达到瓶口充 满整个玻璃瓶，实际上会超过1000ml，不能实现定容采样。
发明内容
本实用新型的目的在于提供一种石油类污水采样器，解决传统的双绳不定容采样器固定 方法繁琐容易损伤采样瓶，不能定容采样的技术问题。

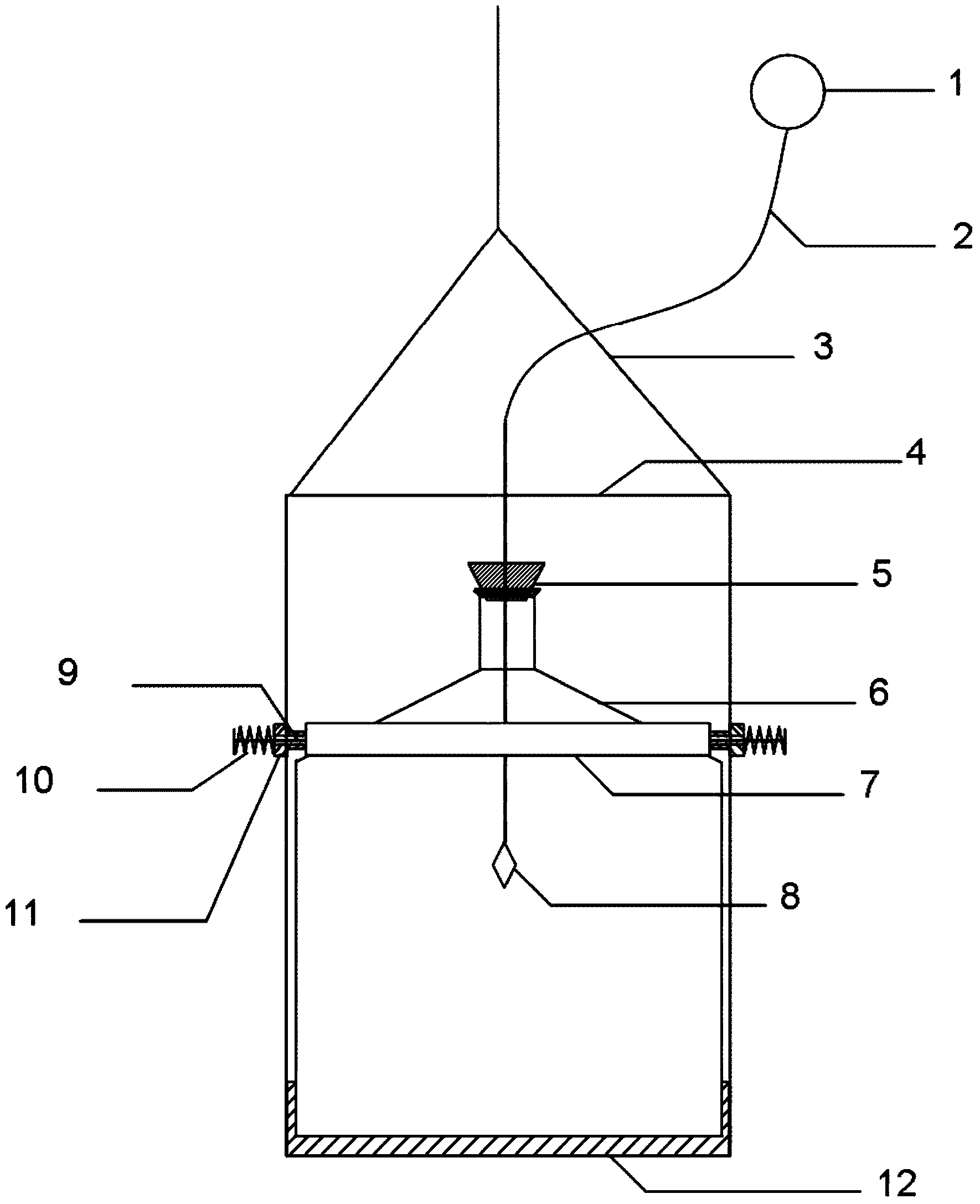

本实用新型的目的通过以下技术方案予以实现：石油类污水采样器，其特征在于由浮球 1、定位绳2、吊绳3、采样篮固定架4、瓶塞5、采样瓶6、圆环7、玻璃体8、T形杆9、弹 簧10、固定器11和采样篮底盘12组成。其中采样篮底盘12和门框形的采样篮固定架4固 定连接构成采样篮，采样篮底盘12上放置采样瓶6，采样篮固定架4两侧框上竖向设有若干 连通的限位孔;圆环7套装在采样瓶6的颈部上，圆环7的圆周上对称连接有穿过采样篮固 定架4的限位孔的T形杆9，T形杆9上依次套有弹簧10和固定器11，固定器11在弹簧10 的作用下可伸进伸出采样篮固定架4两侧框上的限位孔。定位绳2的一端连接浮球1，另一 端穿过瓶塞5中心的孔洞伸入采样瓶6内部连接玻璃体8，采样篮固定架4上端系有吊绳3。
本实用新型的目的还可以通过以下技术措施来进一步实现：当使用本实用新型石油类污 水采样器时，先通过调节使定位绳2从瓶塞5到浮球1一段的长度等于需要采集水体的深度， 玻璃体8伸入采样瓶6瓶内，玻璃体8的体积等于采样瓶6完全采满时的体积和所需采样水 体体积的差值。将采样瓶6放置在采样篮底盘12上，采样时，瓶塞5塞好，采样瓶6处于密 封状态，上下移动圆环7和T形杆9，使圆环7套在采样瓶6的瓶颈上。将固定器11的小直 径端插入采样篮固定架4的限位孔中，由于弹簧10处于收缩状态，对固定器11有向采样瓶 6方向的弹力，使固定器11卡死，采样瓶6放置完毕。当该采样器下沉深度超过所需采集水 体的深度时，由于定位绳2的长度限制和浮球1对瓶塞5的浮力作用，瓶塞5脱离采样瓶6 瓶口，使采样水体进入。由于浮球1的浮力小，不足以使瓶塞5完全离开采样瓶6瓶口，只 留有恰好让采样水体进入的缝隙。在水下采样完毕后，通过人工控制上拉吊绳3，瓶塞5在 上升的过程中会重新堵住采样瓶6瓶口实现采样瓶6瓶体密封。从采样篮中拿出的时候，只 需要从两端向外拉出固定器11，圆环7上拉，松开瓶颈，取出采样瓶6。
前述石油类污水采样器，其中所述固定器11的形状为阶梯圆柱体或圆锥体，和采样篮固 定架4两侧框上设有的限位孔的配合为紧配合。
前述石油类污水采样器，其中所述采样篮底盘12的上平面还设有中心沉孔，中心沉孔直 径大于采样瓶6瓶底直径。
前述石油类污水采样器，其中所述采样篮固定架4两侧框上设有的限位孔为上下相连通 的8字形列孔。
前述石油类污水采样器，其中所述浮球1是泡沫或密度小于水的密度的材料制成。
前述石油类污水采样器，其中所述瓶塞5由橡胶、软木或塑料制成。
前述石油类污水采样器，其中所述玻璃体8的体积根据采样瓶6的容积和所需水体体积 计算，玻璃体8的形状为直径小于采样瓶6瓶口直径的任一形状。
前述石油类污水采样器，其中所述瓶塞5与定位绳2的连接为可调节式固定连接。
与现有技术相比，本实用新型的有益效果是：本实用新型可以通过固定器和若干限位孔 固定代替传统的螺丝固定，使得采样瓶的固定简单方便，不会损伤采样瓶。改变玻璃体的体 积，利用定位绳和浮球定位，解决了采样瓶在水中采样过程中难以打开与关闭的问题，简单 有效地实现石油采样器的单绳定容采样。打开与关闭瓶塞完全在采取水样操作过程中自行完 成。本实用新型装置结构简单，实用性强，易于制作。
