申请日2014.10.23
公开(公告)日2015.03.25
IPC分类号C02F9/14
摘要
本实用新型公开了一种一体化高氨氮污水生物转盘处理装置，包括两个缺氧好氧池，两个缺氧好氧池均一上一下设有两个横向悬浮填料拦截网，悬浮填料拦截网之间填充有悬浮填料，悬浮填料拦截网的下方铺设有曝气管，其中后半部分的为常开曝气管，前半部分的为间开曝气管，两个缺氧好氧池内均设有生物转盘，好氧池内也设有一上一下两个横向悬浮填料拦截网，在两个横向悬浮填料拦截网之间填充着易附着硝化菌和反硝化菌的悬浮填料，在下方的横向悬浮填料拦截网的下方设有常开曝气管;缺氧好氧池和好氧池的底板上均设有呈锯齿形连接的集泥板，集泥板位于曝气管下方，集泥板的底端设有排泥管。本实用新型占地面积小，处理效率高。
权利要求书

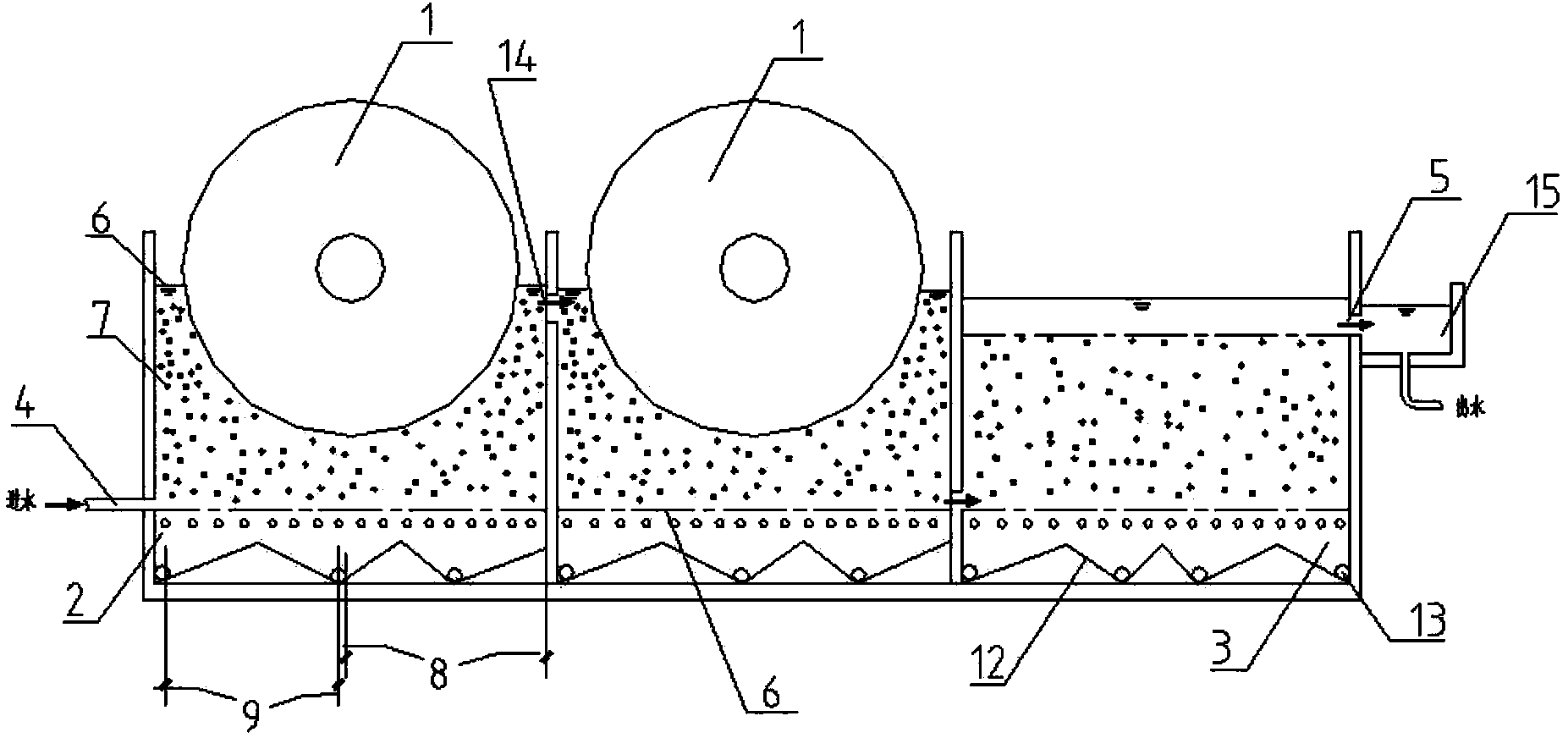

1.一种一体化高氨氮污水生物转盘处理装置，其特征在于：包括依次连接的至少两个缺氧好氧池(2)，第一个缺氧好氧池(2)的底部设有进水口(4)，后面一个缺氧好氧池(2)与好氧池(3)相连，所述好氧池(3)的顶部设有出水口(5);
两个缺氧好氧池(2)的内部结构相同，均一上一下设有两个横向悬浮填料拦截网(6)，两个悬浮填料拦截网(6)之间填充易附着硝化菌和反硝化菌的悬浮填料(7)，底层悬浮填料拦截网(6)的下方铺设曝气管，其中位于缺氧好氧池(2)后半部分的曝气管为常开曝气管(8)，位于缺氧好氧池(2)前半部分的曝气管为间开曝气管(9)，所述常开曝气管(8)和间开曝气管(9)各通过一个阀门(10)控制，所述阀门(10)与空气支管(11)相连，两个缺氧好氧池(2)内均设有生物转盘(1)，所述生物转盘(1)下部伸到悬浮填料区内;
所述好氧池(3)内也设有一上一下两个横向悬浮填料拦截网(6)，在两个横向悬浮填料拦截网(6)之间填充着易附着硝化菌和反硝化菌的悬浮填料(7)，在底层横向悬浮填料拦截网(6)的下方设有常开曝气管(8);
所述缺氧好氧池(2)和好氧池(1)的底板上均设有呈锯齿形连接的集泥板(12)，所述集泥板(12)位于曝气管下方，所述集泥板(12)的底端设有排泥管(13)。
2.根据权利要求1所述一体化高氨氮污水生物转盘处理装置， 其特征在于：所述生物转盘(1)的每个盘片上均覆盖有一层聚氨酯海绵填料层。
3.根据权利要求1所述一体化高氨氮污水生物转盘处理装置，其特征在于：所述缺氧好氧池(2)为两个，两个缺氧好氧池(2)之间的隔板的上部设有水流通道，在该水流通道上设有悬浮填料拦截网(14)，第二个缺氧好氧池(2)与好氧池(3)之间的隔板的下部设有水流通道，该水流通道位于下面的悬浮填料拦截网(6)的上方，在该水流通道上也设有悬浮填料拦截网(14)。
4.根据权利要求3所述一体化高氨氮污水生物转盘处理装置，其特征在于：所述悬浮填料拦截网(14)为涤纶丝编织网。
5.根据权利要求1所述一体化高氨氮污水生物转盘处理装置，其特征在于：还包括出水缓冲槽(15)，所述出水缓冲槽(15)与好氧池(3)的顶部设有出水口(5)相连，所述出水缓冲槽(15)的底端设有出水管。
说明书
一体化高浓度氨氮污水生物转盘处理装置
技术领域
本实用新型涉及一种污水处理设备，特别涉及一种一体化高氨氮污水生物 转盘处理装置。
背景技术
随着生物技术的发展，人们对于微生物认识越来越深刻，高效的生物处理 设备将是污水处理的必然选择。
目前的污水生物处理设备研究主要集中在两个方面：一是通过改变生物处 理设备的结构改善污水流态，二是通过材料改进，提高微生物在设备内的富集 密度。
对于第二种方法，目前国内外研究方向主要集中在生物膜技术层面上，例 如生物接触氧化法、生物转盘法(RBC)、移动床生物膜反应器(MBBR)、曝气 生物流化池(ABFT)及曝气生物滤池(BAF)等方面。生物填料成为是生物膜 处理技术研究的核心。
传统生物转盘处理工艺尽管具有结构紧凑、占地面积小、能耗低等优点， 但也存在死角多，容积利用率低，仅适用于低浓度污水的处理等缺陷。
其次，现有的生物转盘一体化污水处理装置如：CN103708627、CN103663850 都包括生物转盘、生物处理单元、贮泥池、二沉池、反硝化池等，结构较复杂， 占地大，且不适用于高氨氮污水的处理。
实用新型内容
针对现有的问题，本实用新型的目的在于提供一种结构简单、占地面积小、 处理效率高高的一体化高氨氮污水生物转盘处理装置。
为了实现上述目的，本实用新型的技术方案为：一种一体化高浓度氨氮污 水生物转盘处理装置，其特征在于：包括依次连接的至少两个缺氧好氧池，第 一个缺氧好氧池的底部设有进水口，后面一个缺氧好氧池与好氧池相连，所述 好氧池的顶部设有出水口;
两个缺氧好氧池的内部结构相同，均一上一下设有两个横向悬浮填料拦截 网，两个悬浮填料拦截网之间填充易附着硝化菌和反硝化菌的悬浮填料，底层 悬浮填料拦截网的下方铺设有曝气管，其中位于缺氧好氧池后半部分的曝气管 为常开曝气管，位于缺氧好氧池前半部分的曝气管为间开曝气管，所述常开曝 气管和间开曝气管各通过一个阀门控制，所述阀门与空气支管相连，两个缺氧 好氧池内均设有生物转盘，所述生物转盘下部伸到悬浮填料区内;
所述好氧池内也设有一上一下两个横向悬浮填料拦截网，在两个横向悬浮 填料拦截网之间填充着易附着硝化菌和反硝化菌的悬浮填料，在下方的横向悬 浮填料拦截网的下方设有常开曝气管;
所述缺氧好氧池和好氧池的底板上均设有呈锯齿形连接的集泥板，所述集 泥板位于曝气管下方，所述集泥板的底端设有排泥管。
采用上述方案，在缺氧好氧池内增设悬浮填料，这种生物转盘与悬浮填料 相结合的生物固定方式，大大提高了生物膜与污染物接触面积，强化了有机物 及氨氮的去除能力。
悬浮填料区后下端设有曝气管，前半部分的曝气管间隙开启，后半部分的 曝气管常开，后半部分曝气管曝气产生的动力不仅促进了悬浮填料在池中不断 运动，也带动生物转盘的旋转，生物转盘的旋转又促进悬浮填料运动，因而设 备能耗较小，并且有利于污水与生物膜的充分接触。当发现缺氧好氧池前半部 分有悬浮填料堆积时，间开曝气管曝气起到清洗和均匀分布悬浮填料的作用。 这样就相当于污水一次经过缺氧、好氧、缺氧、好氧最后再好氧的处理过程， 对污水中的氨氮的去除效果好。
由于这种生物膜工艺产生污泥量较少，因而设备底部可直接设置沉淀区， 这样可以省去二沉池，结构紧凑，占地面积小。
在上述方案中：所述生物转盘的每个盘片上均覆盖有一层聚氨酯海绵填料 层。所有生物转盘表面均覆盖聚氨酯海绵填料，硝化菌、反硝化菌等脱氮菌易 于在表面富集，这种固定填料与悬浮填料相结合的生物固定方式，进一步提高 了生物膜与污染物接触面积，强化了有机物及氨氮的去除能力。
在上述方案中：所述缺氧好氧池为两个，两个缺氧好氧池之间的隔板的上 部设有水流通道，在该水流通道上设有悬浮填料拦截网，所述第二个缺氧好氧 池与好氧池之间的隔板的下部设有水流通道，该水流通道位于下面的悬浮填料 拦截网的上方，在该水流通道上也设有悬浮填料拦截网。悬浮填料拦截网避免 悬浮填料流失。
在上述方案中：所述悬浮填料拦截网为涤纶丝编织网。采用涤纶丝编织网 做悬浮填料拦截网，避免被污水中的酸碱腐蚀。
在上述方案中：还包括出水缓冲槽，所述出水缓冲槽与好氧池的顶部设有 出水口相连，所述出水缓冲槽的底端设有出水管。
有益效果：与现有技术相比，本实用新型具有以下有益效果：
(1)所有生物转盘的盘片表面均覆盖聚氨酯海绵填料，硝化菌、反硝化菌 等脱氮菌易于在表面富集。缺氧好氧池内还填充悬浮填料，这种固定填料(生 物转盘上)与悬浮填料相结合生物固定方式，大大提高了生物膜与污染物接触 面积，强化了有机物及氨氮的去除能力。
(2)缺氧好氧池后半部分的常开曝气管曝气产生动力不仅促进了悬浮填料 在池中不断运动，也带动生物转盘的旋转，生物转盘的旋转又促进悬浮填料运 动，减少死角的存在，设备能耗较小。
(3)缺氧好氧池前半部分的间开曝气管曝气产生动力可以冲散在该处堆积 的悬浮填料，起到清洗和均匀分布的作用。
(4)由于这种工艺产生污泥量较少，因而设备底部直接设置沉淀区，结构 紧凑，占地面积小。
